Umsetzer REMUX

Umsetzer REMUX

Vorprogrammierte UNI-Kompaktkopfstellen

DVB-S2 in DVB-C (QAM), 6 bis 24 AusgangskanÀle

Kopfstelle fix und fertig vormontiert und vorprogrammiert, bestehend aus Netzteil, GehÀuse und HEXA Umsetzern (Ref.564501) und/oder TWIN Umsetzer (Ref.563001).

    Auf Lager
    SKU
    G_021
    WĂ€hlen Sie ein Produkt
    Artikel fĂŒr gruppiertes Produkt
    Art.Nr.
    UNI6H
    6 AusgangskanÀle
    Art.Nr.
    UNI8H
    8 AusgangskanÀle
    Art.Nr.
    UNI10H
    10 AusgangskanÀle
    Art.Nr.
    UNI12H
    12 AusgangskanÀle
    Art.Nr.
    UNI14H
    14 AusgangskanÀle
    Art.Nr.
    UNI16H
    16 AusgangskanÀle
    Art.Nr.
    UNI18H
    18 AusgangskanÀle
    Art.Nr.
    UNI24H
    24 AusgangskanÀle
    PDF erstellen
    Highlights
    • Progammliste nach Themen vorprogrammiert
    • Plug & Play-Lösung, einfach zu installieren

    Merkmale
    • 564520: 1 HEXA Umsetzer fĂŒr 6 QAM-AusgangskanĂ€le
    • 564521: 1 HEXA Umsetzer + 1 TWIN Umsetzer fĂŒr 8 QAM-AusgangskanĂ€le
    • 564522: 1 HEXA Umsetzer + 2 TWIN Umsetzer fĂŒr 10 QAM-AusgangskanĂ€le
    • 564523: 2 HEXA Umsetzer fĂŒr 12 QAM-AusgangskanĂ€le
    • 564524: 2 HEXA Umsetzer + 1 TWIN Umsetzer fĂŒr 14 QAM-AusgangskanĂ€le
    • 564525: 2 HEXA Umsetzer + 2 TWIN Umsetzer fĂŒr 16 QAM-AusgangskanĂ€le
    • 564526: 3 HEXA Umsetzer fĂŒr 18 QAM-AusgangskanĂ€le
    • 564529: 4 HEXA Umsetzer fĂŒr 24 QAM-AusgangskanĂ€le

    Ref. / Art. 564501 / UQQA-S2-6
    EINGANG SAT

    SAT

    Eingangsfrequenz MHz 950...2150
    Frequenzraster 1
    Eingangspegel dBµV 60-115
    Durchgangsdämpfung dB ≤2,5
    LNB Speisespannung Vdc 13V/17V/ OFF - 22kHz (ON/OFF)
    Rückflussdämpfung dB > 10
    Eingangsimpedanz ? 75
    DVB-S
    DVB-S2
    Symbolrate (Modulation) Mbaud 2 - 45 (DVB-S) / 2 - 33 (DVB-S2)
    FEC internal LDPC
    (1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10)
    external BCH
    (Bose-Chaudhuri-Hocquenghem)
    Roll-Off Faktor % 20, 25, 35
    AUSGANG DVB-C

    QAM

    Modulation (Konstellation) 16, 32, 64, 128, 256QAM
    Symbolrate Mbaud 1 - 6,9
    Scrambling DVB EN 300429
    Interleaving DVB EN 300429
    FEC-Ausgang RS(188, 204)
    Roll-Off Faktor % 15
    Spektrum Normal, Inverted
    Bandbreite MHz 8 máx.
    RF Ausgangsfrequenz MHz 47...862
    Frequenzraster kHz 250
    Max. Ausgangspegel dBµV 100 mit Loop / 87 ohne Loop
    Regelbereich dB >15
    Durchgangsdämpfung dB ≤2,5
    Nebenwellenabstand dBc > 60 típ.
    Ausgangsimpedanz ? 75
    General
    Netzteil (Spannungsversorgung) Vdc 24
    Stromverbrauch mA 950 onhe LNB
    Schutzfaktor IP 20
    Maße (xyz = BxHxT) mm 50 x 216 x 175

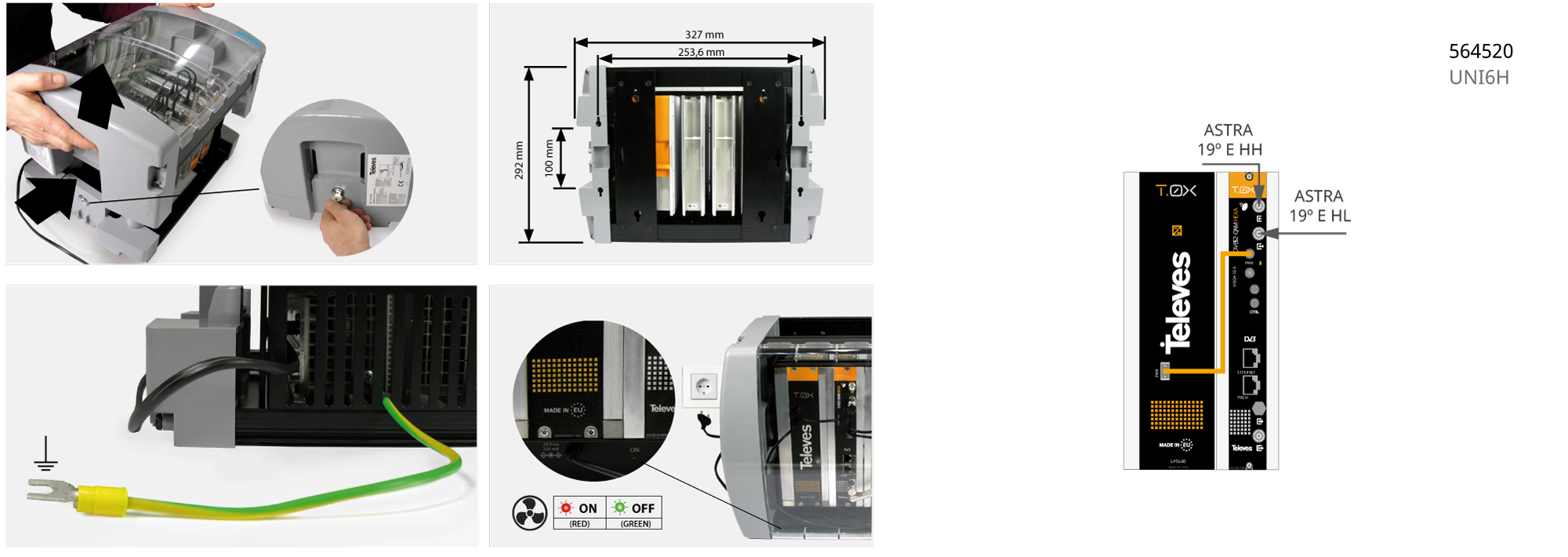

    Montagehinweise
