Cable coaxial CXT 18C Euroclase Dca, con lámina antimigratoria

Cable coaxial CXT 18RtC Euroclase Dca

Cable coaxial CXT 18C Euroclase Dca, con lámina antimigratoria

Cable coaxial RG-6 con vivo fabricado en cobre y malla en aluminio cobreado (Cu/CCA), de doble blindaje. Un cable 18C, de cubierta LSFH. Incorpora una lámina antimigratoria que facilita el proceso de pelado del cable al evitar daños sobre la malla, además de prevenir el deterioro del interior del cable.

Cable coaxial certificado para instalaciones ICT, al cumplir con una Euroclase Dca-s2,d2,a2 y un apantallamiento conforme a la norma UNE-EN50117-9-2.

Disponible

SKU

2142xx_coaxial_CXT

Elige tu producto

Elementos de artículos agrupados
Ref. 214210 Color: Blanco, Tipo de bobina: Rollo retractilado, Longitud: 100 m Códigos Ref. lógica: - EAN13: 8424450278246
Ref. 214211 Color: Blanco, Tipo de bobina: Rollo retractilado, Longitud: 250 m Códigos Ref. lógica: - EAN13: 8424450286876

Generar PDF

Televés se reserva el derecho de modificar el producto

Destaca por

Conductor interno fabricado en cobre y malla en aluminio cobreado
Euroclase Dca-s2,d2,a2
Lámina antimigratoria que evita la migración de los aditivos de la cubierta y la humedad al interior del cable, evitando así el deterioro de sus características

Características principales

Cobertura exterior de LSFH en color blanco
Impedancia característica de 75 ohm
Rollo retractilado

Descubre

Cable coaxial de doble capa y Clase B

Ofrecen 2 capas de blindaje y su propiedades constructivas los hacen Clase B, cumpliendo según la norma EN 50117:

A 5 - 30 MHz => TI < 15 mΩ/m
A 30 - 1000 MHz => SA > 75 dB
A 1000 - 2000 MHz => SA > 65 dB
A 2000 - 3000 MHz => SA > 55 dB

Dónde, la impedancia de transferencia (TI) define la efectividad del apantallamiento a bajas frecuencias, y la atenuación del apantallamiento (SA) la define entre 30 y 3000MHz.

Modelo

CXT

Tipo de cable

RG-6

Estándar

EN 50117-9-2

Euroclase

Dca

Euroclase: Emisión de humos opacos

Euroclase: Caída de partículas inflamadas

Euroclase: Acidez

Clase

Diámetro Conductor central

Material Conductor central

Cobre (Cu)

Resistencia Conductor central

Ω/km

< 23

Diámetro Dieléctrico

4,8

Material Dieléctrico

Polietileno Expanso (PEE)

Color Dieléctrico

Blanco RAL 9003

Lámina interior

Cobre + Poliéster

Material Malla

Aluminio + Cobre

Dimensiones Malla: nº grupos de hilos (Nc)

Dimensiones Malla: nº de hilos por grupo (Ns)

Dimensiones Malla: diámetro del hilo (Ø)

0,12

Resistencia Malla

Ω/km

< 35

Cobertura Malla

2ª lámina de blindaje

2ª lámina de blindaje pegada al dieléctrico

Petro-Gel

Lámina antimigratoria

Diámetro Cubierta exterior

6,6

Material Cubierta exterior

LSFH

Radio de curvatura mínimo

Impedancia de transferencia (5-30MHz)

mΩ/m

< 15

Blindaje a 1GHz

> 75

Spark Test

Vac

3000

Capacidad

pF/m

Impedancia

Velocidad de propagación mín.

Temperatura de funcionamiento

°C

-25 ... 70

Frecuencias

5 MHz

47 MHz

54 MHz

90 MHz

200 MHz

500 MHz

698 MHz

800 MHz

862 MHz

950 MHz

1000 MHz

1220 MHz

1350 MHz

1750 MHz

2050 MHz

2150 MHz

2200 MHz

2300 MHz

2400 MHz

3000 MHz

Atenuación (typ.)

dB/m

0,01

0,05

0,06

0,09

0,14

0,16

0,18

0,19

0,2

0,22

0,24

0,28

0,3

0,31

0,33

0,36

Pérdidas de retorno (min.)

Detalles de montaje

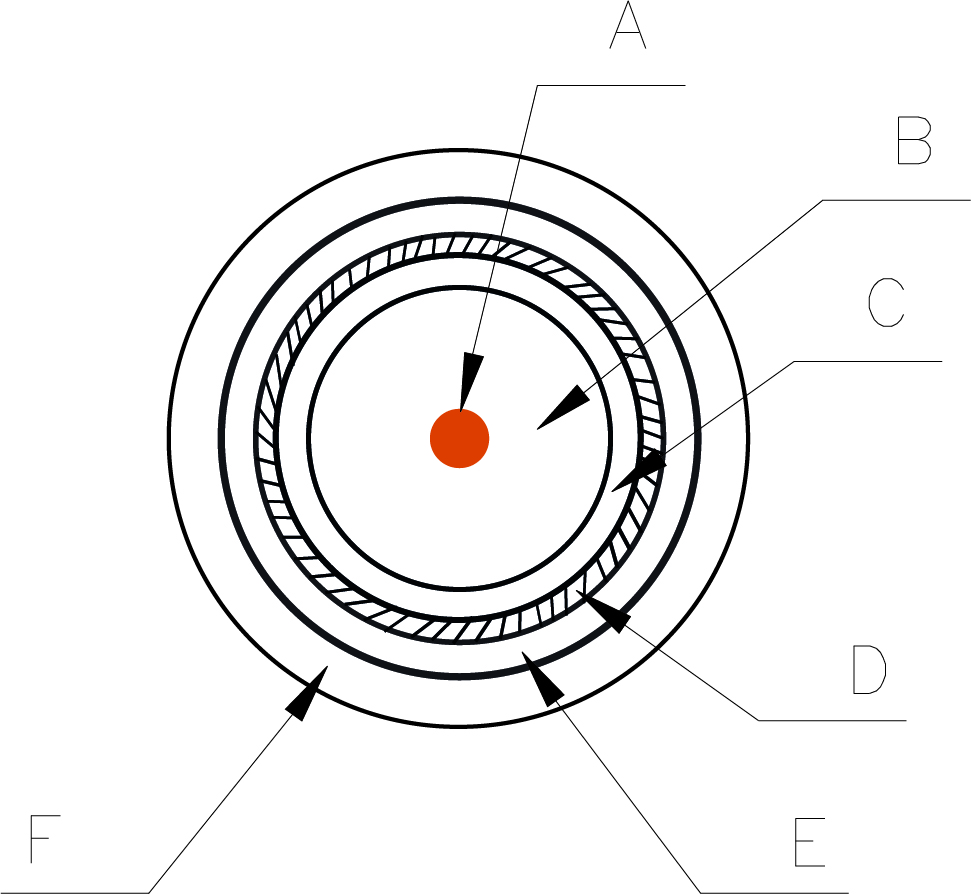

VISTA EN DETALLE DE LA SECCIÓN DEL CABLE

A-Conductor interno
B-Dieléctrico
C-Lámina
D-Malla de hilos
E-Lámina antimigratoria
F-Cubierta exterior

Detalles de montaje

PROCESO DE DESBOBINADO DEL CABLE

Colocar la bobina del cable con la superficie de la etiqueta hacia abajo
Cortar el plástico de recubrimiento solo sobre el orificio central*
Cortar las bridas de sujeción
Tirar del cable por el extremo ubicado en el interior del orificio central
Apilar la bobina del cable con la superficie de la etiqueta hacia abajo, para mayor protección del cable

*(Mantener el plástico circundante intacto para evitar que el cable se desenrolle)
