Receptor óptico Overlight Quad FM/DAB/UHF/SAT

Receptor óptico Overlight Quad FM/DAB/UHF/SAT

Receptor óptico Overlight Quattro FM/DAB/UHF/SAT

Ingeniería electrónica y óptica optimizadas, al servicio de la TV

Este receptor óptico de satélite Wideband y terrestre se encarga de captar una señal óptica de TV (1100...1650nm), procesarla y recuperar las señales de TV terrestre y satélite originales, ofreciendo 4 salidas en modo Quattro: en cada conector se proporciona una de las cuatro combinaciones TVSAT de polaridad y banda.

Gracias a su comportamiento electrónico optimizado y sus bajas pérdidas, es posible reducir el número de dispositivos amplificadores necesarios y simplificar el despliegue en instalaciones colectivas, preservando la calidad de la señal de principio a fin. Además, está totalmente indicado para su uso en instalaciones de GPON.

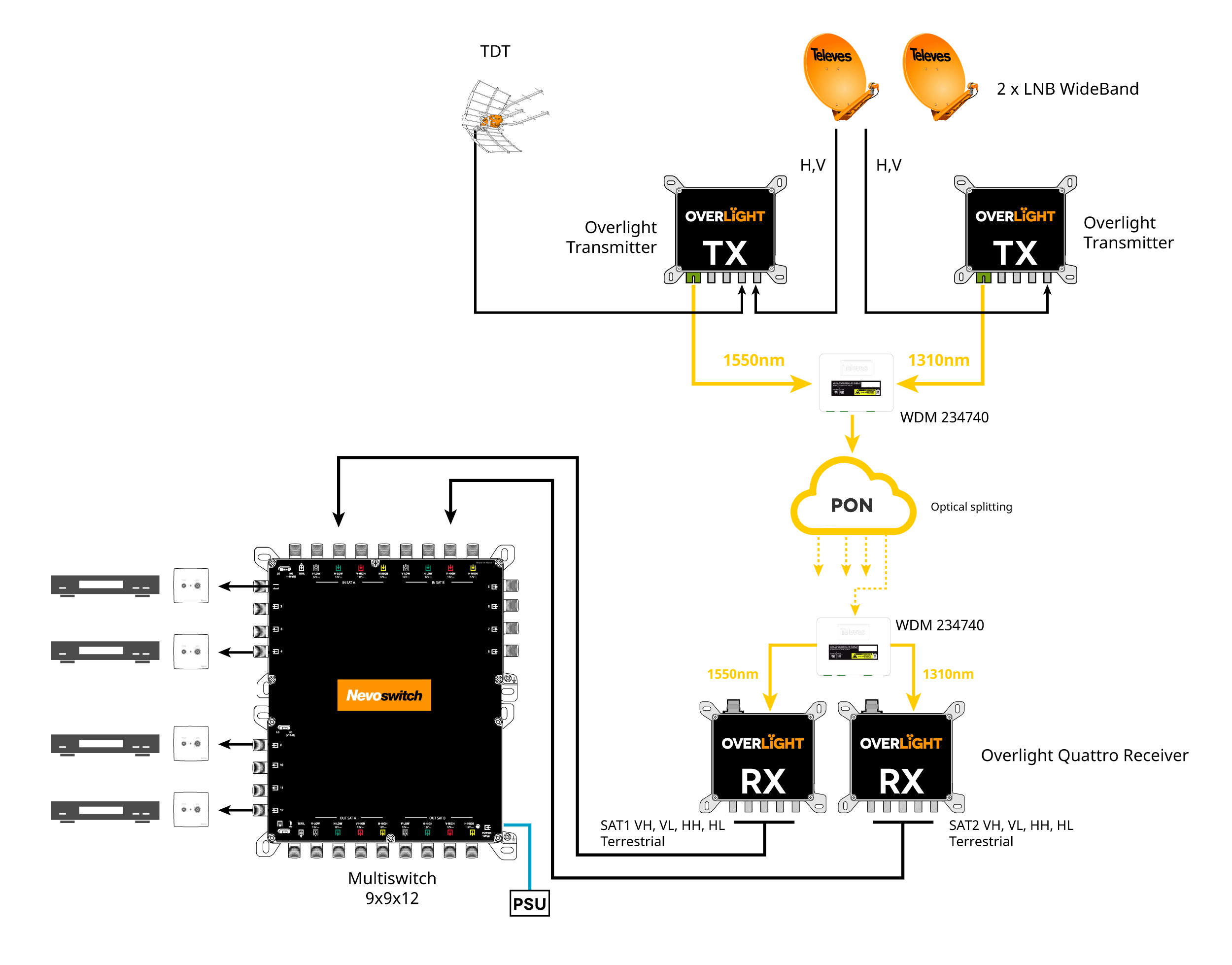

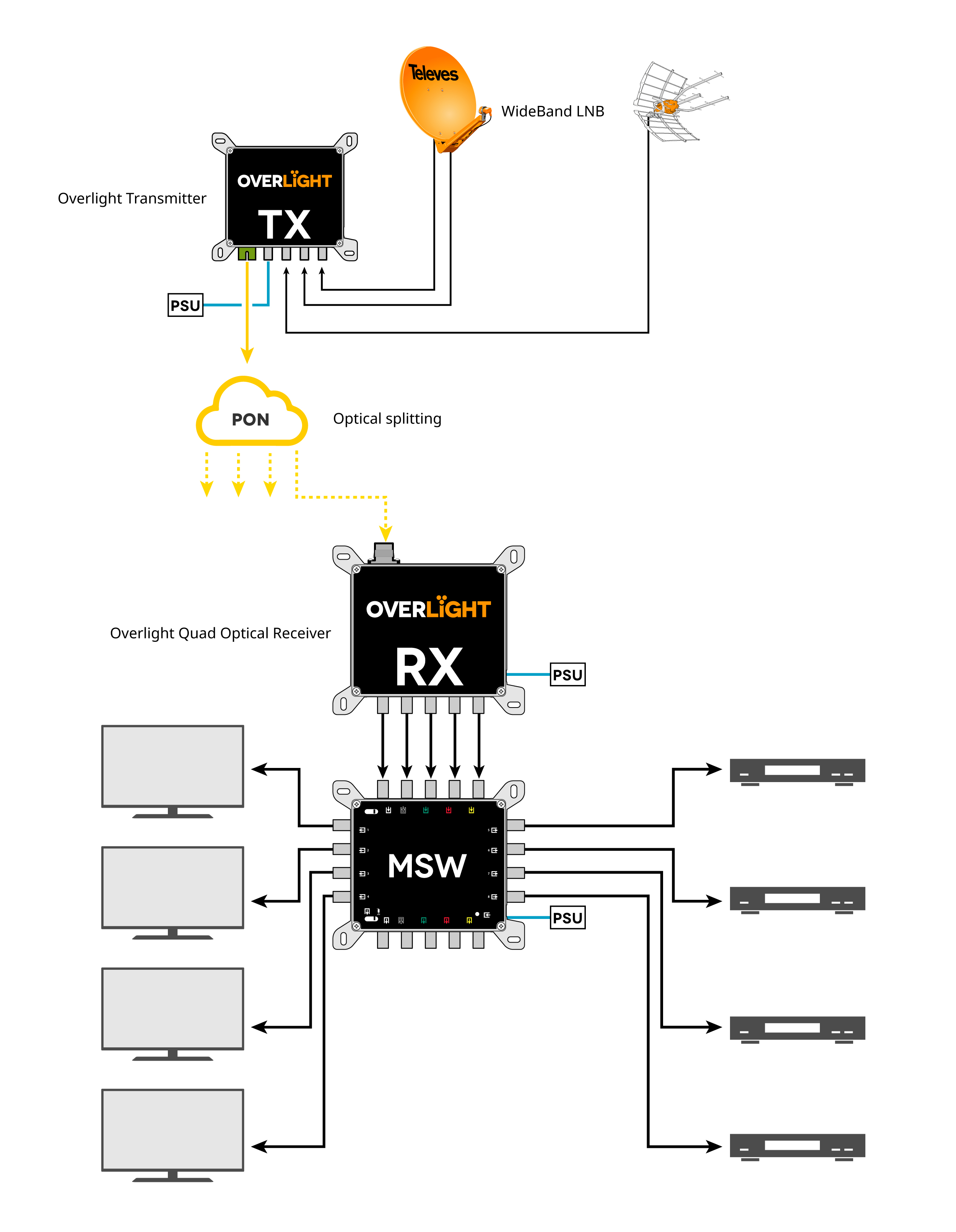

Este dispositivo forma parte del sistema Overlight que realiza la distribución de señales de satélite y TDT a múltiples usuarios a través de una única fibra óptica.

Descarga nuestro folleto y descubre todo sobre la serie Overlight
Ref. 237540
Ficha de producto
Ref. lógica: OLR44
EAN13: 8424450246689
SKU
237540
Destaca por
  • Tamaño muy ligero y compacto (137x120x30mm)
  • Compatible con despliegues GPON
  • Bajas pérdidas
  • Comportamiento electrónico optimizado
  • Diseño, calidad y fabricación 100% europea

Características principales
  • Conector óptico SC/APC
  • Conectores RF de tipo “F”
  • Chasis de alto blindaje, fabricado en Zamak
  • Atornillable en pared
  • Led indicador del estado de la señal

Número de salidas TERR1
Número de salidas Legacy4
ImpedanciaΩ75
Tipo de salida
TERRLegacy
Nivel de salidadBμV
79 ... 8364 ... 71
Margen de frecuencia de salidaMHz
87 ... 694950 ... 2150
Longitud de ondanm 1200 ... 1600
Dispositivo ópticoFotodiodo pin InGaAs
Nivel de entrada ópticodBm -13 ... -6
Conectores RF"F" hembra
Conectores ópticosSC/APC
Tensión de alimentaciónVdc 12 ... 18
Consumo de corriente max (@12V)mA750
Corriente max (@18V)mA570
Temperatura de funcionamiento°C -5 ... 45

Según las condiciones de medida establecidas por el transmisor de la gama Overlight que se utilice

Datos Físicos

Peso neto: 381 g

Peso bruto: 381 g

Embalaje

Caja 1 Unidades
