Ramka do Rack'a 19"
Instalacja kilku modułów T12/T.0X
Ramka do instalacji modułów w rack’u.
Nr.Kat. 5301
Nr.Art:
URA19
EAN13: 8424450053010
EAN13: 8424450053010
SKU
5301
Televes zastrzega sobie prawo do modyfikowania produktu
Ogólna charakterystyka
- Wykonane z blachy aluminiowej o grubości 2,5 mm
- Obróbka powierzchni na bazie farby epoksydowej matowej o grubości 80 mikronów
- Dwa gwintowane niklowane stalowe paski
- Pojemność: 1 zasilacz i 7 modułów T.0X lub 10 modułów T12

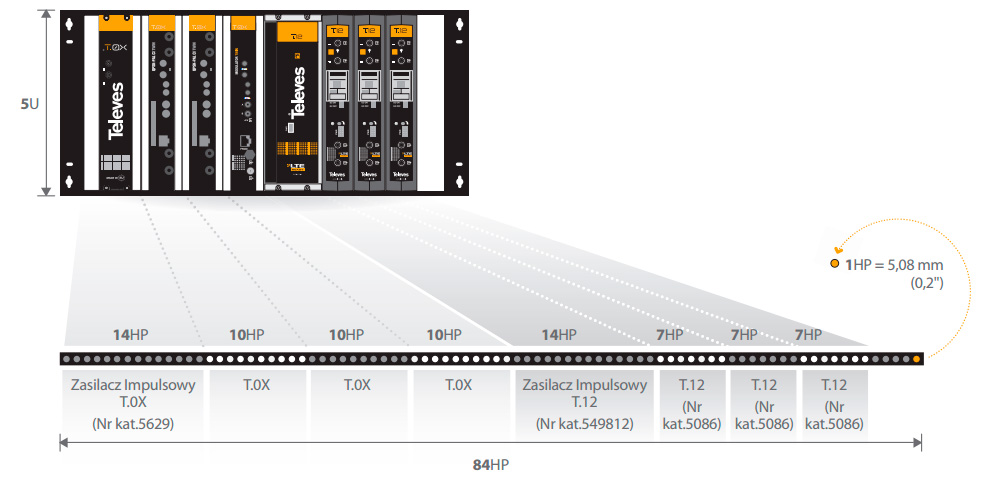

Dzięki poniższym wymiarom i schematom łatwo będzie obliczyć ile modułów można zmieścić w każdej szafce lub ramce instalacyjnej. Televes stosuje standardowe jednostki w celu ułatwienia instalacji dla klientów. Pomiary te są zgodne z Eurocard (standardowy format europejski PCB). Pionowo - U (Unit Rack), które odpowiada 1,75 cala (44,45mm), a w poziomie - HP (Horizontal Pitch), które odpowiada 0,2 cala (5,08mm).
Poniżej przedstawiamy wymiary podstawowych modułów z naszej serii stacji czołowych.
| Ramki i szafki | HP | |
| 5301 | Ramka metalowa do rac’a 19’’ | 84 |
| 567201 | Ramka instalacyjna ścienna 19’’ | 54 |
| 5072 | Szafka instalacyjna 498mm | 84 |
| 5069 | Szafka instalacyjna 648mm | 112 |
| 5235 | Szafka instalacyjna 948mm | 168 |
|
Wymiary urządzeń |
HP | |
|
5629 549812 |
Zasilacz Impulsowy T.0X/T.12 | 14 |
| - | T.0X (Transmodulatory, CDC,... urządzenia ze standardową obudową) | 10 |
| - | T.12 | 7 |
| 5673 | Zaślepka T.0X | 10 |
| 507312 | Zaślepka T.12/T.05 | 7 |
| Urządzenia światłowodowe | HP | |
| 234220 | T.0X EDFA | 14 |
|
2337 2339 |
T.0X Rozgałęźnik 2D/4D | 10 |
| 234401 234501 234601 |
T.0X Rozgałęźnik 8D/16D/32D | 18 |
| 234228 | T.0X EDFA 1WE/8WY | 22 |
