Medidor de campo MOSAIQ6

Gestos de toque

Um verdadeiro ecrã táctil

Esta nova interface foi desenhada e programada para rentabilizar ao máximo os gestos tácteis (pulsar uma ou duas vezes, pulsar longo, deslizar, arrastar, mais zoom ou menos zoom. Funcionalidades que permitem trabalhar de forma muito simples com um medidor de altas prestações.

Visualização personalizada

Widgets personalizáveis pelo utilizador

O MOSAIQ6 oferece total flexibilidade na configuração do ecrã no formato preferido, com as medidas necessárias. É a alma do medidor, The Power of User Experience significa que as preferências do utilizador definem a configuração do equipamento.

Autonomia

• Bateria de longa duração: A bateria Li-Ion de alta qualidade porpociona uma autonomia média até 4 horas.
• Sempre pronto: Se o medidor ficar sem carga já não é mais um problema, está sempre pronto com a possibilidade de substituição da bateria em campo.. Com apenas duas baterias, o medidor terá autonomia suficiente para um longo dia de trabalho.
• Carga independente: O carregador independente permite carregadar as baterias, sem que esta esteja ligada ao medidor. Assim é possível continuar o trabalho em qualquer lugar, enquanto a bateria de backup está a carregar.

Comodidade

• Ergonomia: Com design elegante, e dimensões adequadas (220 x 260 x 65 mm), o medidor está optimizado para maximizar a eficiência do movimento, pelo que é possível aceder a cada menu e a cada tecla com uma só mão.
• Fácilmente transportável: Com um saco ou mala de transporte exclusivo, o medidor pode ser transportado em qualquer lugar sem esforço. Inclui vários compartimentos internos para acomodar acessórios, como uma bateria de substituição.
• Auto suportado: Para facilitar o trabalho, o medidor é compatível com um tripé standard, com um orifício de rosca universal de 1/4” localizado na parte de trás.

Máxmia protecção

• Robusto: A carcaça em borracha de dupla injecção e plástico policarbonato, garantem uma excelente resistência ao impacto, minimizando o risco contra as quedas.
• Resistente á interpérie: Com materiais de alta qualidade e um ecrã resistente à água, o medidor está preparado para suportar condições climáticas adversas.
• Ligações protegidas: As entradas de sinal estão protegidas com tampas individuais e as ligações centrais estão protegidas com uma tampa que permite também a função de suporte de bancada.

Gestão eficiente e centralizada

através da página web MyCloud

É possível centralizar a gestión de todos os medidores de campo registados na cloud num único interface Web acessível de qualquer dispositivo. Neste portal o instalador poderá estar ligado em tempo real para configuração dos equipamentos, ou consulta e registo das últimas medidas realizadas.
MyCloud fornece flexibilidade, mobilidade e comodidade necessárias para que não escape nenhum detalhe da instalação a medir.

Mais informações: mycloud.televes.com

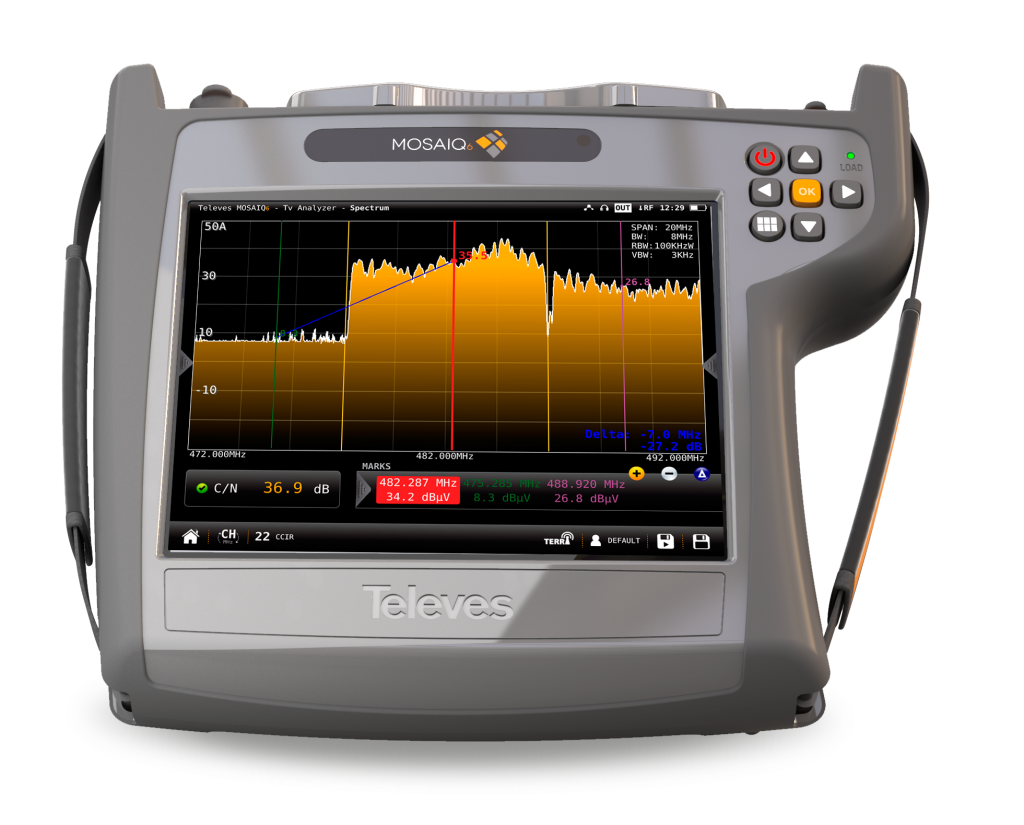

ANALISADOR DE ESPECTRO ULTRA-RÁPIDO

Com o MOSAIQ6 é possível a captaçao de sinais interferentes por muito rápidos que estes sejam

Analisador de espectro profissional com processamento digital ultra-rápido (tempo de varrimento <10 ms) e de elevada margem dinâmica (>50 dB). Está dotado de funções avançadas para a detecção e análise de sinais entre os 5 MHz e os 3300 MHz (waterfall, disparo por eventos, marcas, RBW e VBW configurável pelo utilizador, etc.).

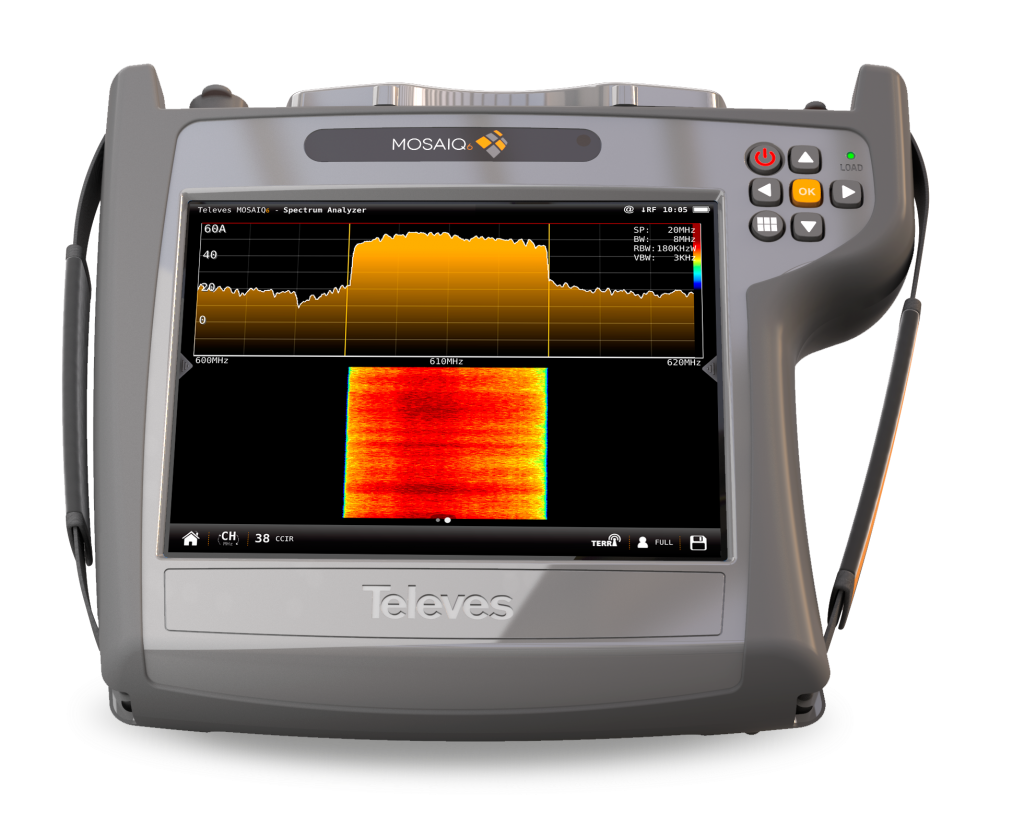

WATERFALL

Representação gráfica do sinal em tempo e frequência

Os níveis de sinal são convertidos a cor e são representados no eixo do tempo (ver figura). Uma óptima ferramenta para analizar interferências ou de sinais de curta duração que apenas com o espectro seria difícil de observar.

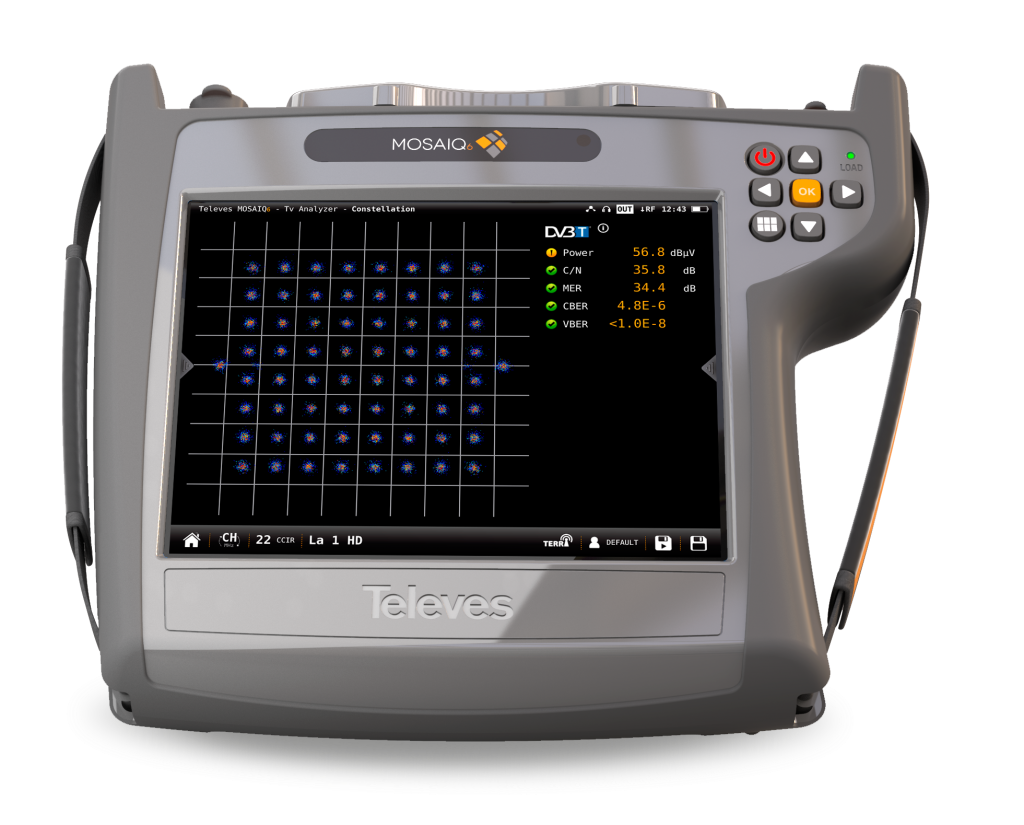

CONSTELAÇAO E ECOS

Fundamental identificar a afectação do MER

O diagrama de constelação é indispensável para ajudar a detectar a presença de ruído, jitter de fase, interferências e outros problemas que podem afectar a qualidade do sinal reduzindo a MER.
A representação gráfica dos ecos permite identificar a presença dos mesmos na recepção do sinal terrestre DVB-T/T2, que pode degradar considerávelmente a medida BER.

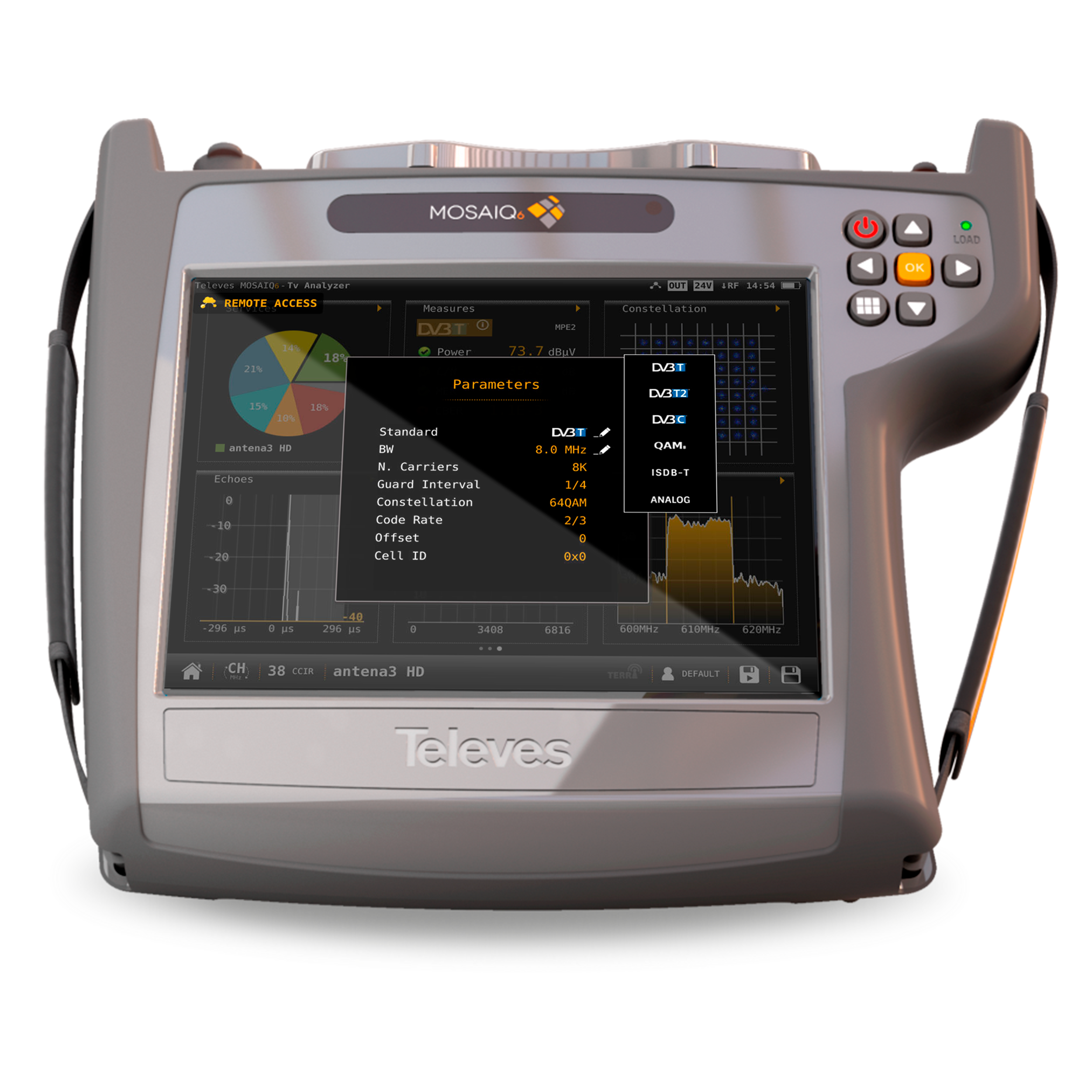

MULTISTANDAR

Tudo em um

Com um único medidor é possível analisar e realizar medidas de sinais analógicos e digitais, na banda terrestre e na banda satélite (FM, IPTV, fibra óptica, WiFi, DVB-T/T2, DVB-C Annex A, B e C e DVB-S/ S2/S2X). Medidas DAB e DAB+ podem-se incluir opcionalmente.

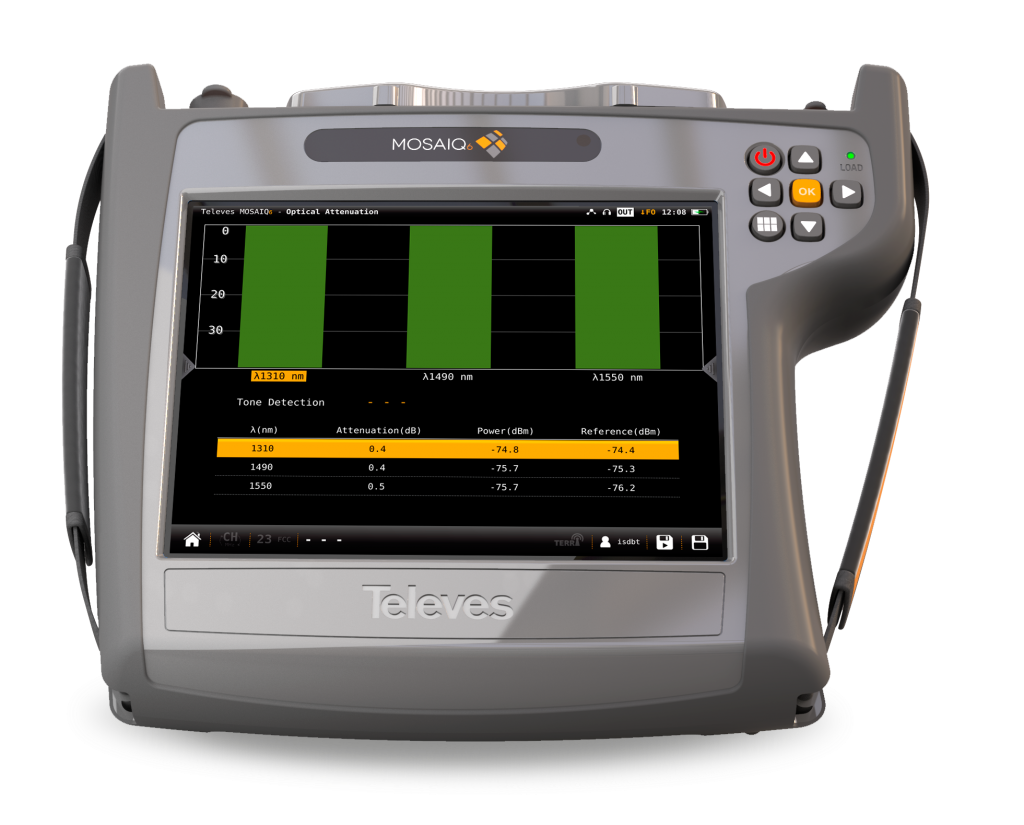

MEDIDAS ÓPTICAS

As novas redes de alta capacidade já se podem medir

Uma vez activada a entrada de fibra óptica o receptor óptico (selectivo ou não) possibilita medir a atenuação óptica em três comprimentos de onda (1310nm, 1490nm e 1550nm) e respectivas potências, permite analisar também instalações RFoG.

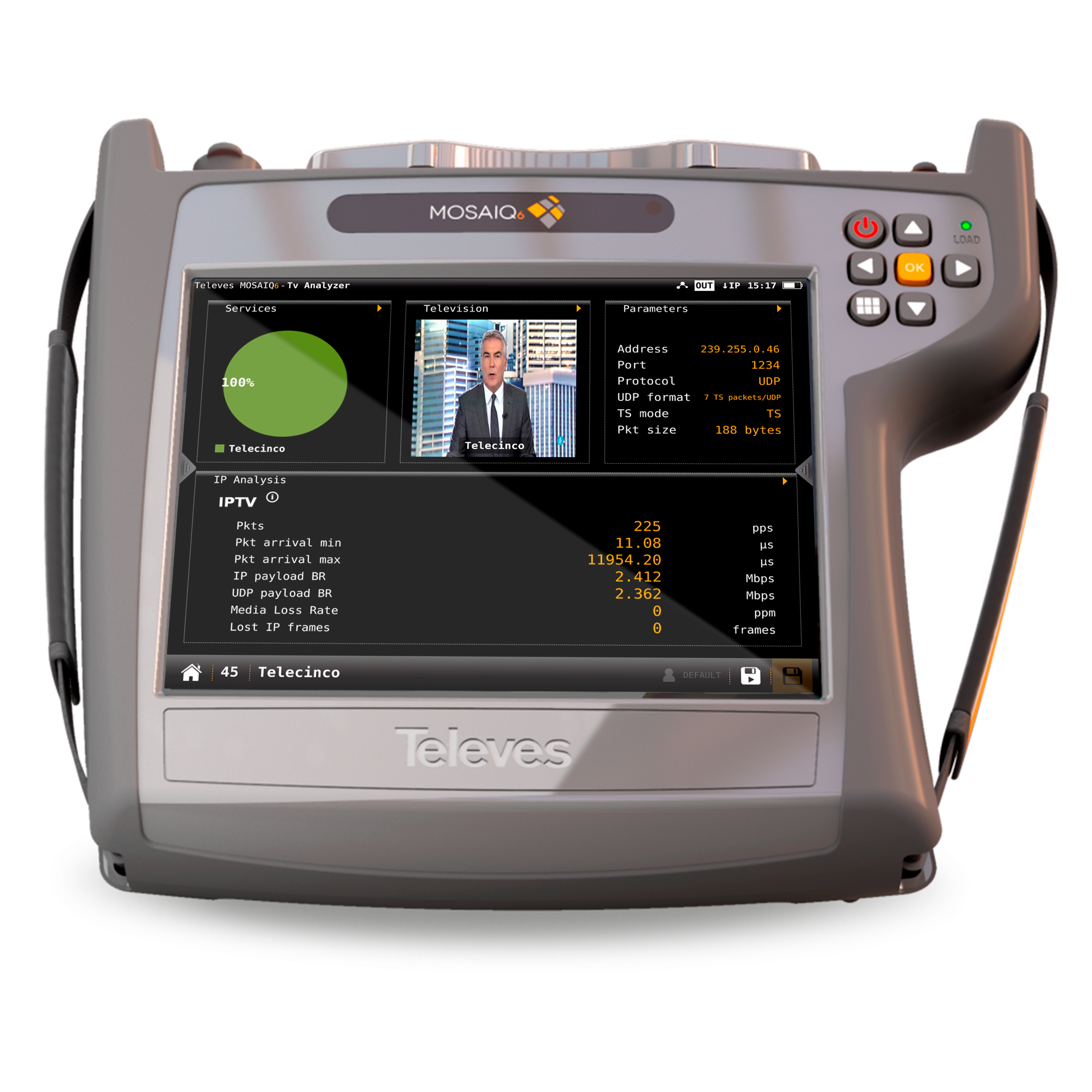

IPTV

Para lá da radiofrequência

Permite desmodular e analisar os fluxos de IPTV (Unicast e Multicast) apresentando vídeo, e indicando o bit rate total e o bit rate de cada serviço, assim como informações de cada um dos referidos Serviços: SID, VPID, AID, perfil de vídeo, bit rate para áudio e vídeo.
Permite, também analisar medidas específicas do protocolo, como UDP Payload Bitrate, IP payload bitrate e Packet arrival minimum.

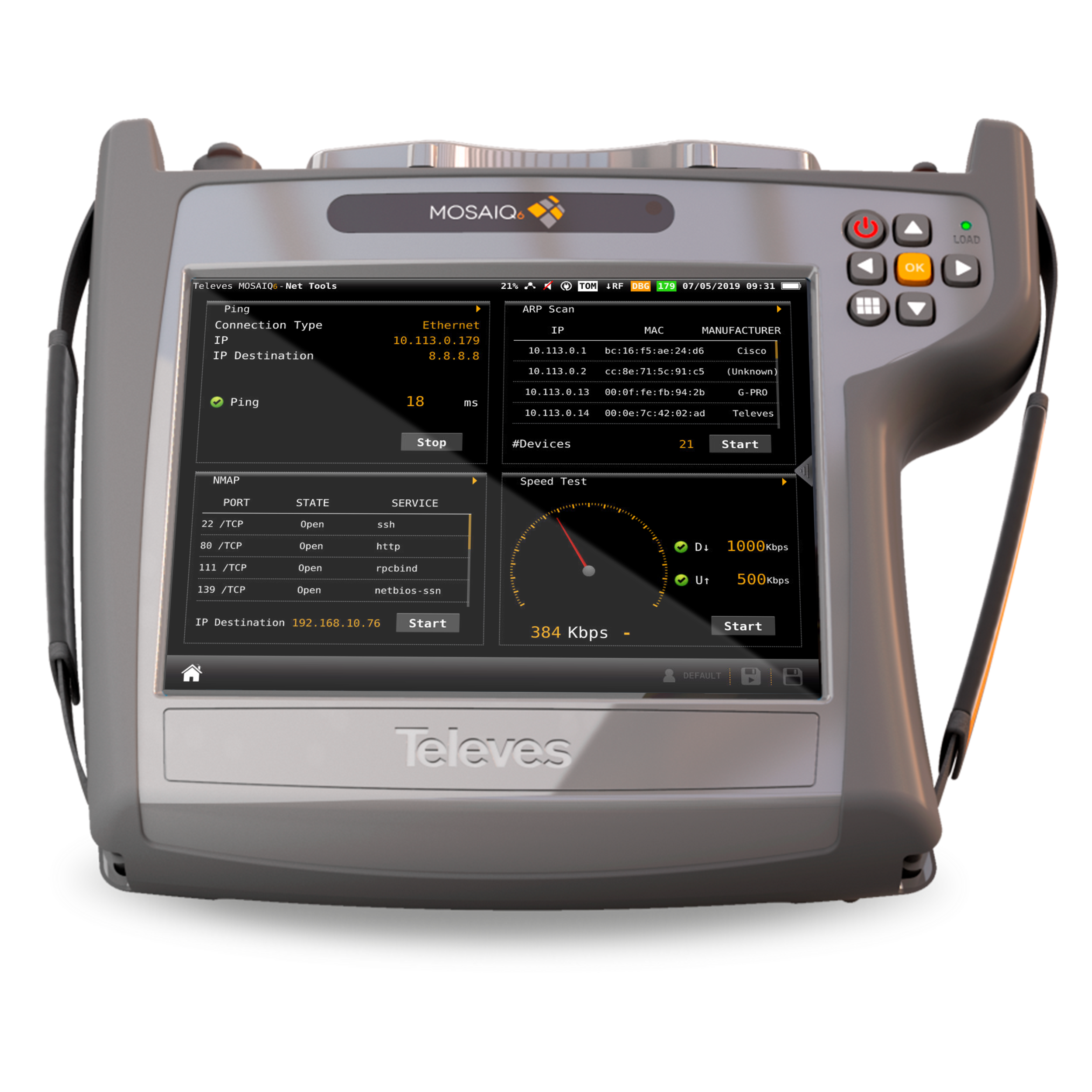

FERRAMENTAS DE REDE

Ligação e monotorização da rede num único interface

Esta funcionalidade oferece várias opções de controle e monitorização da rede, que podem ser visualizadas no modo mosaico. Todas as informações da rede podem estar disponíveis ao mesmo tempo num único ecrã (IP, DNS, gateway, modo de ligação ...).
Estas ferramentas permitem-lhe o reconhecimento de uma rede através do tempo de resposta (latência ou ping) e da velocidade de ligação (teste de velocidade, upload / download). Além disso, também permitem a detecção de problemas de ligação, através da verificação dos equipamentos ligados (ARP scan) e estado das suas portas, abertas ou fechadas, para determinar a sua acessibilidade (NMAP).

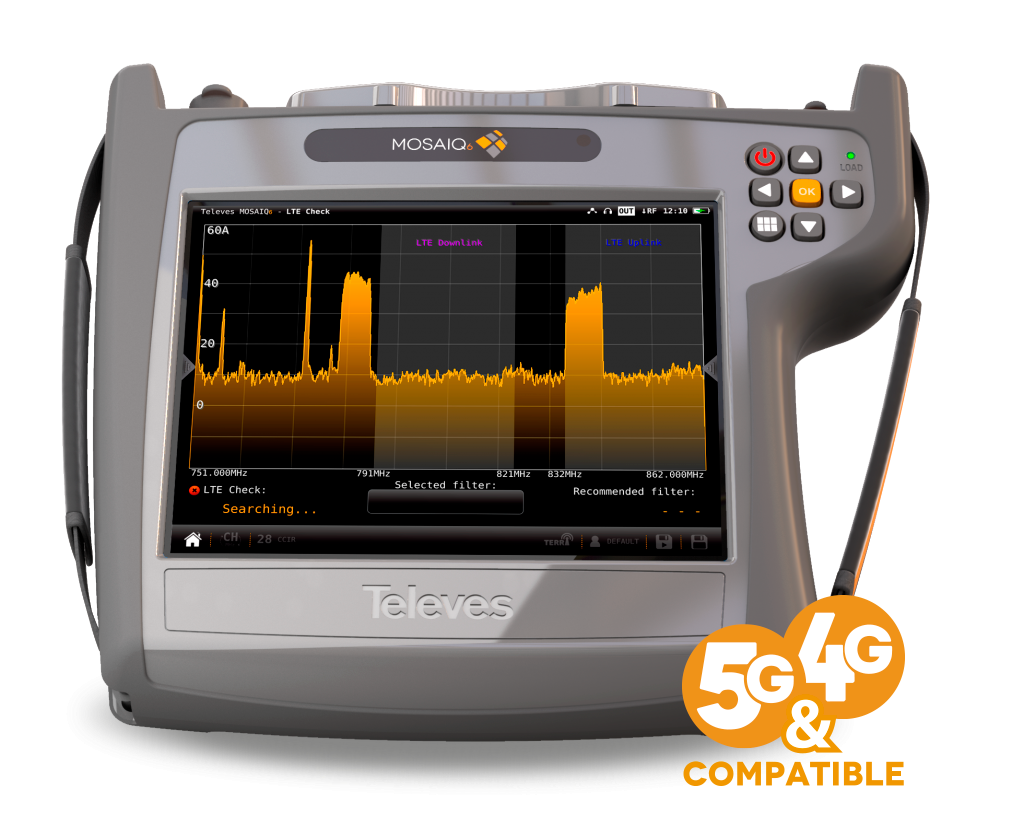

LTE CHECK

Uma instalação livre de interferências

Análise a influência do sinal LTE nos canais TDT, detectando a necessidade de instalação de filtros. Permite simular o espectro de acordo com filtro que o medidor recomenda.
Apresentada uma lista de filtros para que o utilizador possa escolher o que melhor se adequa a sua instalação.
Preparado para LTE700 (5G) e LTE790 (4G).

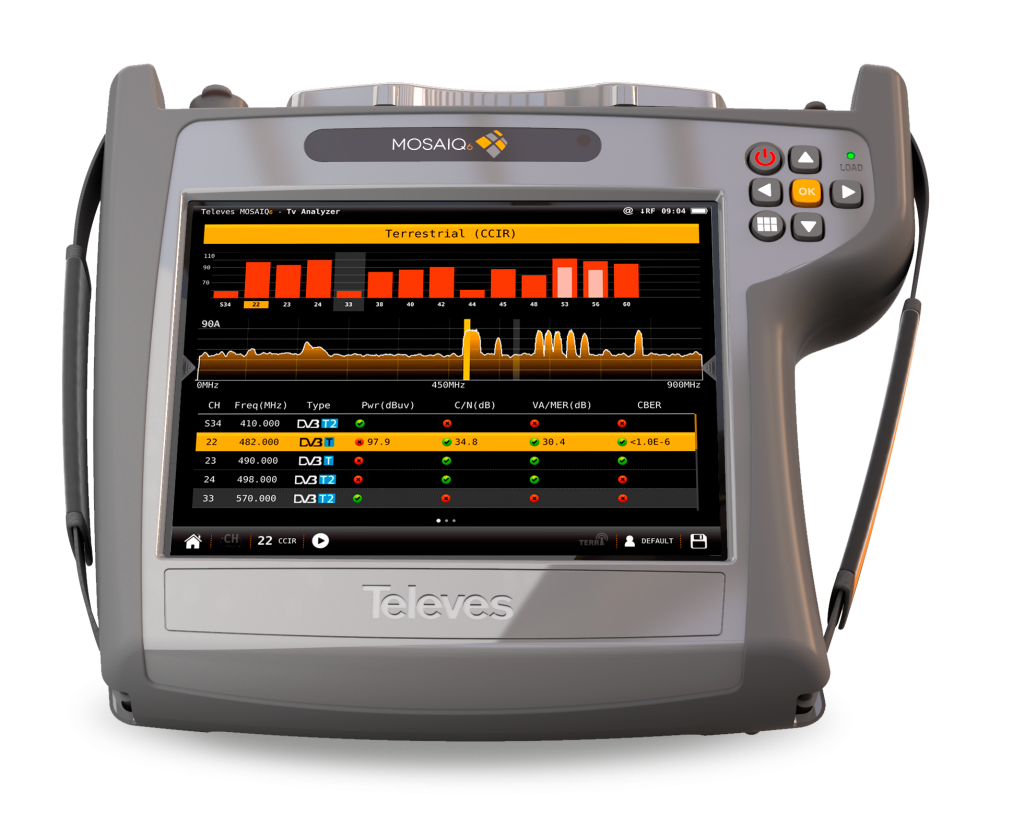

INDICADORES PASSA/FALHA

Facilidade para tomar decisões

Reduz os erros de instalação com os indicadores no ecrã Passa/Falha, uma forma gráfica que facilita e agiliza a interpretação dos resultados da medida. Possibilita diferentes limites dependendo do ponto da rede a analisar: cabeça de rede, central amplificadora, derivação, pontos de ligação, etc. Para além dos valores pré-definidos, é possível personalizar os mesmos de acordo com as preferências do utilizador.

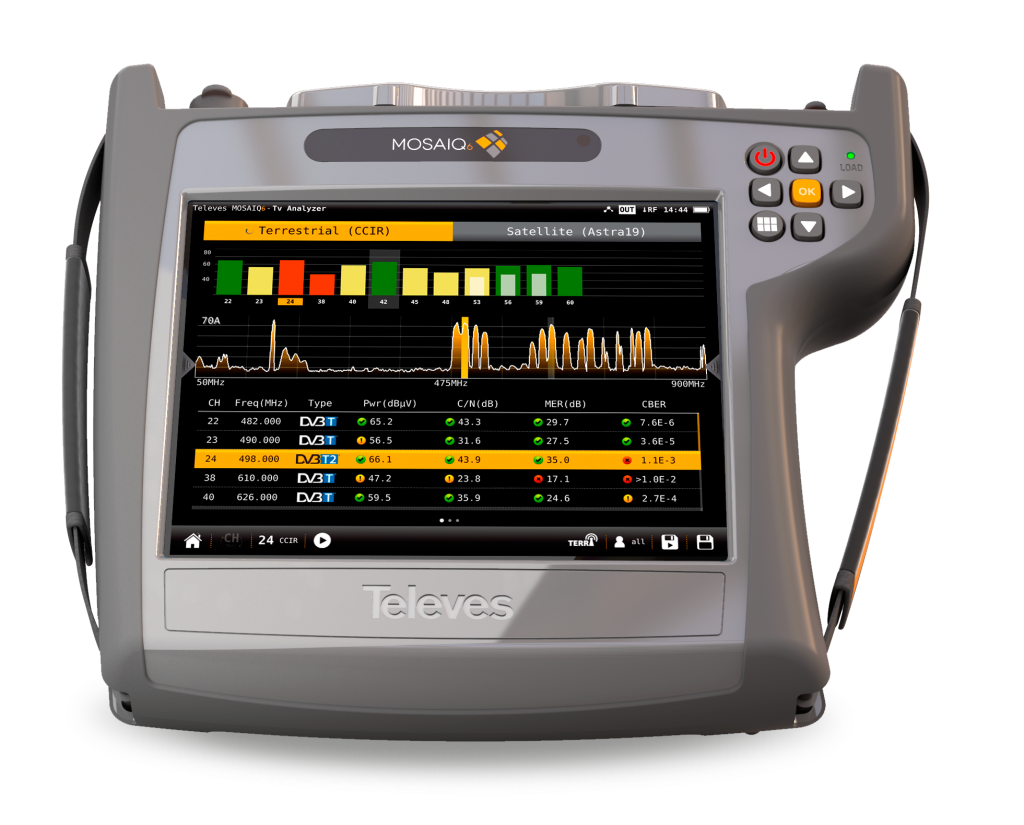

100% AUTOMÁTICO

Detecção automática de todos os parâmetros do sinal de entrada

Ao ligar sinal de entrada ao MOSAIQ6, em poucos segundos o medidor irá sincronizar de forma completamente automática o sinal. Configurando inicialmente o standard e de seguida os respectivos parâmetros.
Já não é necessário programar o standard do sinal nem os respectivos parâmetros. Com o MOSAIQ6 é tão simples como ligar o cabo RF e o medidor de forma automática encontra o standard (DVB-T/T2, DVB-C, QAM-B, ISDB-T para banda terrestre e DVB-S/S2/S2X para banda satélite, IPTV, etc. ), assim como todos os parâmetros relacionados com o standard.

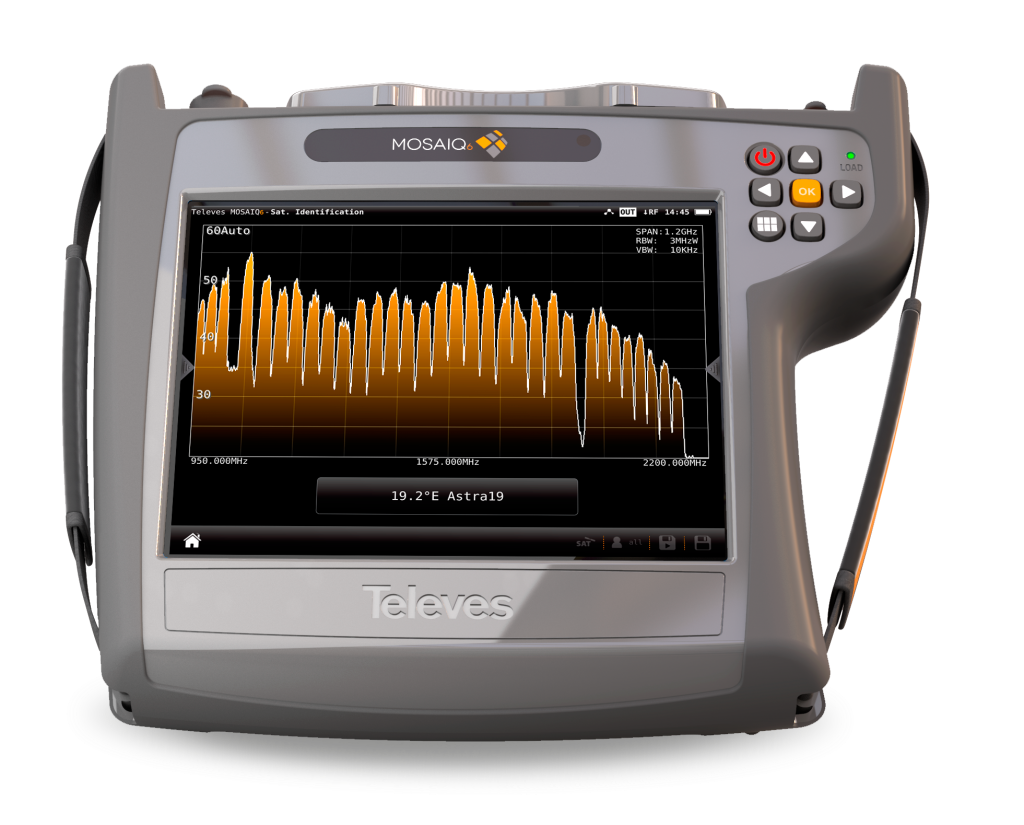

IDENTIFICAÇAO DO SATÉLITE

O MOSAIQ6 identifica pelo utilizador

Tão simples como ligar o cabo RF ao MOSAIQ6 para saber para que satélite a antena está orientada.

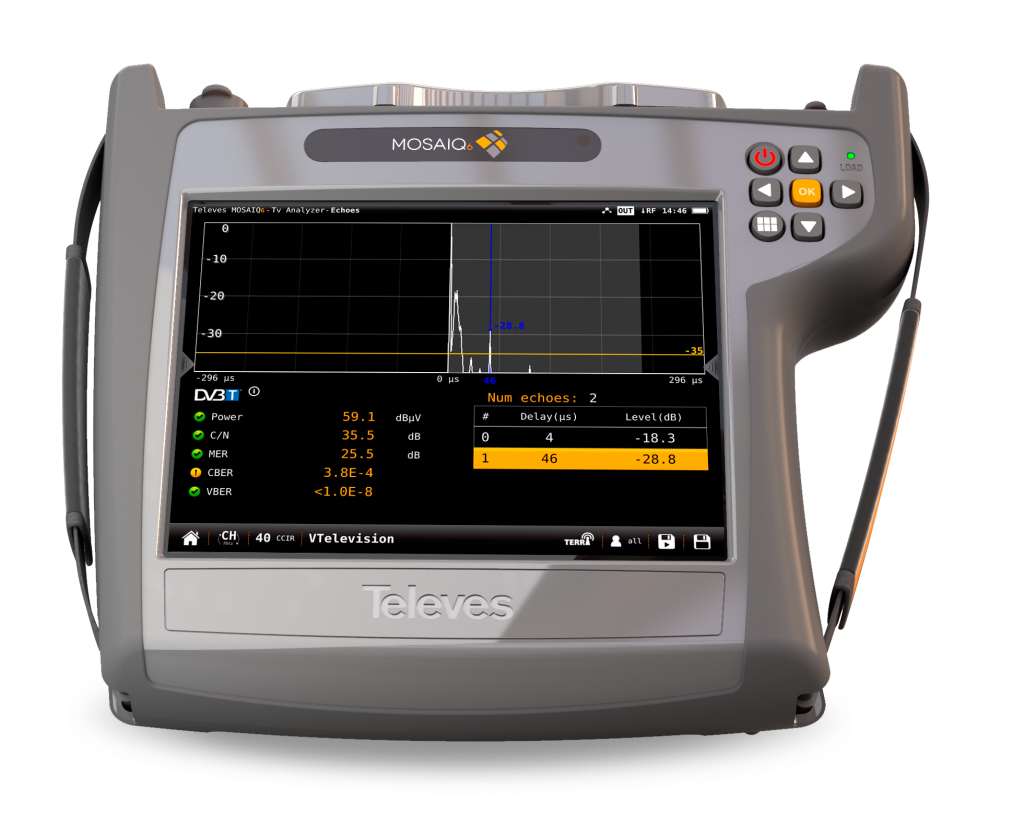

ECOS

Recepção óptima do sinal

Na captação de sinais DVB-T e DVB-T2 é fundamental controlar para que não existam ecos que podem causar problemas na receção dos mesmos. O MOSAIQ6 possibilita visualizar os ecos do sinal recebido, permitindo ao instalador a sua optimização para obter a melhor qualidade de sinal possível.

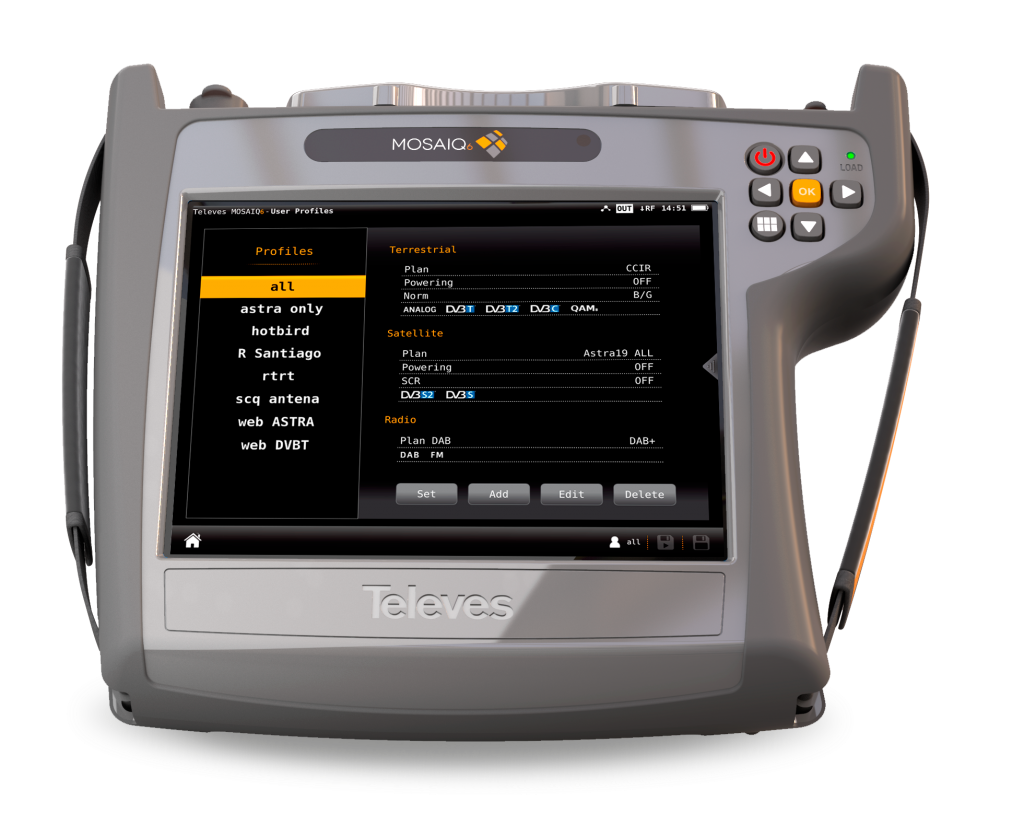

PERFIS DO UTILIZADOR

A forma mais simples de configurar o MOSAIQ6

O MOSAIQ6 permite guardar múltiplos perfis de acordo com o tipo de instalação em que se vai trabalhar. Assim não será necessário configurar os parâmetros sempre que se pretenda efectuar uma medida, basta seleccionar o perfil pretendido e todos os parâmetros serão configurados de forma automática.

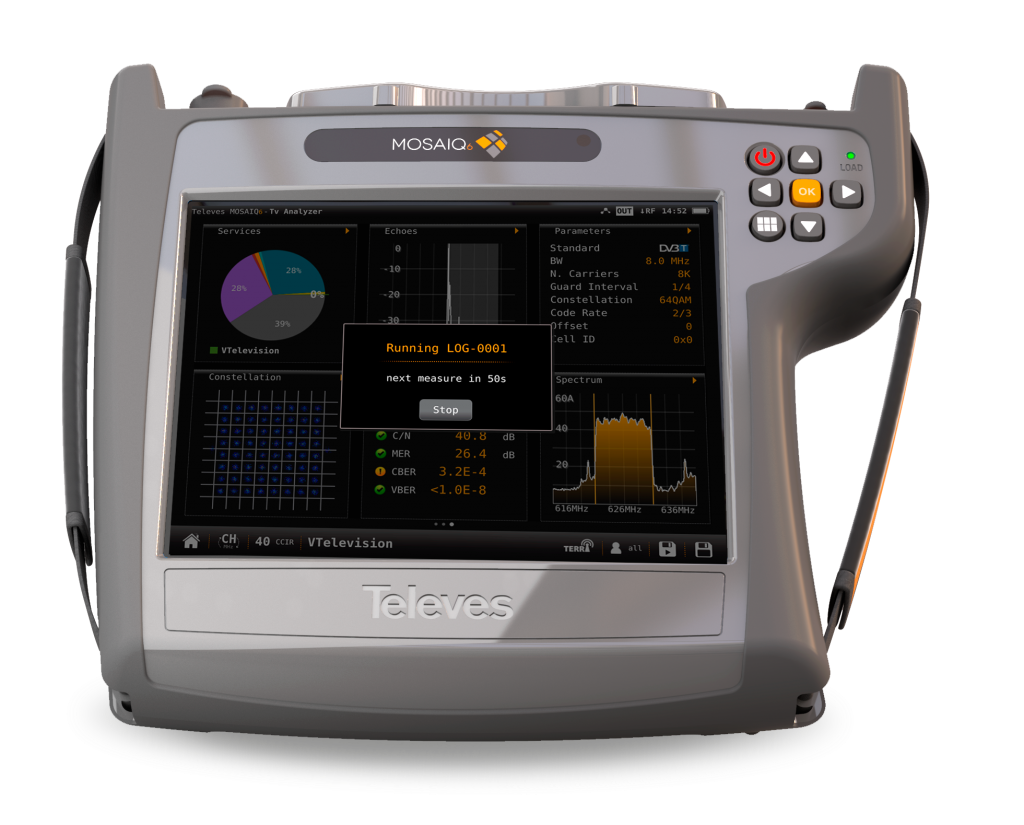

REGISTO DE MEDIDAS: MACROLOGS E DATALOGS

Guardar todos os detalhes do sinal nos 32GB de memória interna

Ao efectuar medidas ou análise de possíveis problemas, é possível guardar dados de amostragem do sinal para sua análise futura e para elaboração de relatórios.
Paralelamente às medidas, também serão guardadas capturas de ecrã, do estado do sinal no momento da captura. Pode-se programar um MacroLog que possibilita o registo de medidas simplesmente indicando o período de tempo entre duas medidas consecutivas.

Para a sua maior comodidade, leve toda a informação consigo sem a necessidade de transportar o medidor. Para isso basta exportar os dados para uma memória USB.

Visualização do manual do utilizador

Tire dúvidas em tempo real

O MOSAIQ6 inclui a possibilidade de consulta do manual de utilizador diretamente no próprio medidor de campo. Desta forma poderá tirar todas as dúvidas ou seguir instruções em tempo real, sem necessidade de dispor da versão impressa do manual.

(*)Requisitos:
SW v1.38 ou superior
HW v2019 ou superior

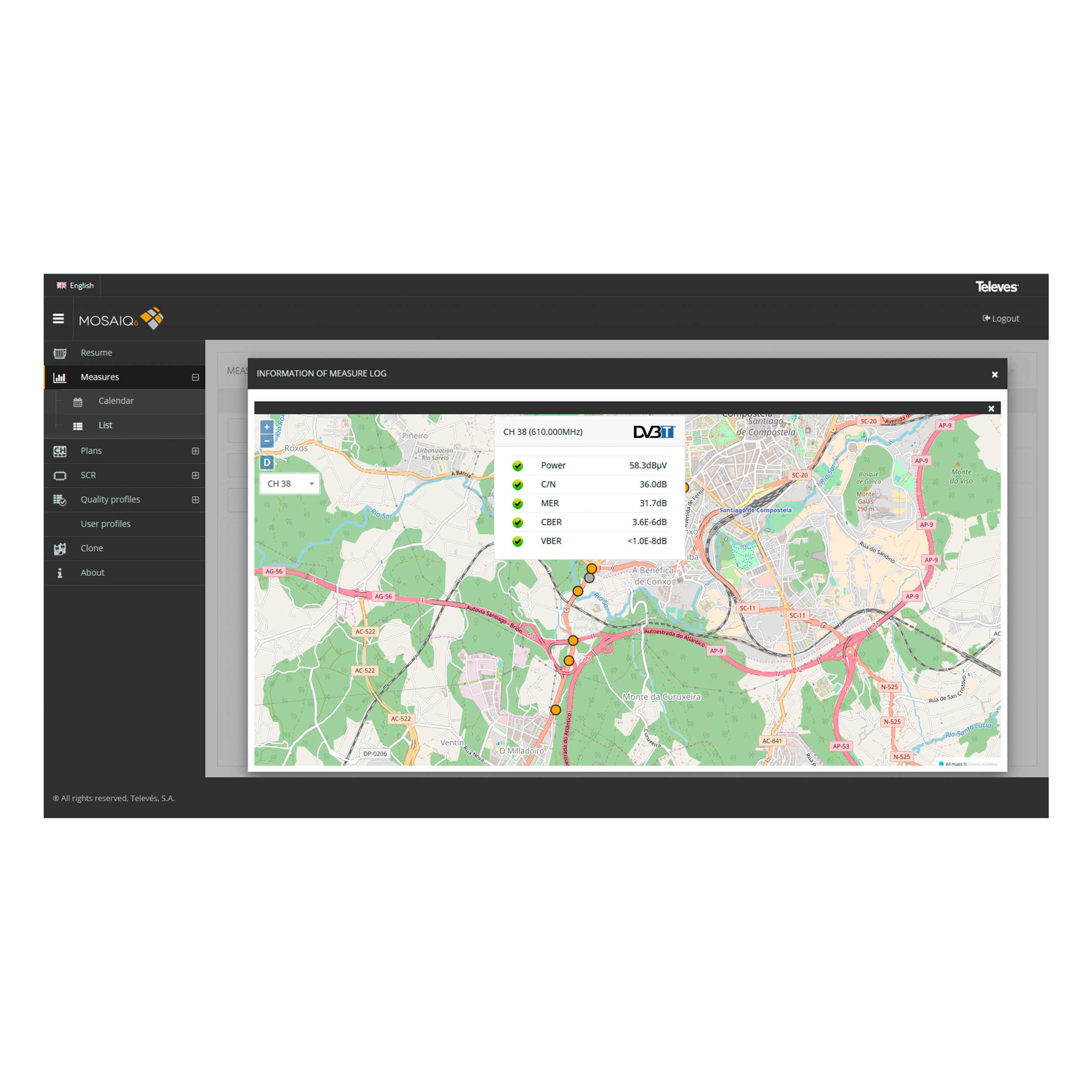

OPÇÃO GPS PARA ANÁLISES DE COBERTURA (*)

Uma lista de instalações geolocalizadas

Com a opção GPS, as medidas poderão ser visualizadas sobre um mapa na posição exacta em que foram registadas e efetuar um estudo de cobertura. Para aceder a pormenor das medidas basta fazer duplo clique sobre a imagem.

(*) Função disponível sob a opção Ref. 596201

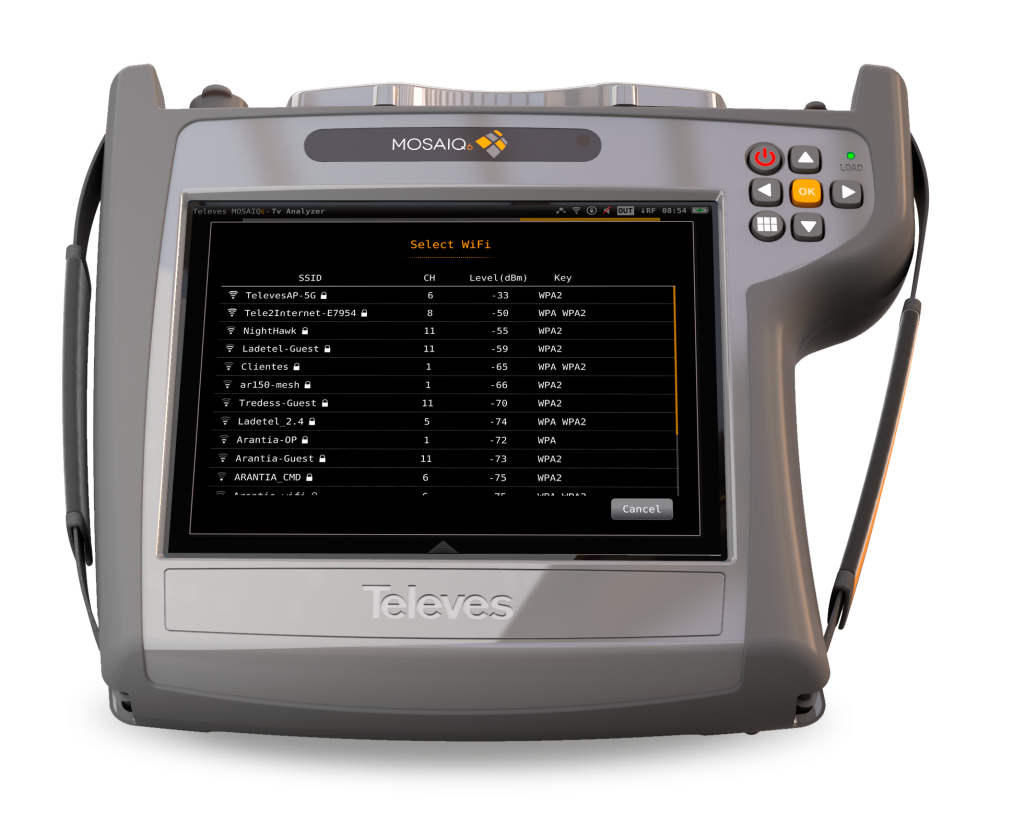

Analisador Wi-Fi 2,4/5 GHz (*)

Todos os interfaces de comunicação à sua disposição

Essa funcionalidade realiza uma análise abrangente de toda a banda Wi-Fi (2,4 e 5 GHz), para encontrar, identificar e medir todas as redes Wi-Fi disponíveis. Para tal, o MOSAIQ6 oferece 4 funções de análise diferentes:

• Listagem Wi-Fi: apresenta uma listagem de todas as redes detetadas, identificando individualmente os seguintes parâmetros: SSID, BSSID, canal, frequência, modo de encriptação e potência do ponto de acesso.
• Medidas Wi-Fi: permite selecionar uma rede específica, apresentando o valor potência atual do ponto de acesso e o gráfico da variação no intervalo de tempo selecionado.
• Gráfico de tempo: gráfico temporal com histórico das medidas de potência de todas as redes Wi-Fi detetadas
• Mapa de canais: apresenta um gráfico com a distribuição dos canais das redes Wi-Fi detetadas.

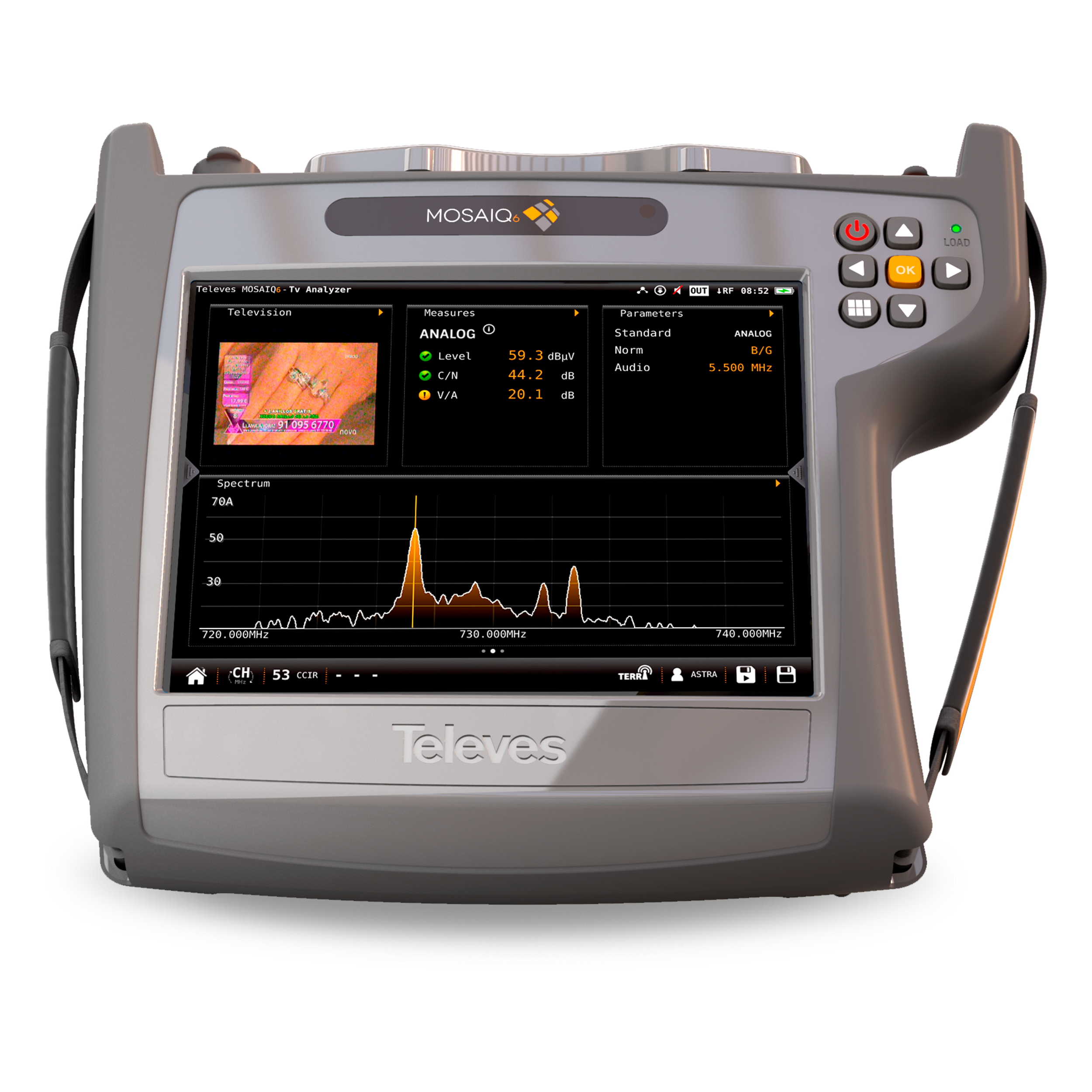

TV ANALÓGICA (*)

Análise de canais analógicos

Função que perrmite visualizar e medir canais de TV analógica, ainda utilizados pelos operadores e em sistemas TV baseados em transmoduladores. Permite medir sinais com níveis entre 20 e 128dBμV, C/N até 52dB e V/A até 30dB.

(*) Função disponível sob a opção Ref. 596203

DAB/DAB+ (*)

A rádio digital ao seu alcance

Função que possibilita desmodular um canal DAB, permitindo medidas de qualidade do sinal como o MER, CBER, assim como uma completa informação dos serviços transmitidos: Rádio info: (Ensemble, PTY, Service, Mode, Audio- , bit rate audio). Permite medir potência entre 20 e 128dBμV, C/N e MER deste tipo de sinais.

(*) Função disponível sob a opção Ref. 596204

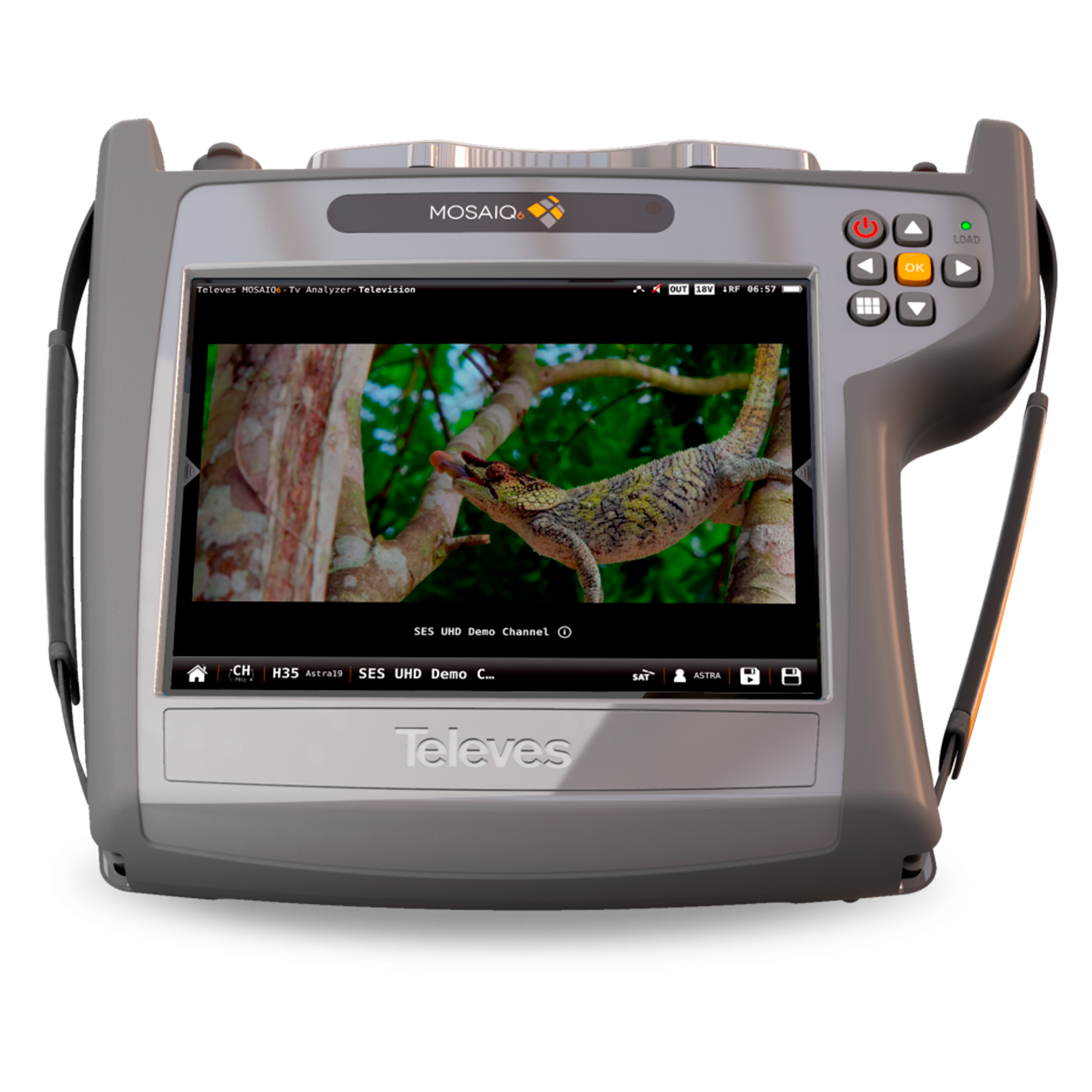

4K UHD (*)

A ultra alta definição na sua mão

O MOSAIQ6 suporta o novo formato de compressão de vídeo HVEC H.265 com uma resolução máxima 4K (3840 x 2160) e os standards de codificação de cores HDR.

(*) Função disponível sob a opção Ref. 596205
