Receptor óptico Overlight Quad FM/DAB/UHF/SAT
Ingeniería electrónica y óptica optimizadas, al servicio de la TV
Este receptor óptico de satélite Wideband y terrestre se encarga de captar una señal óptica de TV (1200...1600nm), procesarla y recuperar las señales de TV terrestre y satélite originales, ofreciendo 4 salidas en modo Quad: en cada conector se proporcionan las cuatro polaridades y bandas.
Gracias a su comportamiento electrónico optimizado y sus bajas pérdidas, es posible reducir el número de dispositivos amplificadores necesarios y simplificar el despliegue en instalaciones colectivas, preservando la calidad de la señal de principio a fin. Además, está totalmente indicado para su uso en instalaciones de GPON.
Este dispositivo forma parte del sistema Overlight que realiza la distribución de señales de satélite y TDT a múltiples usuarios a través de una única fibra óptica.
- Tamaño compacto y ligero
- Compatible con despliegues GPON
- Distribución sobre fibra óptica con bajas pérdidas e inmunidad a interferencias
- Chasis robusto y de alto blindaje frente a interferencias, fabricado en Zamak
- Atornillable en pared

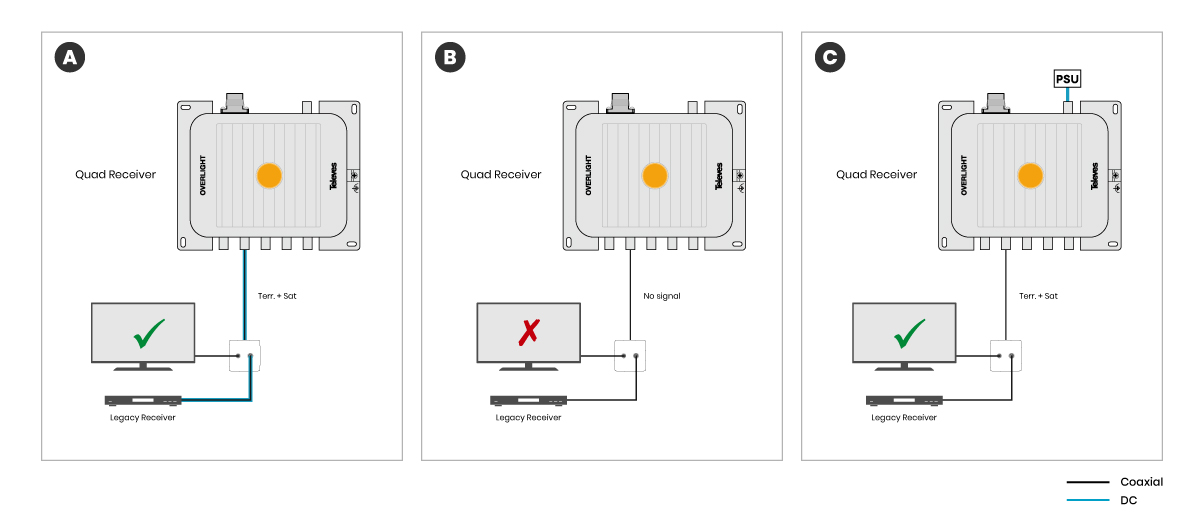

- Múltiples formas de alimentación: remotamente a través del receptor (STB) o mediante fuente de alimentación
- Diseño, calidad y fabricación 100% europea
| Número de salidas | 4 | |||
|---|---|---|---|---|
| Número de salidas TERR | 4 | |||
| Número de salidas Legacy | 4 | |||
| Entradas/Bandas |
| |||
| Margen de frecuencia de salida | MHz |
| ||
| Nivel de salida | dBµV |
| ||
| Longitud de onda de entrada | nm | 1200 ... 1600 | ||
| Nivel de entrada óptico | dBm | -13 ... -6 | ||
| Pérdidas ópticas de retorno | dB | > 40 | ||
| Dispositivo óptico | Fotodiodo pin InGaAs | |||
| Conectores ópticos | SC/APC | |||
| Conectores RF | "F" hembra | |||
| Impedancia | Ω | 75 | ||
| Tensión de alimentación | Vdc | 12 ... 18 | ||
| Consumo de corriente max (@12V) | mA | 790 | ||
| Consumo de corriente max (@18V) | mA | 560 | ||
| Temperatura de funcionamiento | °C | -5 ... 45 |
Según las condiciones de medida establecidas por el transmisor de la gama Overlight que se utilice
Datos Físicos
Peso neto: 840 g
Peso bruto: 960 g
Anchura: 149 mm
Altura: 130 mm
Profundidad: 43 mm
Peso del producto principal: 670 g
Embalaje
Caja 1 Unidades
