Documentazione

Le centrali di amplificazione della serie Avant 12 incorporano nuove caratteristiche sviluppate per migliorare l'esperienza dell'utente professionale. Di seguito illustreremo le fasi principali della messa in servizio e i parametri più importanti per il loro funzionamento.

1. Collegamento di Avant 12 e ASuite

Il primo passo consiste nell'eseguire i diversi collegamenti di ingresso e uscita, utilizzando le istruzioni incise sul prodotto. Dopo l'attivazione dell'alimentazione, sarà possibile collegarsi alla centrale tramite l'app ASuite (ANDROID™ o iOS™) installata su un dispositivo con tecnologia Bluetooth™ (BT). Dopo aver aperto ASuite, selezionare nel menu del prodotto "amplificatori programmabili > AVANT 12" e il riferimento del prodotto di interesse.

Per avviare la configurazione, è necessario accoppiare la centrale con il dispositivo mobile da ASuite (e non dalla ricerca Bluetooth). Fare clic su "Connetti" e selezionare la rete della centrale. La connessione è andata a buon fine se compare un segno di spunta verde sull'icona corrispondente, che a questo punto mostrerà l'opzione "Disconnetti".

Va notato che ASuite consente di preparare e salvare una configurazione senza essere collegati alla centrale (ad esempio, in ufficio) e di caricarla in un secondo momento quando si avrà accesso a essa (nel luogo dell'impianto).

2. Configurazione generale

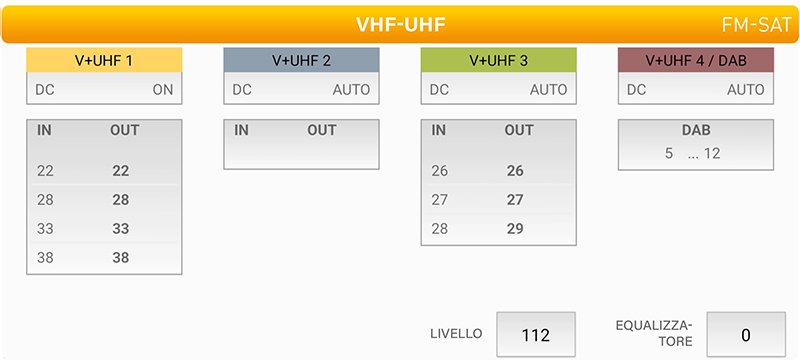

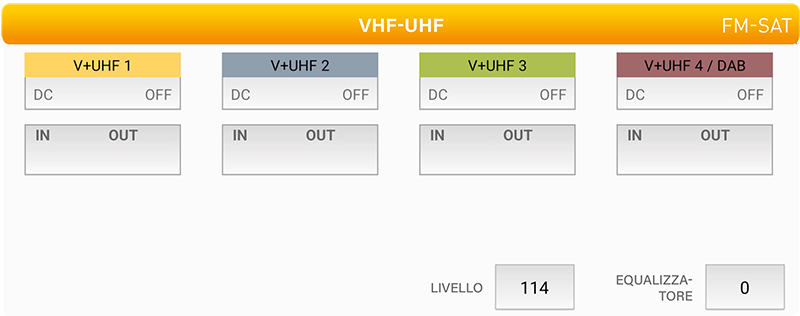

Dopo la connessione alla centrale, è possibile avviare la programmazione dei filtri premendo i pulsanti relativi ai diversi ingressi (IN-OUT) e selezionando la gamma di canali in ingresso da filtrare. I modelli PRO includono la funzione di programmazione automatica, in cui è la centrale stessa a rilevare i canali in ingresso e a programmare i filtri: basta premere il pulsante e attendere qualche secondo. Una volta configurati i filtri, ciascun ingresso può essere modificato manualmente per aggiungere o rimuovere canali; è inoltre possibile cambiare il tipo di alimentazione per gli amplificatori per albero o le antenne intelligenti.

Nella stessa schermata principale, si può scegliere il livello di uscita desiderato e indicare se si vuole equalizzare l'uscita con una pendenza.

Infine, affinché la configurazione venga applicata alla centrale, sarà necessario inviarla a quest'ultima premendo il pulsante .

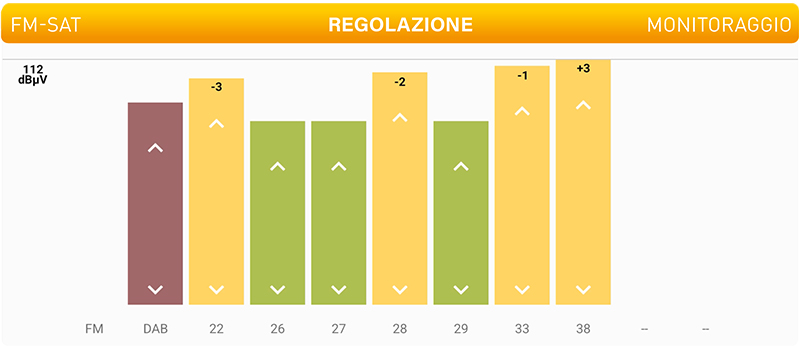

Inoltre, facendo scorrere le schermate verso sinistra, l'opzione "REGOLA" consente di regolare con precisione ciascun canale e di modificare leggermente i livelli di amplificazione con una differenza massima di 3 dB. Se si effettuano delle regolazioni, la configurazione deve essere nuovamente inviata alla centrale.

3. Altri parametri rilevanti

Oltre alla configurazione di base per la messa in servizio dell'impianto, è possibile gestire altri parametri importanti per un'installazione efficiente:

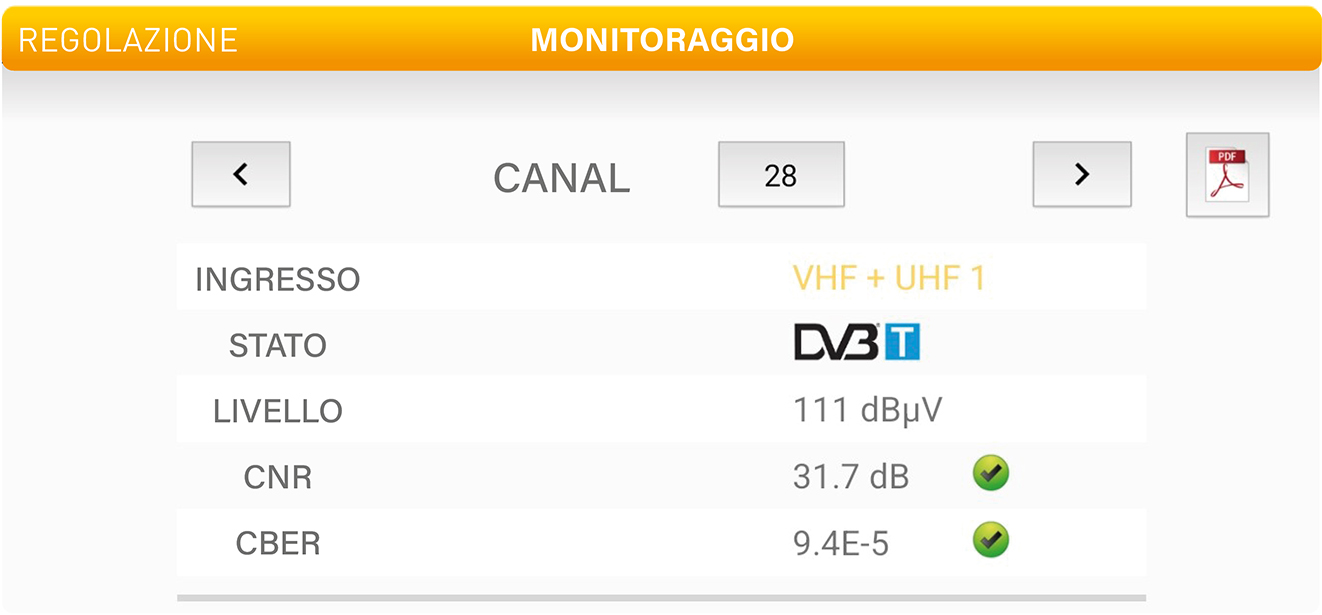

• Monitoraggio: nei modelli PRO è possibile stabilire per ogni filtro se sul canale configurato è presente una trasmissione DVB-T o DVB-T2 e controllarne i parametri di qualità. È anche possibile generare un rapporto PDF con la configurazione, i canali e le misure.
  Sebbene questa funzione sia molto utile per un rapido controllo, dovrebbe sempre essere accompagnata da una verifica con misuratore di campo professionale per garantire la certificazione accurata dell'impianto.
• DAB: n caso di ricezione di segnali radio digitali DAB, l'antenna deve essere collegata all'ingresso 4. In ASuite, selezionare DAB nella programmazione dei filtri dell'ingresso 4 (IN-OUT) per il filtraggio passa-banda.
• FM: è possibile attivare o disattivare l'ingresso FM e selezionare il livello di uscita desiderato.

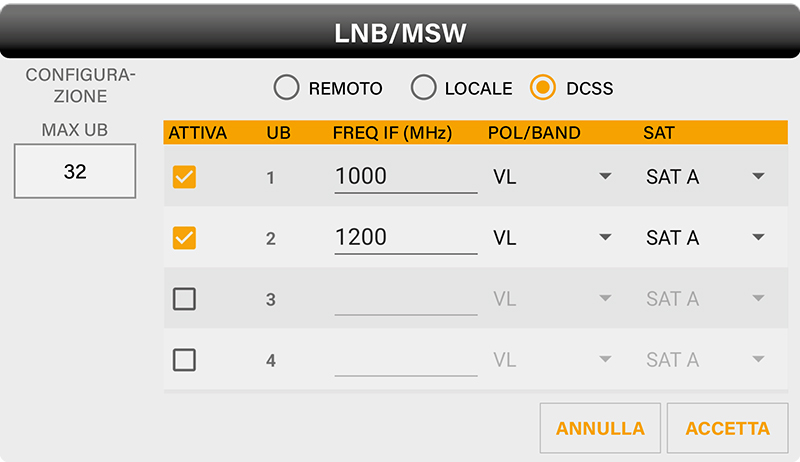

• SAT: i modelli SAT supportano un ingresso segnali satellitari che può essere attivato o disattivato), per il quale è possibile scegliere 3 diverse configurazioni nell'opzione "LNB/MSW":
  • Remoto: il ricevitore collegato a valle nella distribuzione che sceglie la polarità richiesta all'LNB o all'MSW.
  • Locale: è l'utente che imposta la polarità richiesta all'LNB o all'MSW.
  • DCSS: l'utente configura le bande utente (UB, User Band) desiderate, indicandone il valore, le frequenze e altri parametri. La configurazione dCSS è solitamente più stabile tra una zona e l'altra, pertanto salvataggio e recupero possono essere effettuati indipendentemente dalle altre regolazioni, in modo da non sovrascrivere i parametri selezionati per la TDT.
  Nella sezione SAT, è possibile selezionare anche i valori di attenuazione ed equalizzazione desiderati.
• Salva / Apri : onsentono di salvare le configurazioni effettuate in precedenza e di recuperarle; si tratta di una funzione particolarmente utile per risparmiare tempo quando si lavora su impianti che si trovano nella stessa area. Dopo aver caricato una configurazione memorizzata, è necessario inviarla alla centrale.
• Esporta/Importa : questa funzione, complementare alla precedente, permette di condividere le configurazioni precedentemente salvate con altri utenti o dispositivi. Ciò è particolarmente utile per gli utenti che lavorano con diversi dispositivi mobili o per aziende di installazione con diversi professionisti che utilizzano le stesse configurazioni.
• Blocco dell'unità : onsente di impostare un codice di blocco per la configurazione della centrale. In caso di smarrimento del codice, la centrale deve essere inviata in fabbrica per essere sbloccata.
• Timer rete BT: consente di modificare la configurazione di spegnimento della rete Bluetooth della centrale, che per impostazione predefinita si spegne automaticamente dopo 2 ore dall'accensione. Questa opzione si trova nel menu "Regolazioni" .

Per ulteriori informazioni, vedere il video tutorial per la configurazione guidata di Avant 12 con ASuite.
