Module multiplexeur optique (WDM) 1310/1490 - 1550nm

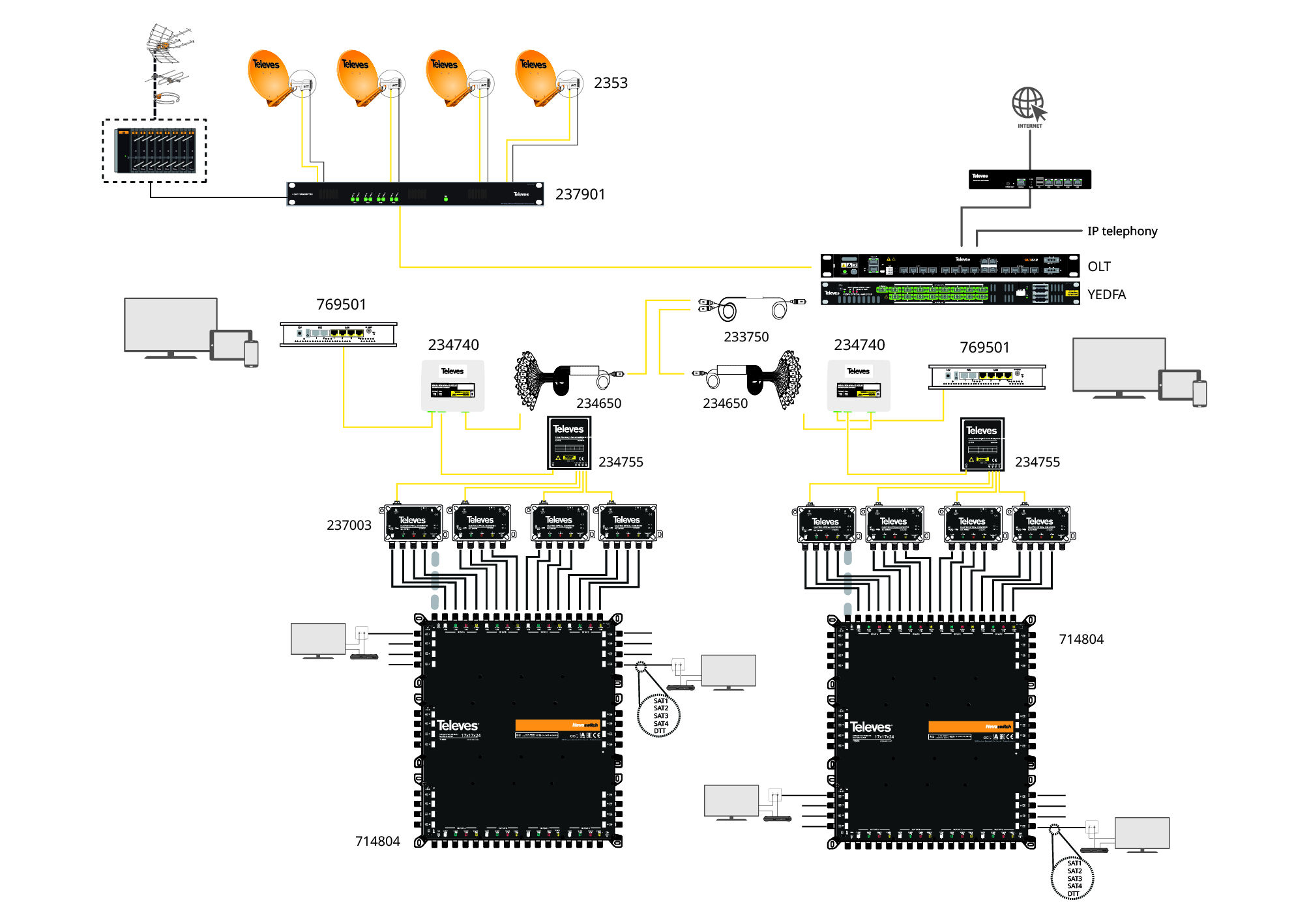

Dispositif passif conçu pour multiplexeur/démultiplexer deux signaux optiques : un à 1310/1490 nm (GPON) et un autre à 1550 nm (RF Overlay). Il optimise l’infrastructure en transmettant à la fois le signal de données GPON et le signal télévision sur la même fibre optique. Il peut également être utilisé pour combiner les signaux de deux émetteurs optiques Overlight, l’un avec une sortie à 1310 nm et l’autre à 1550 nm, permettant ainsi la transmission de 2 satellites et de la TNT sur une seule fibre. Son boîtier compact et robuste permet une installation murale ou sur rail DIN.
- Bajas pérdidas de inserción
- Conectores SC/APC
- Carcasa en plástico ABS de color blanco (RAL 9003)
| Nombre d’entrées | 1 | ||||
|---|---|---|---|---|---|
| Nombre de sorties | 2 | ||||
| Longueur d’onde | nm |
| |||
| Bande passante du canal | nm |
| |||
| Puissance optique max. | dBmW | 21,3 | |||
| Pertes d’insertion | dB | < 0,5 | |||
| Pertes de retour optiques | dB | > 50 | |||
| Directivité | dB | > 50 | |||
| Perte de polarisation (PDL) | dB | < 0,1 | |||
| PMD | ps | < 0,1 | |||
| Connecteurs optiques | SC/APC | ||||
| Température de fonctionnement | °C | -5 ... 45 |
Datos Físicos
Poids net: 106 g
Poids brut: 106 g
Largeur: 119 mm
Hauteur: 94 mm
Profondeur: 34 mm
Poids du produit principal: 106 g
Embalaje
Boîte 1 pièces
