  • Central banda ancha DTKom de línea, "power doubling" DOCSIS, 1 entrada: C.Retorno + MATV

Central banda ancha DTKom de línea, "power doubling" DOCSIS, 1 entrada: C.Retorno + MATV

Central amplificadora de alta potencia diseñada para distribución de operadores de CATV. Su ancho de banda expandido (87-1006MHz) la hace compatible en entornos DOCSIS.
Dispone de canal de retorno conmutable activo o pasivo (5-65MHz), lo que posibilita su uso en redes CoaxData.

Ref. 451203
Códigos
Ficha de producto
Ref. lógica: HV3040RK28
EAN13: 8424450177587
SKU
451203
Añadir para comparar
Cargando...

Televés se reserva el derecho de modificar el producto

Destaca por
  • Canal directo hasta 1GHz
  • Canal de retorno pasivo o activo 5 - 65MHz
  • Diseñadas con tecnología Power Doubling, que garantiza niveles de 129 dBμV en terrestre
  • Integra una fuente de alimentación conmutada de alto rendimiento y bajo consumo
  • Chasis de alto blindaje, fabricado en Zamak. Su diseño facilita la refrigeración

Características principales
  • Ganancia configurable mediante un switch (alta/baja) y alto nivel de salida
  • Dotada de ecualizador, preacentuador y control de ganancia
  • Carátula frontal intuitiva, con ajustes y diagrama de bloques
  • LED indicador de señal en salida

Bandas MATV C. Ret.
Margen de frecuencias Mhz 87 ... 1006 5 ... 65
Ganancia dB 30 ... 40
(selec.)		 28 ... -3
Nivel de salida EN 50083 (IMD3) dBμV 2 tones -35dB 132 (72) 121 (61)
DIN 45004B 129 (69) 118 (58)
EN 50083 (IMD3) 2 Ch -60dB 126 (66) 115 (55)
EN 50083 (IMD2) 2Ch -60dB 119 (59) 94(34)
CTB, CSO, XMOD D42Ch -60dB 112 (52) -
Figura de ruido dB 8 6
Pérdidas de retorno de entrada 18 12
Pérdidas de retorno de salida 18 12
Atenuador 0 ... 20 -
Atenuador entre etapas 0 ... 20 -
Ecualizador 0 ... 10 0 ... 20
Ecualizador entre etapas 0 ... 10 -
Entrada Test MATV - 20
Salida Test MATV -20
Sin título-2
Tensión / frecuencia de red V~ 99 - 253
Consumo total AC mA~ max. 235 @99V~
115 @196V~
W 16
Índice de protección IP 20
Margen de temperatura de funcionamiento ºC -5 ··· +45

Datos Físicos

Peso neto: 1.890 g

Peso bruto: 2.150 g

Anchura: 280 mm

Altura: 141 mm

Profundidad: 50 mm

Peso del producto principal: 1.830 g

Embalaje

Caja 1 Unidades

Más Información
tlv_reflog HV3040RK28
tlv_tabla_especificaciones
Bandas MATV C. Ret.
Margen de frecuencias Mhz 87 ... 1006 5 ... 65
Ganancia dB 30 ... 40
(selec.)		 28 ... -3
Nivel de salida EN 50083 (IMD3) dBμV 2 tones -35dB 132 (72) 121 (61)
DIN 45004B 129 (69) 118 (58)
EN 50083 (IMD3) 2 Ch -60dB 126 (66) 115 (55)
EN 50083 (IMD2) 2Ch -60dB 119 (59) 94(34)
CTB, CSO, XMOD D42Ch -60dB 112 (52) -
Figura de ruido dB 8 6
Pérdidas de retorno de entrada 18 12
Pérdidas de retorno de salida 18 12
Atenuador 0 ... 20 -
Atenuador entre etapas 0 ... 20 -
Ecualizador 0 ... 10 0 ... 20
Ecualizador entre etapas 0 ... 10 -
Entrada Test MATV - 20
Salida Test MATV -20
Sin título-2
Tensión / frecuencia de red V~ 99 - 253
Consumo total AC mA~ max. 235 @99V~
115 @196V~
W 16
Índice de protección IP 20
Margen de temperatura de funcionamiento ºC -5 ··· +45
tlv_ean 8424450177587
tlv_dim_product_x 280
tlv_dim_product_x_label Anchura
tlv_dim_product_x_unit mm
tlv_dim_product_y 141
tlv_dim_product_y_label Altura
tlv_dim_product_y_unit mm
tlv_dim_product_z 50
tlv_dim_product_z_label Profundidad
tlv_dim_product_z_unit mm
tlv_weight_product_label Peso del producto principal
tlv_weight_product 1.830
tlv_weight_product_unit g
tlv_gross_weight_label Peso bruto
tlv_gross_weight 2.150
tlv_gross_weight_unit g
tlv_net_weight_label Peso neto
tlv_net_weight_unit g
tlv_net_weight 1.890
tlv_1_type_pack Caja
tlv_1_type_pcs_pack Unidades
tlv_1_pcs_pack 1

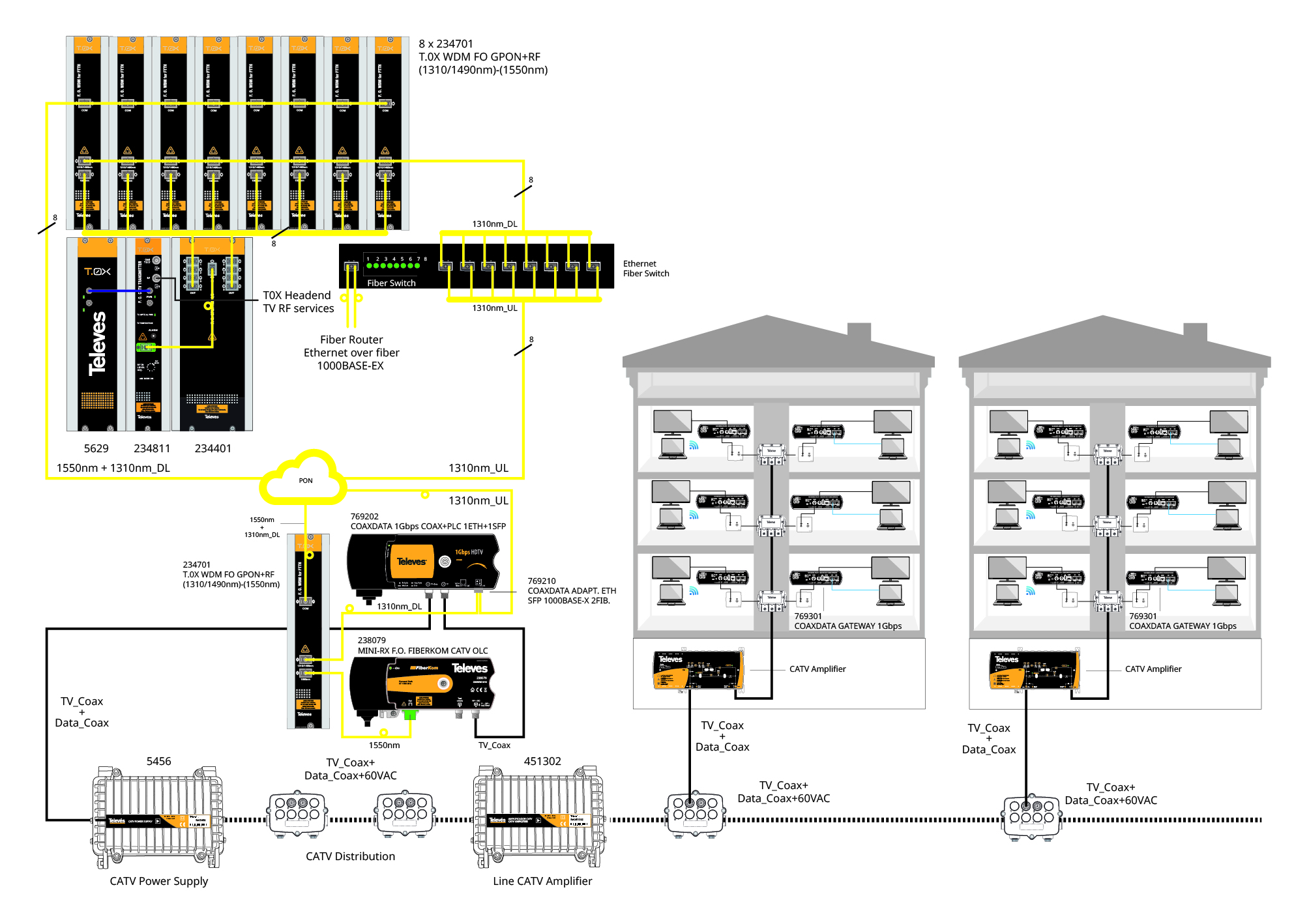

Red CATV con CoaxData.
El servicio de datos y TV (Ethernet por fibra y Video Overlay) llegan por fibra hasta el emplazamiento del CoaxData maestro. Desde ahí se establece una red coaxial de datos y TV. Las centrales Ref.451302 y 451203, por disponer de Canal de Retorno pasivo, permiten la bidireccionalidad necesaria de CoaxData.
