Cavo dati DK6000A U/UTP Cat 6A B2ca LSFH 23AWG

Cavo dati DK6000A U/UTP Cat 6A B2ca LSFH 23AWG

Cavo dati DK6000A U/UTP Cat 6A Cca LSFH 23AWG

Cavo dati categoria 6A e Euroclasse Cca di tipo U/UTP (non schermato), con conduttori di rame e guaina LSFH (bassa emissione di fumo e senza alogeni), colore viola.
Raggiunge una larghezza di banda fino a 650 MHz (superiore ai 500 MHz specificati dallo standard).

Consigliato per PoE e PoE++.

Art. 219312
Articoli
Scheda prodotto
ID.NR: CAT6ALU500V
EAN13: 8424450251423
SKU
219312
Aggiungi al confronto
Caricamento...

Televes si riserva il diritto di modificare il prodotto e/o specifiche tecniche indicate

Distingui per
  • Cavo dati di tipo U/UTP
  • Conduttore interno in rame solido (23AWG)
  • Tecnicamente compatibile con tecnologia PoE/PoE+/PoE++ (Power over Ethernet), permette di alimentare via cavo i dispositivi di rete
  • Guaina esterna LSFH (Low Smoke Free of Halogen)
  • Velocità nominale del 68%
  • Certificato secondo le normative applicabili definite nelle dichiarazioni di conformità e prestazioni disponibili
  • Testato e conforme dal laboratorio Force Technology secondo la certificazione disponibile

Scopri

Categoria 6A

Il cavo dati Cat 6A (augmented) ha origine dal Cat 6 ed è retrocompatibile con gli standards di categoria inferiore (Cat 6/5e e Cat 3). La categoria 6A si evolve rispetto alla categoria 6, permettendo di raggiungere frequenze di trasmissione fino a 500 MHz (per ogni coppia) con una capacità di trasmissione fino a 10 Gbps. Inoltre include caratteristiche e specifiche per evitare la diafonia (crosstalk). Questo tipo di cavo dati si utilizza per installazioni 10BASE-T, 100BASE-T, 1000BASE-T e 10GBASE-T.

I nostri cavi di categoria 6A si distinguono per:

  • Conforme con TIA/EIA-568B.2-1
  • Capacità di trasmissione fino a 10Gbps
  • Larghezza di banda fino a 650 MHz (superiore ai 500 MHz specificati dallo standard)
  • Impedenza nominale di 100 ohms
  • Resistenza massima per conduttore inferiore a 9,38 ohms/100m

Compatibilità dei connettori RJ45 con i cavi dati Televes:

Articolo 219602 219701 219910 212201   2123   212302 212305 212310 212101 219302 219312 219322
Connettori
femmina		 209901/209907 OK OK OK OK OK OK OK OK X X X X
209905 OK OK OK OK OK OK OK OK X X X X
209921/209925 OK OK OK OK OK OK OK OK X X OK X
209926 OK OK OK OK OK OK OK OK X X OK X
209903 OK* OK* OK* OK* OK* OK* OK* OK* OK X X X
209923 OK* OK* OK* OK* OK* OK* OK* OK* OK OK OK* OK
209929/209501 OK* OK* OK* OK* OK* OK* OK* OK* OK OK OK* OK
Connettori
maschio		 209902 OK OK OK OK OK OK OK OK X X X X
209961/209962 OK OK OK OK OK OK OK OK X X X X
209904 OK* OK* OK* OK* OK* OK* OK* OK* OK X X X
209906 OK OK OK OK OK OK OK OK X X X X
209965/209966 OK OK OK OK OK OK OK OK X X X X
209922 OK* OK* OK* OK* OK* OK* OK* OK* X X OK X
209924 OK* OK* OK* OK* OK* OK* OK* OK* OK* OK OK* OK

OK Compatibile
OK* Compatibile, ma ci sono opzioni migliori
X Incompatibile
** Compatibilità meccanica

Che cos'è la tecnologia PoE?

La tecnologia PoE (Power over Ethernet) consente la trasmissione simultanea di alimentazione e dati sullo stesso cavo di rete Ethernet, eliminando la necessità di alimentatori esterni. Attualmente, esistono tre standard principali: IEEE 802.3af (PoE), IEEE 802.3at (PoE+) e IEEE 802.3bt (PoE+/4PPoE).
Quest'ultimo definisce due tipi aggiuntivi (Tipo 3 e Tipo 4) con livelli di potenza più elevati, per un totale di quattro livelli PoE.
I tre aspetti che differenziano i diversi tipi di PoE sono:

  • Potenza massima del PSE (Power Sourcing Equipment): indica la quantità massima di potenza elettrica che può essere fornita da un'apparecchiatura tramite il cavo Ethernet.
  • Potenza del PD (Powered Device): è la potenza elettrica che può essere ricevuta dal dispositivo alimentato dal cavo.
  • Numero di doppini intrecciati utilizzati: si riferisce al numero di doppini intrecciati nel cavo Ethernet utilizzati per fornire energia elettrica.
Standard Tipo di PoE Potenza massima PSE Potenza per il PD Numero di coppie utilizzate
IEEE 802.3af Tipo 1 PoE 15,4 W 12,95 W 2
IEEE 802.3at Tipo 2 PoE+ 30 W 25,5 W 2
IEEE 802.3bt Tipo 3 PoE++
4PPoE		 60 W 51 W 4
Tipo 4 90-100 W 71 W 4
Utilizzi consigliati in base al tipo di PoE:
  • Tipo 1: Telefoni IP, telecamere IP di base, access point Wi-Fi a basso consumo, sensori o semplici dispositivi IoT.
  • Tipo 2: Access point Wi-Fi dual band, telecamere IP con sensore di movimento (PTZ), videotelefoni IP, sistemi di allarme.
  • Tipo 3: Access point Wi-Fi 6 / Wi-Fi 6E, telecamere PTZ riscaldate, terminali multimediali, apparecchiature per videoconferenza.
  • Tipo 4: Monitor o touch screen, desktop, apparecchiature di rete ad alte prestazioni.
I dispositivi compatibili con un determinato tipo di PoE possono anche essere alimentati tramite un tipo superiore, offrendo maggiore versatilità e scalabilità nelle installazioni.
I cavi e connettori dati consigliati per i Tipi 3 e 4 sono i CAT6A e superiori con schermatura. Questa raccomandazione si basa sulla loro migliore capacità di dissipare il calore generato durante la trasmissione dell'energia elettrica.
I cavi e connettori CAT6A UTP sono tecnicamente compatibili con la tecnologia PoE++, ma possono presentare limitazioni su distanze superiori a 55 metri. Poiché non sono schermati, la dissipazione termica è meno efficiente, il che può provocare cadute di tensione lungo il percorso e compromettere il corretto funzionamento del dispositivo alimentato. Lo stesso vale per i CAT5e e CAT6; sono compatibili con PoE++ ma non consigliati per distanze superiori a 55 metri.
Principali vantaggi della tecnologia PoE nelle installazioni:
  • Installazione rapida ed economica utilizzando lo stesso cavo per alimentazione e trasmissione dati.
  • Maggiore flessibilità di installazione, eliminando la necessità di prese di alimentazione ausiliarie.
  • Gestione più efficiente e manutenzione ottimizzata grazie al monitoraggio e alla gestione dell'alimentazione di tutte le apparecchiature da un unico punto.
  • Riduzione dei costi evitando canalizzazioni elettriche e alimentatori esterni.
  • Maggiore sicurezza riducendo al minimo i rischi elettrici nell'impianto, grazie all'utilizzo di bassa tensione.

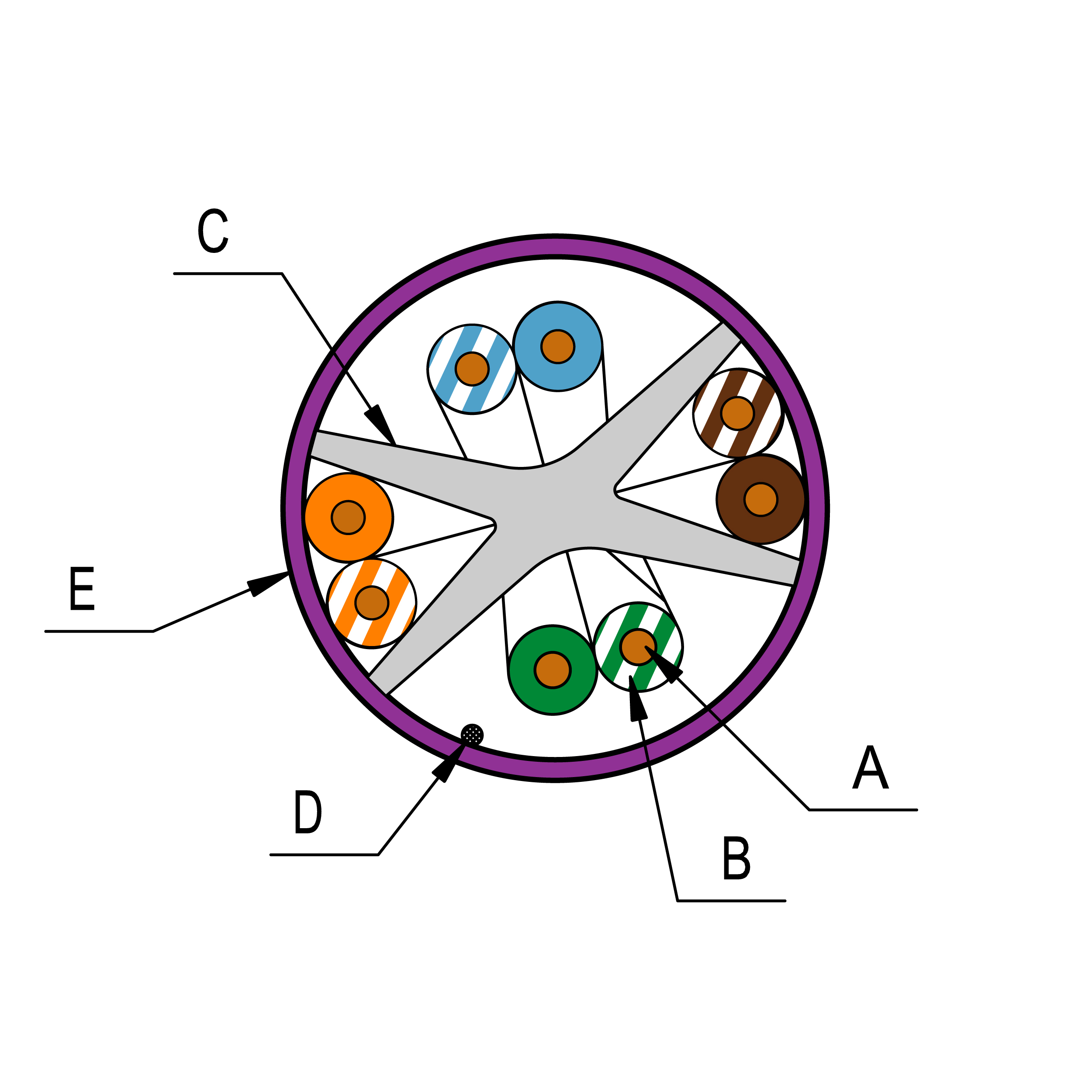

ModelloDK6000A
TipoU/UTP
EuroclasseCca
Euroclasse: Fumos1a
Euroclasse: Gocced1
Euroclasse: Aciditàa1
CategoriaCat 6A
Larghezza di banda di trasmissione650MHz
Capacità di trasmissione10Gbps
Ø Conduttore internomm0,56
Conduttore DiametroRame solido
Tipo di conduttore AWG23
Ø Conduttoremm1,01
Materiale ConduttorePolietilene
Riempimento a croceSi
Diametro Guaina esternamm6,4
Materiale Guaina esternaLSFH
Spessore Guaina esternamm0,5
Filo di strappoSi
Spark TestVac3000
Impedenza nominaleΩ100
Resistenza conduttore Ohm/100m < 9,38
Velocità nominale%72
Tensione di lavoroV300
Temperatura di funzionamento°C -25 ... 70
Frequenze
1 MHz4 MHz8 MHz10 MHz16 MHz20 MHz25 MHz31,25 MHz62,5 MHz100 MHz200 MHz250 MHz300 MHz400 MHz500 MHz600 MHz650 MHz
Attenuazione (max.)dB/100m
2,1 3,8 5,3 5,9 7,5 8,4 9,4 10,5 15 19,1 27,6 31,1 34,3 40,1 45 ----
Attenuazione (typ.)dB/100m
1,9 3,7 5,2 5,8 7,5 8,3 9,4 10,5 15 19,1 27,4 30,6 33,6 39,1 44,2 48,7 51
NEXT (min.)dB/100m
74,3 65,3 60,8 59,3 56,2 54,8 53,3 51,9 47,4 44,3 39,8 38,3 37,1 35,3 34 ----
NEXT (typ.)dB/100m
83,7 80,6 75,1 71 68,2 65,3 63,9 59,5 56 51,7 46 49,2 47,9 43,1 39,7 33,9 31,1
PS NEXT (min.)dB/100m
72,3 63,3 58,8 57,3 54,2 52,8 51,3 49,9 45,4 42,3 37,8 36,3 35,1 33,3 32 ----
PS NEXT (typ.)dB/100m
82,5 78,8 72,6 68,8 67 64,5 63,2 59 54,9 52,8 44,5 46,7 45 41,7 35,9 32 29
ACR-N (min.)dB/100m
72,2 61,5 55,5 53,4 48,7 46,4 43,9 41,4 32,4 25,2 12,2 7,2 2,8 -4,8 -12 ----
ACR-N (typ.)dB/100m
81,8 77 70 65 60,7 56,8 54,4 48,9 41 32,6 19,8 18,6 14,9 5,6 -3,3 -14,8 -19,9
PS ACR-N (min.)dB/100m
70,2 59,5 53,5 51,4 46,7 44,4 41,9 39,4 30,4 23,2 10,2 5,2 0,8 -6,8 -14 ----
PS ACR-N (typ.)dB/100m
80,6 75,1 67,5 63 59,8 56,4 53,8 48,4 39,9 31,7 18,5 16,5 13,2 4,6 -6,3 -15 -20
ACR-F (min.)dB/100m
67,8 55,8 49,7 47,8 43,7 41,8 39,8 37,9 31,9 27,8 21,8 19,8 18,3 15,8 14 ----
ACR-F (typ.)dB/100m
80,7 68,9 62,7 61,3 59,1 58,8 57,9 56,1 45,4 47,9 33,6 37,1 35,8 28,5 28,2 26 25,4
PS ACR-F (min.)dB/100m
64,8 52,8 46,7 44,8 40,7 38,8 36,8 34,9 28,9 24,8 18,8 16,8 15,3 12,8 11 ----
PS ACR-F (typ.)dB/100m
78,6 67 61 59,7 57,1 56 54,4 53,8 43,1 46,2 32,7 34,9 33,7 27,3 26,5 23,4 22,8
Perdite di ritorno (min.)dB
20 23 24,5 25 25 25 24,3 23,6 21,5 20,1 18 17,3 16,8 15,9 15 ----
Perdite di ritornodB
27,4 30 32,4 30,6 33,1 33 31,5 31,5 28,3 30,1 29,2 24,8 23,3 23,1 20,1 18,2 15,2

Dati fisici

Peso netto: 52 g

Peso lordo: 54 g

Larghezza: 7 mm

Altezza: 1.000 mm

Profondità: 7 mm

Peso del prodotto principale: 52 g

Imballaggio

Bobina 500 m

Pallet 8000 m
