Ricevitore ottico dCSS Overlight con 2 uscite dCSS/Legacy+Terr. e 2 uscite Terr. Per applicazioni SKY, FM/DAB/UHF/SAT
L'elettronica avanzata e l'ingegneria ottica che illuminano la tua TV
Questo ricevitore ottico completo WideBand satellitare e terrestre cattura il segnale ottico TV su un'unica fibra (1200...1600 nm) e ripristina i segnali TV terrestri e satellitari originali, fornendo 4 uscite RF: 2 uscite dCSS/Legacy + Terr. e 2 uscite Terr.
Grazie alla sua elettronica ottimizzata e alle basse perdite, consente di ridurre il numero di amplificatori necessari e semplifica l'implementazione nella progettazione di installazioni condominiali, preservando la qualità del segnale durante tutto il processo. Inoltre è perfettamente indicato per l'utilizzo in impianti GPON, e si adatta perfettamente alle applicazioni SKY.

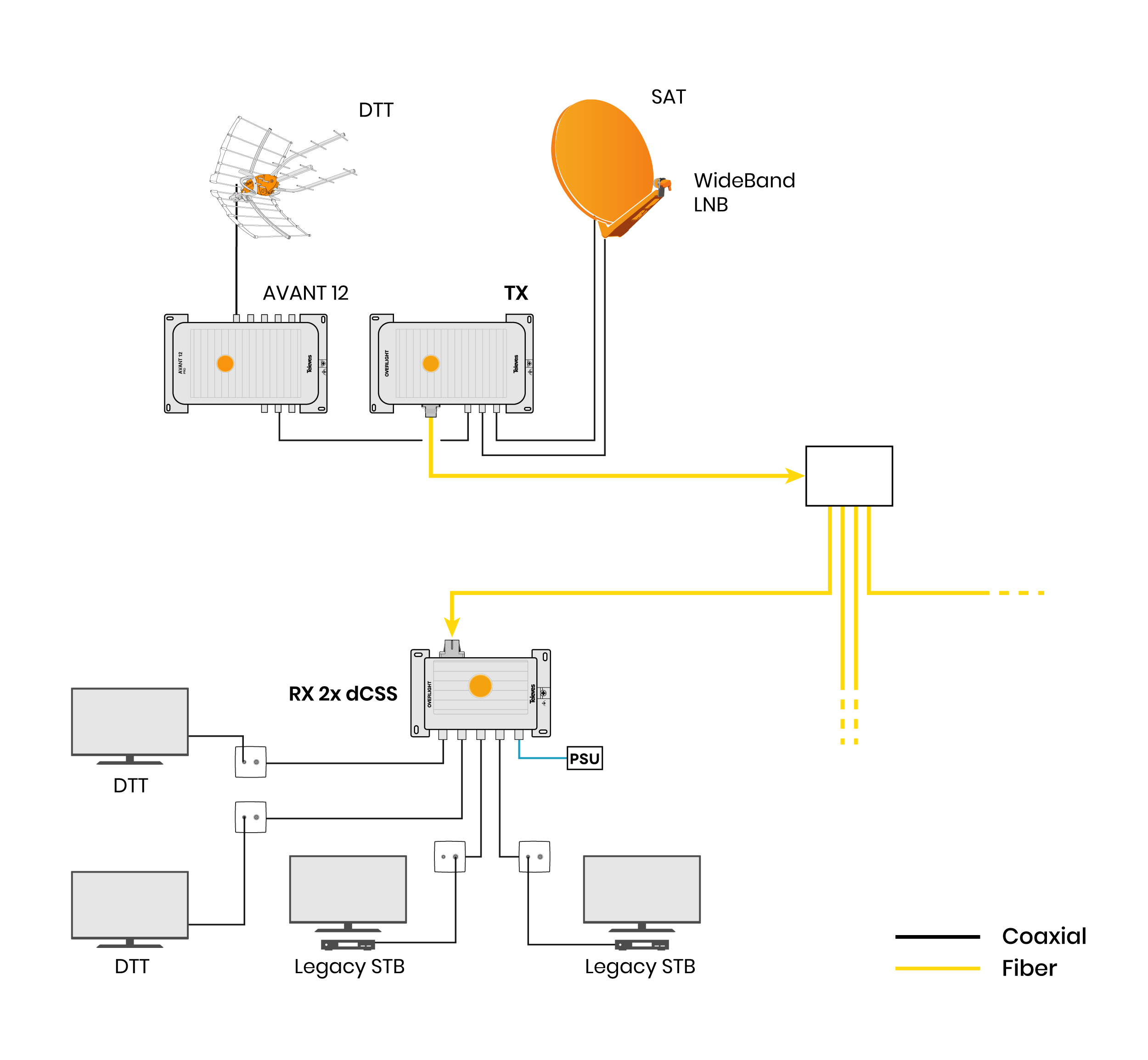

Questo dispositivo fa parte del sistema Overlight, che distribuisce segnali satellitari e terrestri a più utenti attraverso un'unica fibra ottica.
EAN13: 8424450317433
- Dimensioni molto leggeri e compatte
- Compatibile con le distribuzioni GPON
- Supporta le modalità SKY
- Basse perdite
- Elettronica ottimizzata
- Design, qualità e produzione europei al 100%
- Connettore ottico SC/APC
- Connettori RF di tipo F
- Telaio in Zamak ad alta schermatura
- Montaggio a parete
- Include alimentatore esterno
| Numero di uscite | 4 | ||||
|---|---|---|---|---|---|
| Numero di uscite TERR | 4 | ||||
| Numero di uscite dCSS | 2 | ||||
| Standard dCSS | Sky (EN50494/EN50607) | ||||
| Numero di uscite Legacy | 2 | ||||
| Ingressi/Bandes |
| ||||
| Intervallo di frequenze d’uscita | MHz |
| |||
| Livello di uscita | dBµV |
| |||
| Lunghezza d’onda in ingresso | nm | 1200 ... 1600 | |||
| Potenza ottica di ingresso | dBm | -13 ... -6 | |||
| Perdita di ritorno ottica | dB | > 40 | |||
| Dispositivo ricevitore ottico | Fotodiodo PIN InGaAs | ||||
| Connettori ottici | SC/APC | ||||
| Connettori RF | “F” femmina | ||||
| Impedenza | Ω | 75 | |||
| Alimentazione | Vdc | 12 ... 18 | |||
| Massimo consumo attuale (@12V) | mA | 550 | |||
| Massimo consumo attuale (@18V) | mA | 410 | |||
| Tensione d’ingresso dell'alimentatore | Vac | 100 ... 240 | |||
| Corrente max. ingressi dell'alimentatore | mA | 600 | |||
| Tensione d’uscita dell'alimentatore | Vdc | 12 | |||
| Max. corrente d’uscita dell'alimentatore | A | 1,5 | |||
| Indice di protezione dell'alimentatore | 23 | ||||
| Temperatura di funzionamento dell'alimentatore | °C | -5 ... 45 | |||
| Temperatura di funzionamento | °C | -5 ... 45 |
Queste misure sono condizionate all'utilizzo di un trasmettitore Overlight
Dati fisici
Peso netto: 540 g
Peso lordo: 570 g
Larghezza: 125 mm
Altezza: 91 mm
Profondità: 30 mm
Peso del prodotto principale: 360 g
Imballaggio
Scatola 1 pz.
