Receptor óptico Overlight Quattro FM/DAB/UHF/SAT
Ingeniería electrónica y óptica optimizadas, al servicio de la TV
Receptor óptico de satélite Wideband y banda terrestre encargado de captar una señal óptica de TV (1200...1600nm), procesarla y recuperar las señales RF originales. Ofrece por una salida TV terrestre y por otras cuatro TV satélite en modo quattro, proporcionando en cada conector una combinación de banda y polaridad (Ha, Va, Hb, Vb).
Incorpora tecnología OLC (Optical Level Control), manteniendo el nivel de salida de RF constante independientemente del nivel de señal óptico en la entrada y la carga de canales.
Gracias a su comportamiento electrónico optimizado y sus bajas pérdidas, es posible reducir el número de dispositivos amplificadores necesarios y simplificar el despliegue en instalaciones colectivas, preservando la calidad de la señal de principio a fin. Además, está totalmente indicado para su uso en instalaciones de GPON.

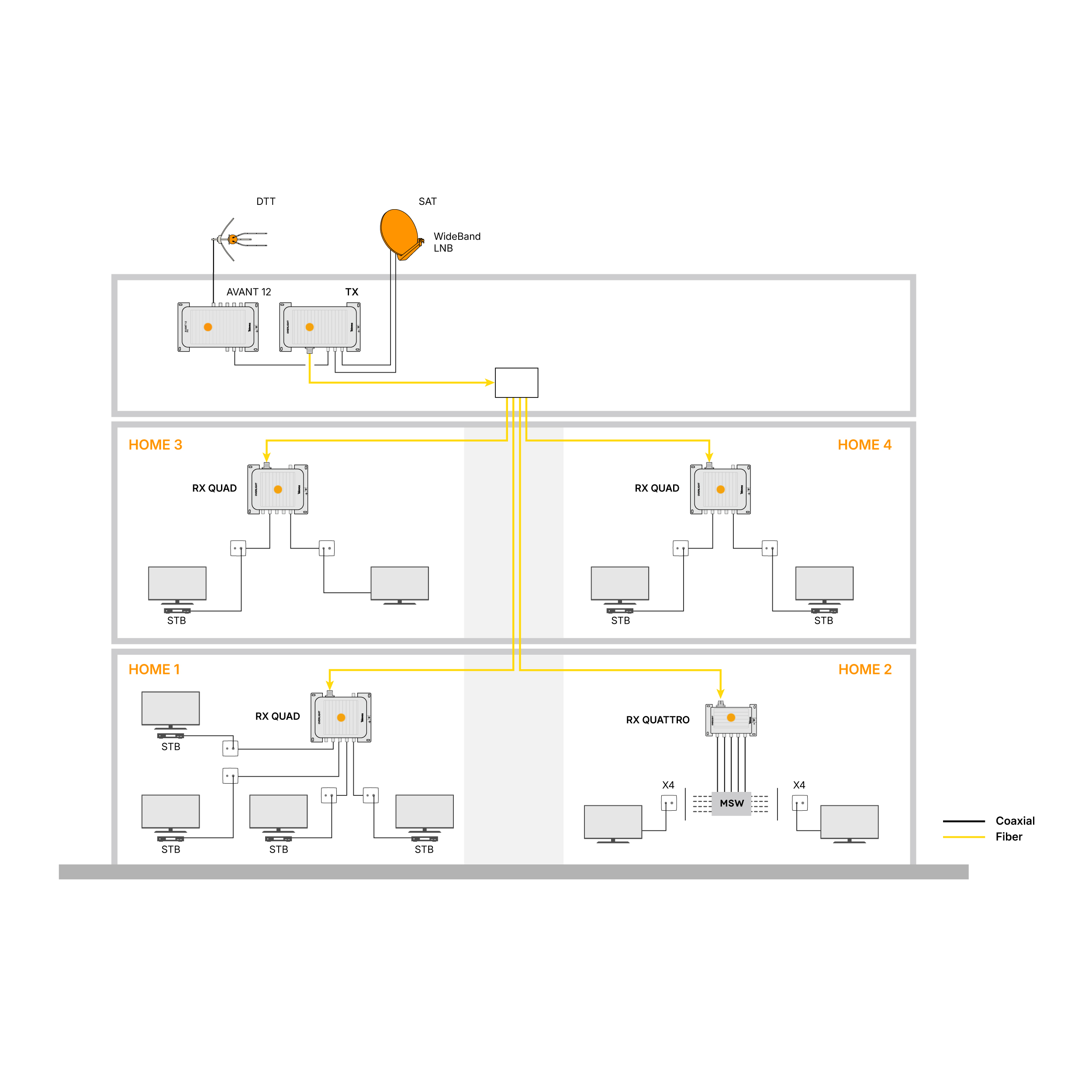

Este dispositivo forma parte del sistema Overlight que realiza la distribución de señales de satélite y TDT a múltiples usuarios a través de una única fibra óptica.
EAN13: 8424450333303
- Nivel de salida RF constante gracias a la tecnología OLC (Optical Level Control)
- Fácil instalación en espacios reducidos, gracias a su diseño ultra compacto
- Distribución sobre fibra óptica con bajas pérdidas e inmunidad a interferencias
- Compatible con despliegues GPON
- Chasis robusto y de alto blindaje frente a interferencias, fabricado en Zamak
- Atornillable en pared
- Alimentación remota a través del multiswitch
- Muy bajo consumo energético (<5 W), 50% menos que la generación anterior
- Diseño, calidad y fabricación 100% europea
| Número de salidas | 5 | |||
|---|---|---|---|---|
| Número de salidas TERR | 1 | |||
| Número de salidas Legacy | 4 | |||
| Entradas |
| |||
| Margen de frecuencia de salida | MHz |
| ||
| Nivel de salida (rango OLC) | dBµV |
| ||
| Longitud de onda de entrada | nm | 1200 ... 1600 | ||
| Rango OLC | dBm | -10 ... -1 | ||
| Potencia de entrada óptica | dBm | -15 ... 1 | ||
| Pérdidas ópticas de retorno | dB | > 40 | ||
| Dispositivo receptor óptico | Fotodiodo PIN InGaAs | |||
| Conectores ópticos | SC/APC | |||
| Conectores RF | "F" hembra | |||
| Impedancia | Ω | 75 | ||
| Tensión de alimentación | Vdc | 12 ... 18 | ||
| Consumo de corriente max (@12V) | mA | 370 | ||
| Consumo de corriente max (@18V) | mA | 250 | ||
| Temperatura de funcionamiento | °C | -5 ... 45 |
Según las condiciones de medida establecidas por el transmisor de la gama Overlight que se utilice
Datos Físicos
Peso neto: 360 g
Peso bruto: 390 g
Anchura: 125 mm
Altura: 91 mm
Profundidad: 30 mm
Peso del producto principal: 360 g
Embalaje
Caja 1 Unidades
