Procesador Twin Desplazar en frecuencia cualquier modulación

Procesador Twin Desplazar en frecuencia cualquier modulación

Módulo que procesa 2 canales de entrada, analógicos o digitales, independientemente del tipo de servicio, para funcionar como conversor de canal (utilizando canales de entrada y salida diferentes) o como amplificador (con el mismo canal de entrada y salida).

Ref. 564901

Códigos

Ficha de producto

Ref. lógica: UCC-T
EAN13: 8424450149607

SKU

564901

Saltar al final de la galería de imágenes

Televés se reserva el derecho de modificar el producto

Saltar al comienzo de la galería de imágenes

Destaca por

Filtrado SAW (Surface Acoustic Wave). Dota de alta selectividad, evitando interferir los canales adyacentes.
Pendiente ajustable, para balancear la señal dentro del ancho de banda.
Controlable remotamente con el CDC (Control de Cabeceras)
En modo conversor, permite asignar un canal de salida diferente al de entrada (Twin).
En modo amplificador, permite ecualizar y filtrar un Múltiplex Digital para adecuarlo a los niveles del resto de señales.

ENTRADA A/D	RF	Frecuencia de entrada	MHz	47...862
		Pasos de frecuencia	KHz	125 (digital), 166 (digital), 250 (analógico)
		Margen de enganche	KHz	± 500
		Ganancia lazo de entrada	dB	0 ± 3
		Nivel de entrada	dB	50 a 80
		Ancho de banda (filtro)	MHz	8
		Alimentación preamplificadores	Vdc	0, 12, 24
		Pérdidas de retorno	dB	> 10
		Impedancia	Ω	75
SALIDA A/D	RF	Frecuencia de Salida	MHz	47...862
		Pasos de frecuencia	KHz	125 (digital), 166 (digital), 250 (analógico)
		Nivel de salida máximo	dBμV	85 ± 5 típ.
		Margen de regulación	dB	> 15
		Nivel de espúreos	dBc	> 60
		END (Equivalent Noise Degradation)	dB	< 2
		Pérdidas de paso		≤ 1,5
		Pérdidas de retorno		> 12
		Impedancia	Ω	75
GENERAL		Alimentación	Vdc	24
		Consumo	mA	400 (0 Prev.), 450 (1 Prev.)
		Índice de protección	IP	20

Datos Físicos

Peso neto: 895 g

Peso bruto: 895 g

Anchura: 50 mm

Altura: 219 mm

Profundidad: 172 mm

Peso del producto principal: 853 g

Embalaje

Caja 1 Unidades

Más Información

tlv_reflog

UCC-T

tlv_tabla_especificaciones

ENTRADA A/D	RF	Frecuencia de entrada	MHz	47...862
		Pasos de frecuencia	KHz	125 (digital), 166 (digital), 250 (analógico)
		Margen de enganche	KHz	± 500
		Ganancia lazo de entrada	dB	0 ± 3
		Nivel de entrada	dB	50 a 80
		Ancho de banda (filtro)	MHz	8
		Alimentación preamplificadores	Vdc	0, 12, 24
		Pérdidas de retorno	dB	> 10
		Impedancia	Ω	75
SALIDA A/D	RF	Frecuencia de Salida	MHz	47...862
		Pasos de frecuencia	KHz	125 (digital), 166 (digital), 250 (analógico)
		Nivel de salida máximo	dBμV	85 ± 5 típ.
		Margen de regulación	dB	> 15
		Nivel de espúreos	dBc	> 60
		END (Equivalent Noise Degradation)	dB	< 2
		Pérdidas de paso		≤ 1,5
		Pérdidas de retorno		> 12
		Impedancia	Ω	75
GENERAL		Alimentación	Vdc	24
		Consumo	mA	400 (0 Prev.), 450 (1 Prev.)
		Índice de protección	IP	20

tlv_ean

8424450149607

tlv_dim_product_x

tlv_dim_product_x_label

Anchura

tlv_dim_product_x_unit

tlv_dim_product_y

219

tlv_dim_product_y_label

Altura

tlv_dim_product_y_unit

tlv_dim_product_z

172

tlv_dim_product_z_label

Profundidad

tlv_dim_product_z_unit

tlv_weight_product_label

Peso del producto principal

tlv_weight_product

853

tlv_weight_product_unit

tlv_gross_weight_label

Peso bruto

tlv_gross_weight

895

tlv_gross_weight_unit

tlv_net_weight_label

Peso neto

tlv_net_weight_unit

tlv_net_weight

895

tlv_1_type_pack

Caja

tlv_1_type_pcs_pack

Unidades

tlv_1_pcs_pack

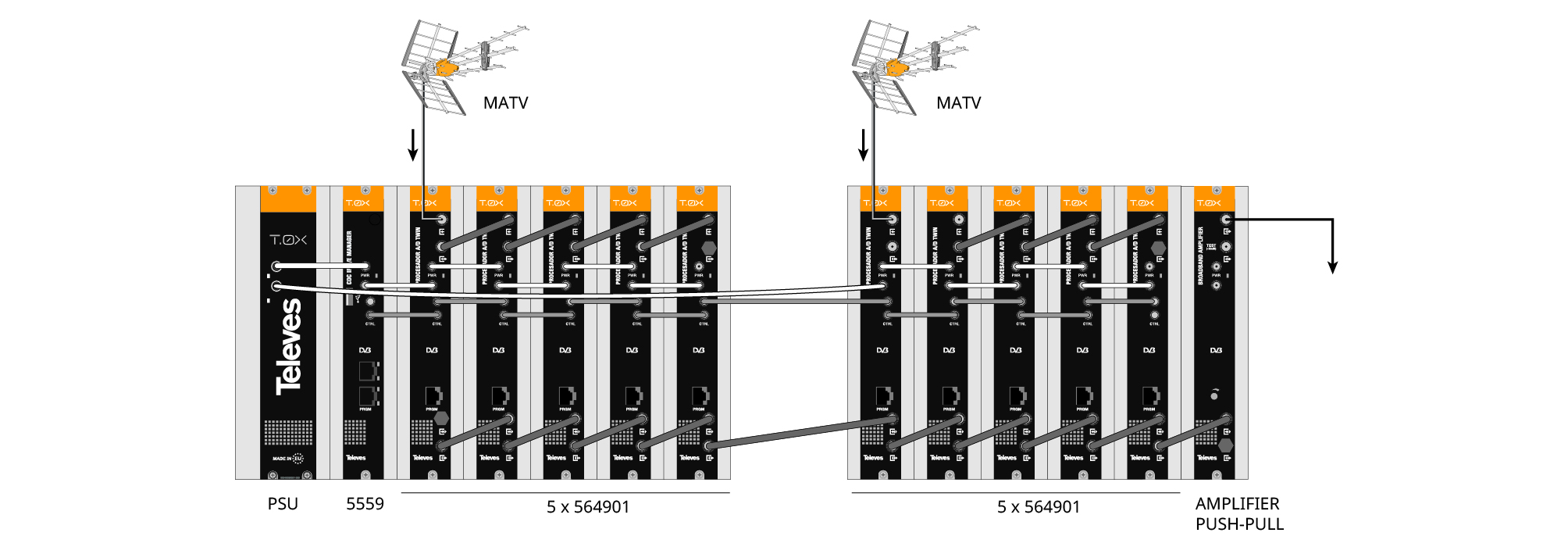

Distribución de 20 canales.

En la figura se muestra el montaje para la distribución de 10x2 canales procesados.
Es necesario tener en cuenta la limitación de 4A por salida en la fuente de alimentación.

Diagrama de bloques
