Démultiplexeur optique DWDM 1 entrée - 4 sorties : C34/C33/C32/C31

Module de démultiplexage optique pour les applications multi-satellites.

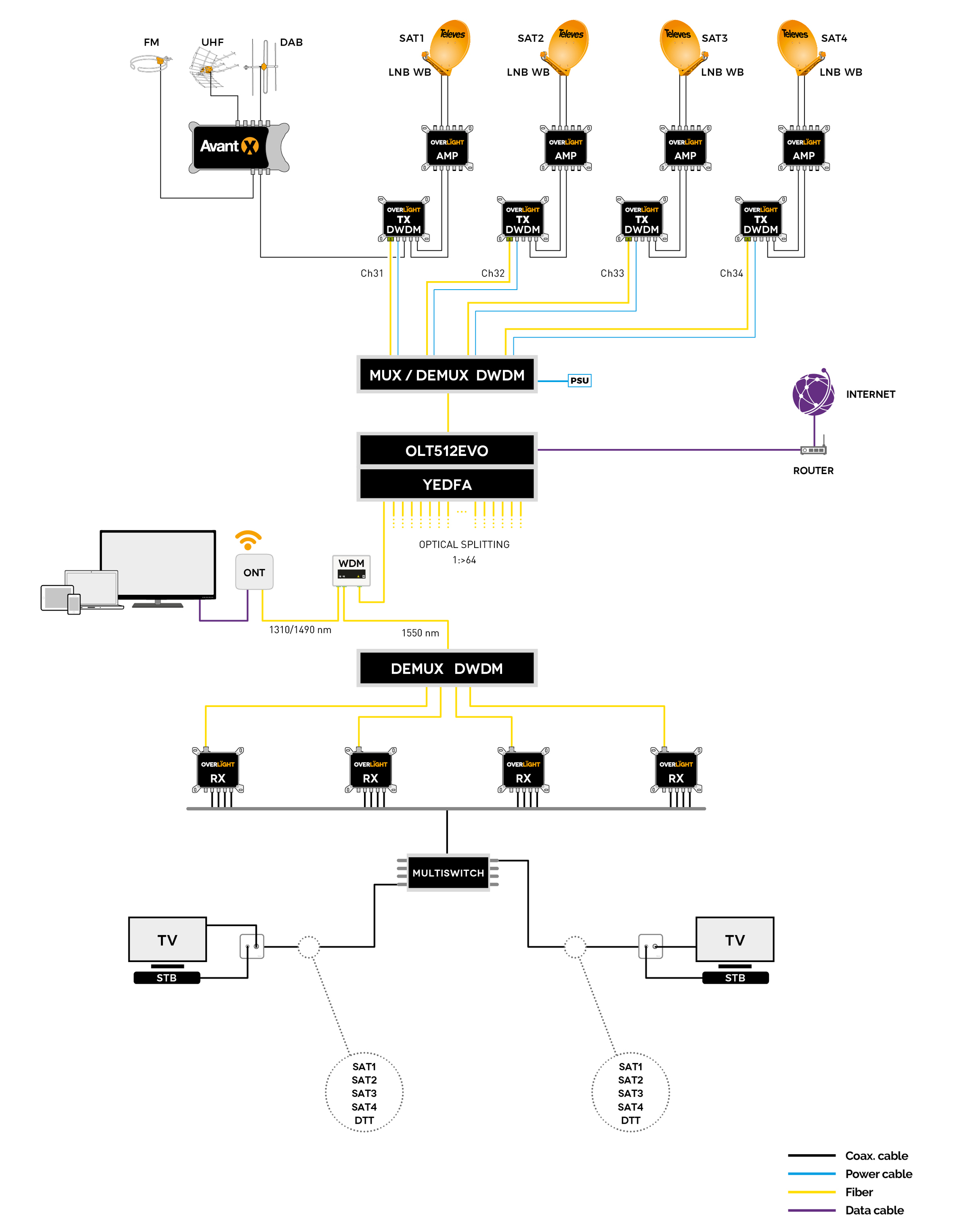

Cet appareil reçoit le signal satellite et terrestre de 4 émetteurs optiques précédemment multiplexés sur une seule fibre, les démultiplie et les envoie à travers 4 fibres à des longueurs d'onde de C34 (1550,12 nm) / C33 (1550,92 nm) / C32 (1551,72 nm) / C31 (1552,52 nm) aux différents récepteurs du système en utilisant la technique DWDM.

Réf. 234757
Codes
Fiche produit
EAN13: 8424450315415
SKU
234757
Ajouter au comparateur
Chargement en cours...

Televés se réserve le droit à tout moment de modifier le produit

Vous aimerez
  • Technologie DWDM (Dense Wavelength Division Multiplexing)
  • Compatible avec les émetteurs de la série Overlight pour des solutions de transmission TNT pour plus de 64 utilisateurs à travers une seule fibre optique (amplification nécessaire)
  • Moins de pertes de signal
  • Isolation élevée des canaux
  • Format compact et très discret
  • Conçu pour une installation à l'intérieur
  • Conception, qualité et fabrication 100% européenne
  • Connecteurs optiques SC/APC
  • Utilisation recommandée en combinaison avec le MUX réf. 234751

Nombre d’entrées1
Nombre de sorties4
Longueur d’ondenm
1550,12 1550,92 1551,72 1552,52
Canal optique
34 33 32 31
Pertes d’insertiondB
1,3 1 0,75 0,5
Puissance optique max.dBmW
26,9 26,9 26,9 26,9
Bande passante du canalnm
1549,9 ... 1550,341550,7 ... 1551,141551,5 ... 1551,941552,3 ... 1552,74
Puissance optique max.dBmW26,9
Pertes d’insertiondB < 1,8
Espace entre les canauxnm0,8
Isolation entre canaux adjacentsdB28
Isolation entre canaux non-adjacentsdB40
Pertes de retour optiquesdB > 45
DirectivitédB > 50
Perte de polarisation (PDL)dB < 0,15
Connecteurs optiquesSC/APC
Température de fonctionnement°C -5 ... 45
Indice de protection (IP)20

Datos Físicos

Poids net: 72 g

Poids brut: 122 g

Largeur: 100 mm

Hauteur: 80 mm

Profondeur: 10 mm

Poids du produit principal: 72 g

Embalaje

Boîte 1 pièces
