Récepteur optique Overlight Quattro FM/DAB/UHF/SAT
Une électronique et une conception optique améliorées pour sublimer votre téléviseur
Récepteur satellite optique à large bande et à bande terrestre chargé de capturer un signal TV optique (1200...1600nm), de le traiter et de récupérer les signaux RF d'origine. Il offre une sortie TV terrestre et quatre sorties TV satellite en mode quattro, fournissant dans chaque connecteur une combinaison de bande et de polarité (Hh, Vh, Hb, Vb).
Il intègre la technologie OLC (Optical Level Control), qui maintient le niveau de sortie RF constant quel que soit le niveau du signal optique à l'entrée et la charge du canal.
Grâce à son comportement électronique optimisé et à ses faibles pertes, il est possible de réduire le nombre de dispositifs d'amplification nécessaires et de simplifier le déploiement dans les installations collectives, en préservant la qualité du signal du début à la fin. Il est également parfaitement adapté aux installations GPON.
Ce dispositif fait partie du système Overlight qui distribue les signaux satellite et TNT à de multiples utilisateurs à travers une seule fibre optique.
- Niveau de sortie RF constant grâce à la technologie OLC (Optical Level Control)
- Installation facile dans les espaces réduits, grâce à son design ultra-compact
- Faible perte et immunité aux interférences sur la distribution par fibre optique
- Compatible avec les déploiements GPON
- Châssis en Zamak robuste et hautement blindé contre les interférences
- Montage mural

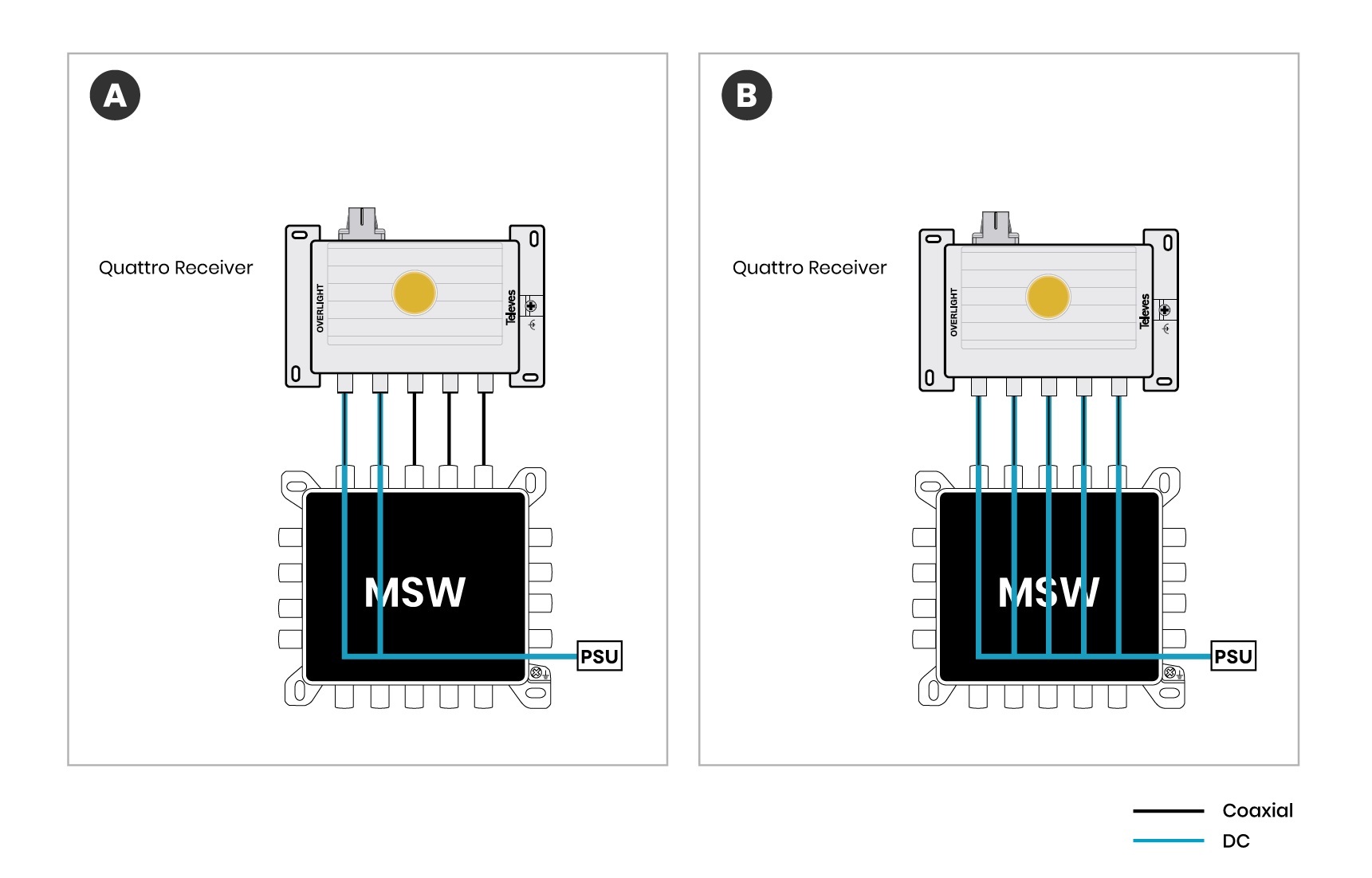

- Alimentation à distance via un commutateur multiple
- Très faible consommation d'énergie (<5 W), 50% de moins que la génération précédente
- Conception, qualité et fabrication 100% européennes
| Nombre de sorties | 5 | |||
|---|---|---|---|---|
| Nombre de sorties TERR | 1 | |||
| Nombre de sorties Legacy | 4 | |||
| Entrées |
| |||
| Bande passante de sortie | MHz |
| ||
| Niveau de sortie (plage OLC) | dBµV |
| ||
| Longueur d’onde d’entrée | nm | 1200 ... 1600 | ||
| Plage OLC | dBm | -10 ... -1 | ||
| Puissance optique d’entrée | dBm | -15 ... 1 | ||
| Pertes de retour optiques | dB | > 40 | ||
| Dispositif récepteur optique | Photodiode PIN InGaAs | |||
| Connecteurs optiques | SC/APC | |||
| Connectique RF | “F” femelle | |||
| Impédance | Ω | 75 | ||
| Tension d ́alimentation | Vdc | 12 ... 18 | ||
| Consommation de courant max. (@12V) | mA | 370 | ||
| Consommation de courant max. (@18V) | mA | 250 | ||
| Température de fonctionnement | °C | -5 ... 45 |
Ces mesures sont conditionnées à l'utilisation d'un émetteur Overlight
Datos Físicos
Poids net: 360 g
Poids brut: 390 g
Largeur: 125 mm
Hauteur: 91 mm
Profondeur: 30 mm
Poids du produit principal: 360 g
Embalaje
Boîte 1 pièces
