Un multiswitch non è mai stato così ingegnoso

Multiswitch da 5 ingressi (uno terrestre passivo e gli altri quattro per le polarità satellite) e 2 uscite utente dCSS/dSCR che supportano gli standard SCR I (EN50494) e SCR II (EN 50607) ed il modo legacy,rendendolo compatibile con qualunque set top box nuovo o esistente.
Tramite un semplice interruttore, è possibile utilizzarlo come terminale (tipologia a stella) o cascata. Inoltre, incorpora la funzione esclusiva DCFLEX che conferisce al Multiswitch una completa flessibilità per poter essere alimentato da qualsiasi parte dell'impianto. L'installatore ha la libertà di scegliere come alimentare il multiswitch, in modo da poter utilizzare l'opzione migliore per ogni scenario. Questa versatilità è acquisita grazie a diversi interruttori di controllo, ma soprattutto alla capacità del Multiswitch di isolare o meno (in termini di corrente) la cascata.

Art. 714101
Scheda prodotto
ID.NR: MSU5216SKY
EAN13: 8424450188613
SKU
714101
Distingui per

  • 2 uscite utente, fino a 16 bande utente ciascuna
  • Funzione DCFLEX
  • Molteplici opzioni di alimentazione: Dalla alimentatore, dal ricevitore o dalla cascata attraverso gli ingressi o le uscite del satellite
  • Integrazione semplice in un sistema esistente: impostando l'interruttore  SAT DC LINK a OFF e con un alimentatore collegato, MSW viene alimentato localmente (o tramite STB) senza aggiungere o prendere Alimentazione della cascata
  • Maggiore sicurezza per i set top box collegati al multiswitch, che possono essere completamente isolati (RECEIVER POWER OFF) dall'alimentazione della cascata. Quando invece è in ON, il MSW può essere alimentato tramite il STB
  • L'interruttore TERR.DC ON isola o collega l'alimentazione nella cascata sul ramo terrestre. Può essere utile per alimentare un amplificatore da palo o un'antenna BOSS, ma può anche essere utile per alimentare i rami terrestri di altri MSW nella cascata
  • Ampia gamma di tensioni: tensioni da 10V a 20V lo rendono compatibile con la maggior parte dei sistemi esistenti
  • Modalità Eco: il multiswitch isolato dalla cascata può ridurre il consumo di energia a zero quando i set top box sono spenti e il terrestre è passivo
  • Tecnologia TForce incorporata, regola automaticamente (TERR AMP. ACTIVE) il livello di uscita del terrestre fino al livello ottimale
  • Design, qualità e fabbricazione europea


Caratteristiche principali
  • Molto compatto
  • Realizzato in zamak
  • Identificazione con colori all'ingresso e all'uscita
  • Compatibile con i tradizionali multiswitch della serie NevoSwitch e anche con altri sistemi IRS
  • Versatile: configurazione in cascata e indipendente nello stesso riferimento (premendo un interruttore)
  • Design, qualità e fabbricazione europea

Scopri

Cos'è la tecnologia dCSS?

La tecnologia dCSS è un'evoluzione della tecnologia SCR, le cui caratteristiche sono descritte di seguito:

La tecnologia SCR (Satellite Channel Router) consente la completa distribuzione di segnali da uno o più satelliti a più utenti su un singolo cavo coassiale.
L'aspetto rilevante di questo è l'eliminazione dei cavi multipli necessari per il supporto dei nuovi dispositivi di ricezione. Ciò si ottiene attraverso un'assegnazione statica o dinamica delle bande utente e l'utilizzo di comandi basati sul protocollo DiseQc per la sintonizzazione dei segnali satellitari.

Per fare una nota storica lo standard SCR (EN50494) è stato definito nel 2007. Questa tecnologia, definita su base analoga, prevedeva l'utilizzo fino a 8 bande utente (User Band) nella banda IF satellitare (950-2150 MHz) . Ad ognuno di essi viene assegnato un sintonizzatore utente e in ognuno di essi viene selezionato, mediante elaborazione di frequenza, qualsiasi banda e polarità di ingresso.

Successivamente, la tecnologia dCSS (Digital Channel Stacking Switch), basata sulla normativa EN50607, introduce notevoli miglioramenti, come l'aumento del numero di satelliti da distribuire o la possibilità di utilizzare 32 bande utente in un unico cavo, che è equivalente ad occupare praticamente tutta la banda satellitare. Inoltre, la tecnologia dCSS è compatibile con l'SCR.

La tecnologia DCSS può essere utilizzata in diversi scenari (distribuzione individuale e collettiva) e in modalità dinamica e statica di funzionamento. Quest'ultimo è l'alternativa più flessibile ed economica alle centrali di testa con elaborazione a frequenza intermedia che ha accompagnato le prime distribuzioni satellitari analogiche e digitali. Inoltre, la tecnologia dCSS può essere combinata con fibre ottiche, estendendo significativamente la portata della distribuzione satellitare.

In breve, la tecnologia dCSS è una svolta per la distribuzione di segnali satellitari su un solo cavo coassiale e permetterà l'introduzione massiccia nelle case di nuovi dispositivi di ricezione come Home Gateway o PVR, che sono la grande scommessa degli operatori satellitari nel breve e medio termine.


Numero di ingresso5
Numero di uscite in cascata5
Numero di uscite utente2
Intervallo di frequenze TERR.MHz 47 ... 862
Intervallo di frequenze SAT.MHz 950 ... 2150
Livello di ingresso TERR ActivedBµV 75 ... 100
Livello di ingresso TERR PassivedBµV 65 ... 110
Livello di ingresso SAT.dBµV 60 ... 97
Perdite di passaggio TERR.dB < 2,5
Perdite di passaggio SAT.dB2
Isolamento tra le polaritàdB > 30
Modalità di uscita dCSSLegacy / SCR I / SCR II
Standard dCSSSky (EN50494/EN50607)
Larghezza di banda "User Band"MHz46
Bande Utente (UB) per uscita16
Livello di uscita SATdBµV84
Livello di uscita 2CH DBV-TdBµV84
Guadagno TERR Attivo 1...4dB 12 ... 15
Attenuazione TERR PassivadB-16
Margine automatico TERR AttivodB25
Opzioni alimentazione MSW dCSSPorta PWR / Uscita utente dCSS (Ricevitore ON) / Linee montanti VL/VH/HL/HH
AlimentazioneVdc 11 ... 20
Alimentazione TERRVdc 11 ... 20
Corrente massima (@12V): dCSS + Terr. Amp. + Auto loadmA425
Corrente massima (@18V): dCSS + Terr. Amp. + Auto loadmA302
Corrente max. Ingressi TERRmA500
Corrente mass. uscita utenteA1
Corrente max. 4 linee montanti SATA3
Temperatura di funzionamento°C -5 ... 45
Indice di protezione (IP)20

Dati fisici

Peso netto: 375 g

Peso lordo: 375 g

Larghezza: 137 mm

Altezza: 120 mm

Profondità: 30 mm

Imballaggio

Scatola 1 pz.

Maggiori Informazioni
tlv_tags

Cos'è la tecnologia dCSS?

La tecnologia dCSS è un'evoluzione della tecnologia SCR, le cui caratteristiche sono descritte di seguito:

La tecnologia SCR (Satellite Channel Router) consente la completa distribuzione di segnali da uno o più satelliti a più utenti su un singolo cavo coassiale.
L'aspetto rilevante di questo è l'eliminazione dei cavi multipli necessari per il supporto dei nuovi dispositivi di ricezione. Ciò si ottiene attraverso un'assegnazione statica o dinamica delle bande utente e l'utilizzo di comandi basati sul protocollo DiseQc per la sintonizzazione dei segnali satellitari.

Per fare una nota storica lo standard SCR (EN50494) è stato definito nel 2007. Questa tecnologia, definita su base analoga, prevedeva l'utilizzo fino a 8 bande utente (User Band) nella banda IF satellitare (950-2150 MHz) . Ad ognuno di essi viene assegnato un sintonizzatore utente e in ognuno di essi viene selezionato, mediante elaborazione di frequenza, qualsiasi banda e polarità di ingresso.

Successivamente, la tecnologia dCSS (Digital Channel Stacking Switch), basata sulla normativa EN50607, introduce notevoli miglioramenti, come l'aumento del numero di satelliti da distribuire o la possibilità di utilizzare 32 bande utente in un unico cavo, che è equivalente ad occupare praticamente tutta la banda satellitare. Inoltre, la tecnologia dCSS è compatibile con l'SCR.

La tecnologia DCSS può essere utilizzata in diversi scenari (distribuzione individuale e collettiva) e in modalità dinamica e statica di funzionamento. Quest'ultimo è l'alternativa più flessibile ed economica alle centrali di testa con elaborazione a frequenza intermedia che ha accompagnato le prime distribuzioni satellitari analogiche e digitali. Inoltre, la tecnologia dCSS può essere combinata con fibre ottiche, estendendo significativamente la portata della distribuzione satellitare.

In breve, la tecnologia dCSS è una svolta per la distribuzione di segnali satellitari su un solo cavo coassiale e permetterà l'introduzione massiccia nelle case di nuovi dispositivi di ricezione come Home Gateway o PVR, che sono la grande scommessa degli operatori satellitari nel breve e medio termine.

tlv_slogan Un multiswitch non è mai stato così ingegnoso
tlv_reflog MSU5216SKY
tlv_tabla_especificaciones
Numero di ingresso5
Numero di uscite in cascata5
Numero di uscite utente2
Intervallo di frequenze TERR.MHz 47 ... 862
Intervallo di frequenze SAT.MHz 950 ... 2150
Livello di ingresso TERR ActivedBµV 75 ... 100
Livello di ingresso TERR PassivedBµV 65 ... 110
Livello di ingresso SAT.dBµV 60 ... 97
Perdite di passaggio TERR.dB < 2,5
Perdite di passaggio SAT.dB2
Isolamento tra le polaritàdB > 30
Modalità di uscita dCSSLegacy / SCR I / SCR II
Standard dCSSSky (EN50494/EN50607)
Larghezza di banda "User Band"MHz46
Bande Utente (UB) per uscita16
Livello di uscita SATdBµV84
Livello di uscita 2CH DBV-TdBµV84
Guadagno TERR Attivo 1...4dB 12 ... 15
Attenuazione TERR PassivadB-16
Margine automatico TERR AttivodB25
Opzioni alimentazione MSW dCSSPorta PWR / Uscita utente dCSS (Ricevitore ON) / Linee montanti VL/VH/HL/HH
AlimentazioneVdc 11 ... 20
Alimentazione TERRVdc 11 ... 20
Corrente massima (@12V): dCSS + Terr. Amp. + Auto loadmA425
Corrente massima (@18V): dCSS + Terr. Amp. + Auto loadmA302
Corrente max. Ingressi TERRmA500
Corrente mass. uscita utenteA1
Corrente max. 4 linee montanti SATA3
Temperatura di funzionamento°C -5 ... 45
Indice di protezione (IP)20
tlv_ean 8424450188613
tlv_dim_product_x 137
tlv_dim_product_x_label Larghezza
tlv_dim_product_x_unit mm
tlv_dim_product_y 120
tlv_dim_product_y_label Altezza
tlv_dim_product_y_unit mm
tlv_dim_product_z 30
tlv_dim_product_z_label Profondità
tlv_dim_product_z_unit mm
tlv_weight_product_label Peso del prodotto principale
tlv_weight_product_unit Array
tlv_gross_weight_label Peso lordo
tlv_gross_weight 375
tlv_gross_weight_unit g
tlv_net_weight_label Peso netto
tlv_net_weight_unit g
tlv_net_weight 375
tlv_1_type_pack Scatola
tlv_1_type_pcs_pack pz.
tlv_1_pcs_pack 1

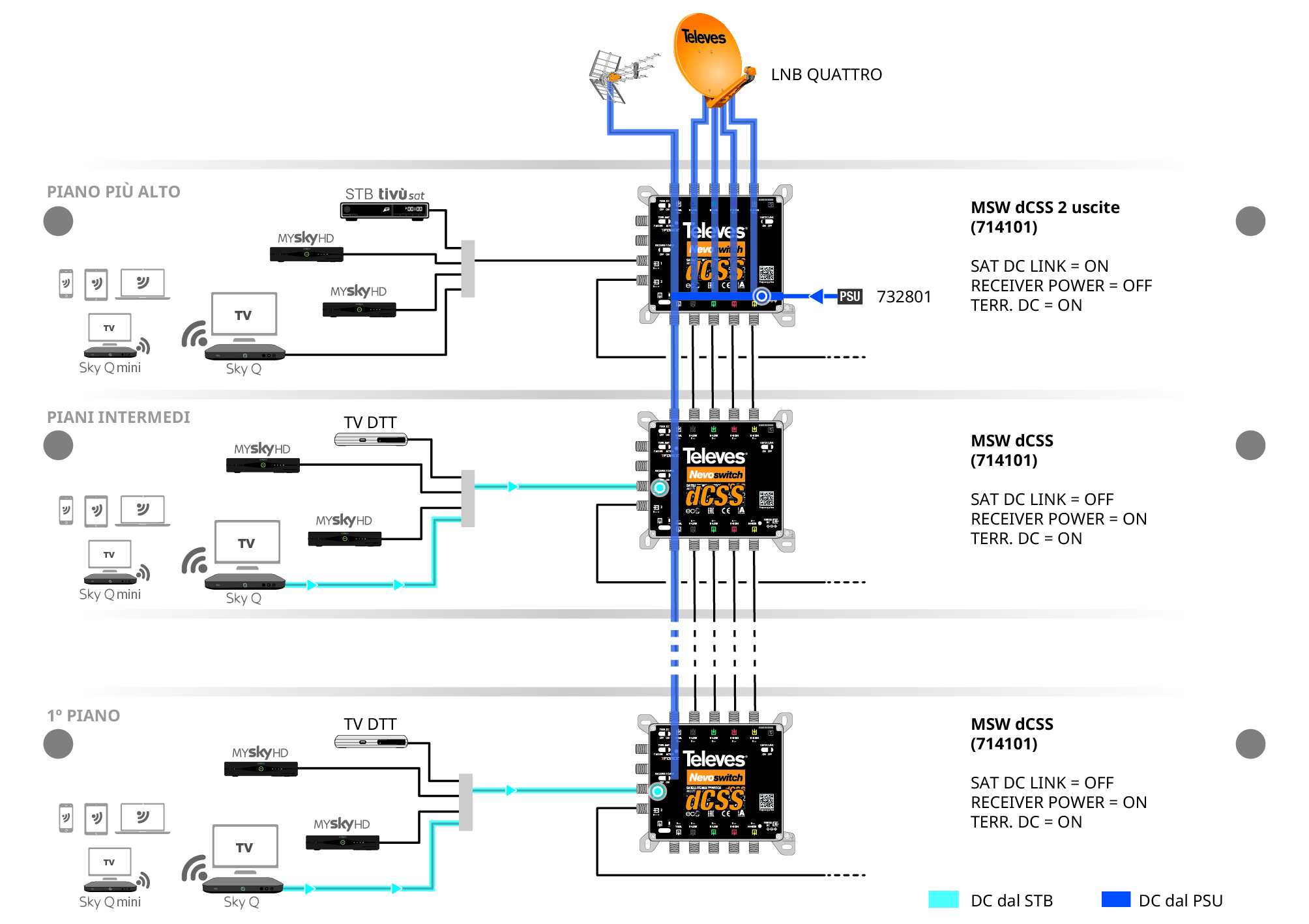

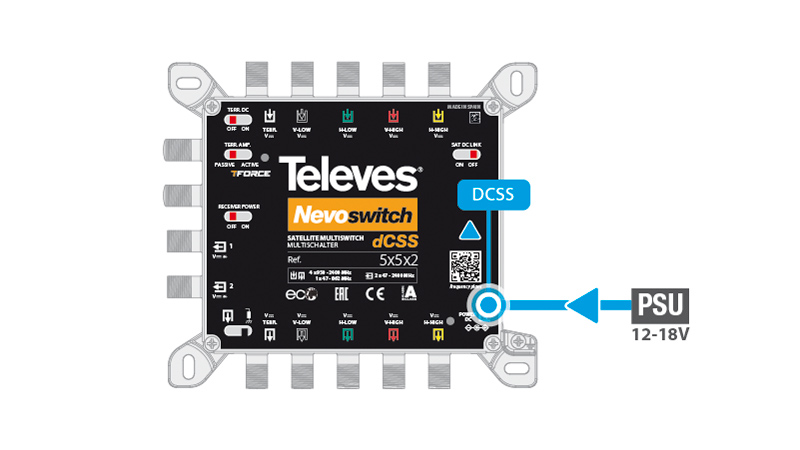

1) Alimentazione tramite PSU

Switches: TERR.DC – OFF, TERR.AMP. - PASSIVE, RECEIVER POWER – OFF, SAT DC LINK – OFF

  • NO, l'alimentazione non è assorbita dai ricevitori STB /RECEIVER POWER = OFF/
  • NO, le montante satellitari (V-LOW, H-LOW, V-HIGH, H-HIGH) non è alimentate /SAT DC LINK = OFF/
  • NO, le montate terrestre (TERR.) non è alimentate /TERR.DC = OFF/

Switches: TERR.DC - OFF, TERR.AMP. - PASSIVE, RECEIVER POWER – OFF, SAT DC LINK – ON

  • NO, l'alimentazione non è assorbita dai ricevitori STB /RECEIVER POWER = OFF/
  • SI, le montate satellitari (V-LOW, H-LOW, V-HIGH, H-HIGH) è alimentate /SAT DC LINK = ON/
  • NO, le montate terrestre (TERR.) non è alimentate /TERR.DC = OFF/

Switches: TERR.DC - ON, TERR.AMP. - PASSIVE, RECEIVER POWER – OFF, SAT DC LINK – ON

  • NO, l'alimentazione non è assorbita dai ricevitori STB /RECEIVER POWER = OFF/
  • SI, le montante satellitari (V-LOW, H-LOW, V-HIGH, H-HIGH) è alimentate /SAT DC LINK = ON/
  • SI, le montate terrestre (TERR.) è alimentate con la sorpente di allimentazione/TERR.DC = ON/

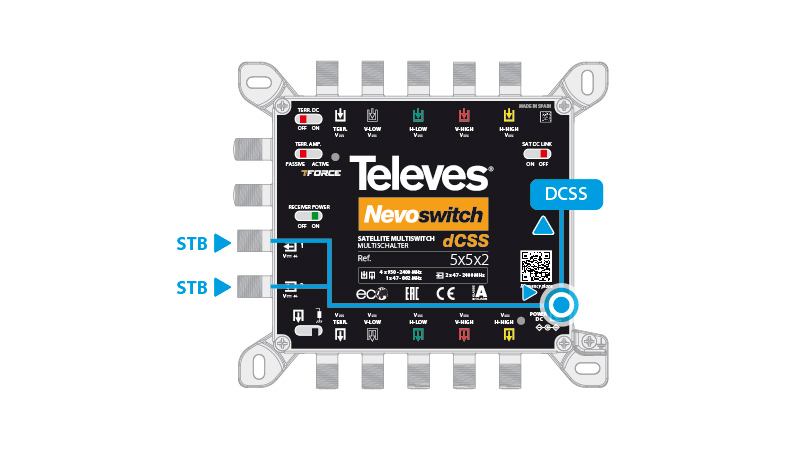

2) Alimentazione tramite il ricevitore STB d'utente

Switches: TERR.DC - OFF, TERR.AMP. - PASSIVE, RECEIVER POWER – ON, SAT DC LINK – OFF

  • SI, l'alimentazione è assorbita dai ricevitori STB /RECEIVER POWER = ON/
  • NO, le montante satellitari (V-LOW, H-LOW, V-HIGH, H-HIGH) non è alimentate /SAT DC LINK = OFF/
  • NO, la montante terrestre (TERR.) non è alimentata /TERR.DC = OFF/

Switches: TERR.DC - OFF, TERR.AMP. - PASSIVE, RECEIVER POWER – ON, SAT DC LINK – ON

  • SI, l'alimentazione è assorbita dai ricevitori STB /RECEIVER POWER = ON/
  • SI, le montante satellitari (V-LOW, H-LOW, V-HIGH, H-HIGH) è alimentate /SAT DC LINK = ON/
  • NO, la montante terrestre (TERR.) non è alimentata /TERR.DC = OFF/

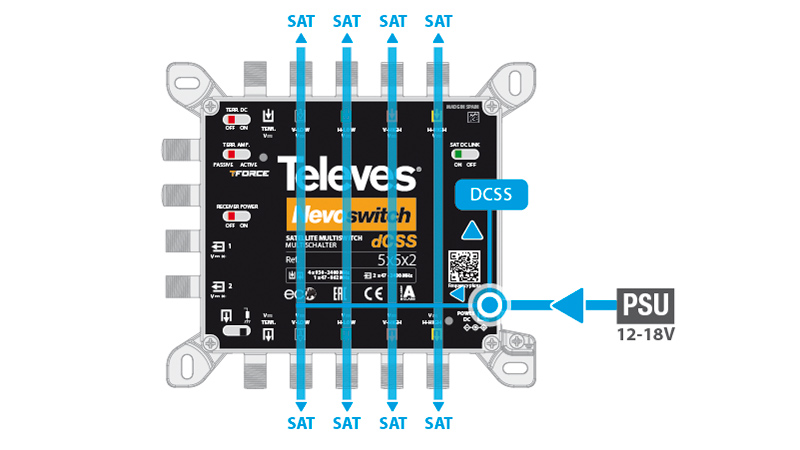

3) Alimentazione tramite le montati satellitari (V-LOW, H-LOW, V-HIGH, H-HIGH)

Switches: TERR.DC – OFF, TERR.AMP. - PASSIVE, RECEIVER POWER – OFF, SAT DC LINK – ON

  • NO, l'alimentazione non è assorbita dai ricevitori STB /RECEIVER POWER = OFF/
  • NO, la montante terrestre (TERR.) non è alimentata ma SI l'alimentazione è assorbita della montante /SAT DC LINK = ON/
  • NO, la montante terrestre (TERR.) non è alimentata /TERR.DC = OFF/

Dettagli di montaggio

NevoSwitch dCSS - Set-up e configurazione passo passo
