Transmisor óptico Overlight CWDM Uso interior, DAB/UHF/SAT, 1510nm, Po 9dBm
Transmisor óptico CWDM específicamente diseñado para su instalación en interior. Pensado para soluciones de transmisión de cuatro satélites hasta a 64 usuarios, este dispositivo recibe la señal satélite procedente de un LNB RF WideBand y banda terrestre y la envía a través de una salida de fibra en la ventana de 1510nm con 9dBm de potencia óptica.
Gracias a su comportamiento electrónico optimizado y sus bajas pérdidas, es posible reducir el número de dispositivos amplificadores necesarios y simplificar el despliegue en instalaciones colectivas, preservando la calidad de la señal de principio a fin.
Este dispositivo forma parte del sistema Overlight que realiza la distribución de señales de satélite y TDT a múltiples usuarios a través de una única fibra óptica.
Es posible utilizarlo de manera combinada con los amplificadores WideBand Overlight con referencias 237561 y 237562.
EAN13: 8424450286470
Televés se reserva el derecho de modificar el producto
- Elevado nivel de salida que lo hace ideal para instalaciones colectivas

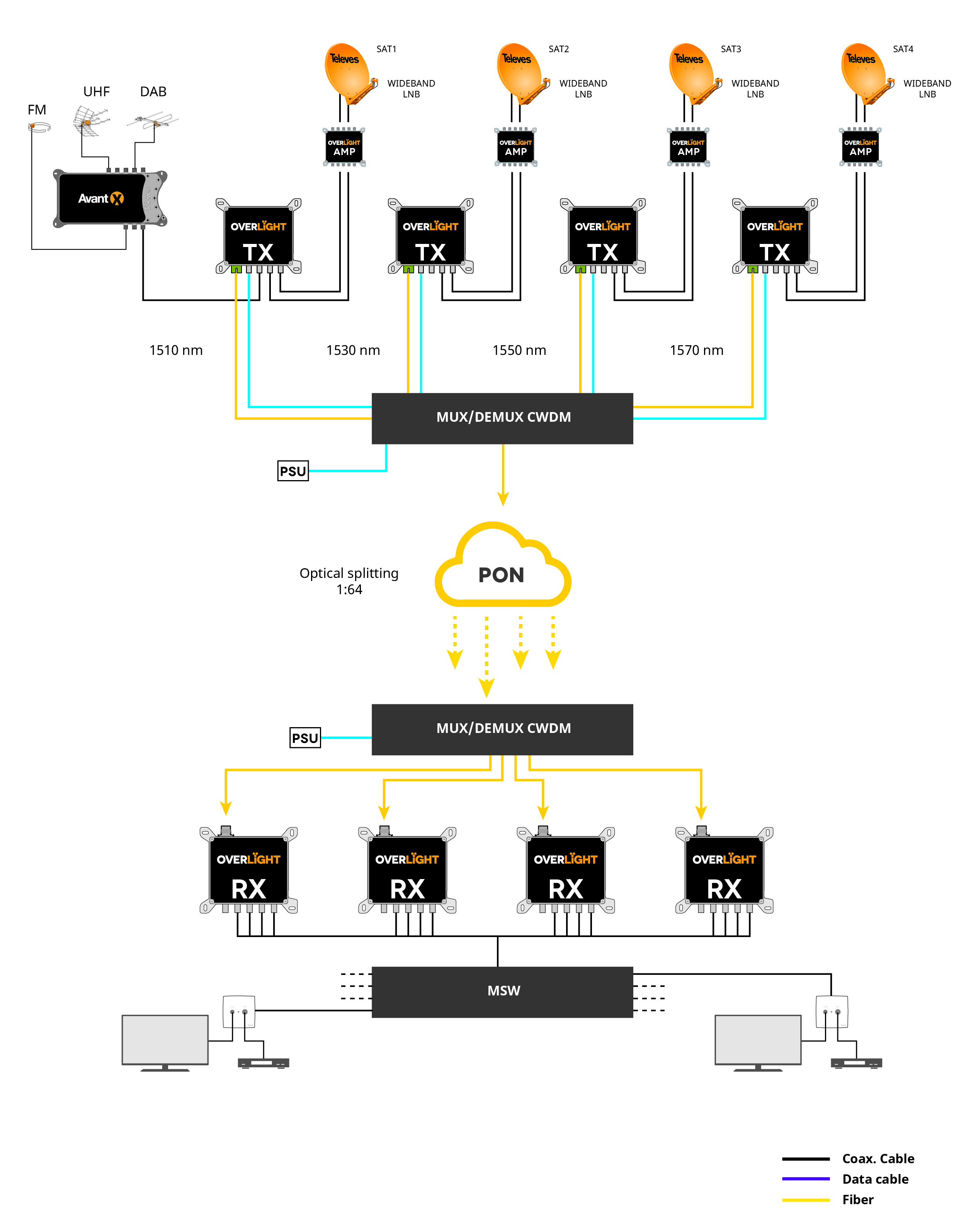

- Especialmente diseñado para su uso en la transmisión de 4 satélites hasta a 64 usuarios
- Bajas pérdidas
- Comportamiento electrónico optimizado
- Tamaño muy ligero y compacto (137x126x45 mm)
- Diseñado para su instalación en interiores
- Alimentación mediante fuente externa, a través de entrada de alimentación (conector F)
- Diseño, calidad y fabricación 100% europea
- Conector óptico SC/APC
- Conectores RF de tipo "F"
- Chasis de alto blindaje, fabricado en Zamak
- Instalación en pared y mástil
- Fuente de alimentación y cable adaptador incluidos
- Led indicador de estado de la señal
| Entradas/Bandas |
| ||||
|---|---|---|---|---|---|
| Margen de frecuencia | MHz |
| |||
| Nivel de entrada | dBμV |
| |||
| Tensión de alimentación entradas | Vdc |
| |||
| Paso de corriente máx. | mA |
| |||
| Paso de corriente máx. total entradas | mA | 720 | |||
| Impedancia | Ω | 75 | |||
| Láser | MQW-DFB uncooled | ||||
| Longitud de onda | nm | 1510 | |||
| Potencia de salida óptica | dBm | 9 | |||
| Conectores RF | "F" hembra | ||||
| Conectores ópticos | SC/APC | ||||
| Tensión de alimentación | Vdc | 12 ... 18 | |||
| Consumo potencia máx. | W | 5,6 | |||
| Consumo de corriente | mA | < 430 | |||
| Temperatura de funcionamiento | °C | -5 ... 45 | |||
| Voltaje de entrada de la fuente | Vac | 100 ... 240 | |||
| Corriente Max entrada de la fuente | mA | 600 | |||
| Voltaje de salida de la fuente | Vdc | 12 | |||
| Corriente Max de salida de la fuente | A | 1,5 |
