Optischer Overlight Konverter - 4 HF-Ausgänge QUAD/dCSS FM/DAB/UHF/SAT
Fernsehen in Lichtgeschwindigkeit – volle Programmauswahl und zukunftssicher
Dieser optische Konverter ist für die Erfassung eines optischen Fernsehsignals (1200...1600nm), dessen Verarbeitung und die Wiederherstellung der ursprünglichen satellitengestützten und terrestrischen Fernsehsignale zuständig, um Legacy oder dCSS-Signale auf seinen 4 HF-Ausgängen zu liefern.
Dank seines optimierten elektronischen Verhaltens und seiner geringen Verluste ist es möglich, die Anzahl der erforderlichen Verstärkergeräte zu reduzieren und den Einsatz in kollektiven Anlagen zu vereinfachen, wobei die Signalqualität von Anfang bis Ende erhalten bleibt. Darüber hinaus ist es für den Einsatz in GPON-Installationen geeignet und perfekt auf dCSS-Anwendungen abgestimmt.

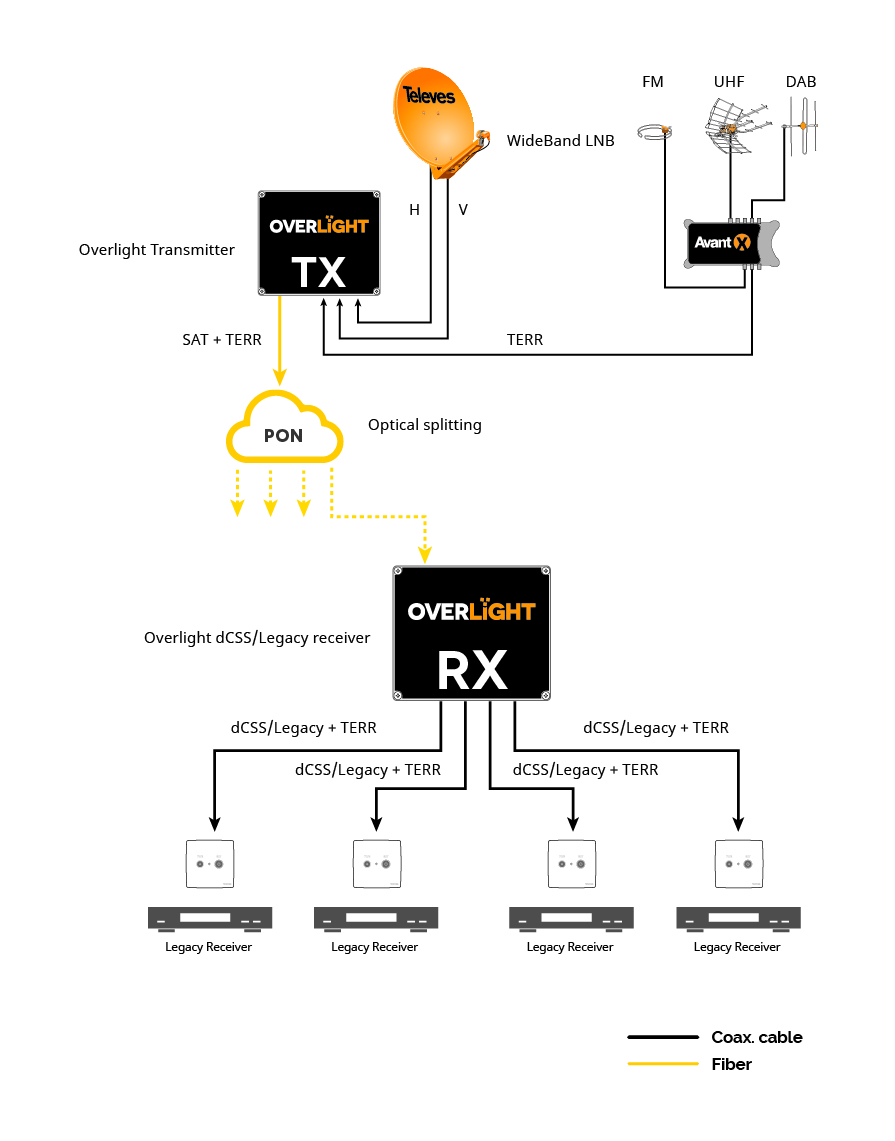

Dieses Gerät ist Teil des Overlight-Systems, das die Verteilung von Satelliten- und DTT-Signalen an mehrere Nutzer über eine einzige Glasfaser übernimmt.
OLR4N
EAN13: 8424450319253
- Sehr kompakt in Abmessungen und Gewicht
- Kompatibel mit GPON-Installationen
- Geringe Verluste
- Optimiertes elektronisches Verhalten
- 100% europäisches Design, Qualität und Herstellung
- Optischer SC/APC-Stecker
- F-Anschlüsse für HF
- Hochabschirmendes Zamak-Gehäuse
- Wandmonstage möglich
- Inklusive Netzteil
| Ausgange-Anzahl | 4 | ||||
|---|---|---|---|---|---|
| TERR Ausgange-Anzahl | 4 | ||||
| dCSS Ausgange-Anzahl | 4 | ||||
| dCSS-Standard | Deutschland (EN50494/EN50607) | ||||
| Legacy Ausgange-Anzahl | 4 | ||||
| Eingänge/Frequenzbande |
| ||||
| Ausgangsfrequenzbereich | MHz |
| |||
| Ausgangsspannung | dBµV |
| |||
| ## | nm | 1200 ... 1600 | |||
| Optische Eingangspegel | dBm | -13 ... -6 | |||
| Optische Rückflussdämpfung | dB | > 40 | |||
| Optisches Gerat | InGaAs pin photodiode | ||||
| Optische Anschlüsse | SC/APC | ||||
| HF-Anschlusse | F-Buchse | ||||
| Impedanz | Ω | 75 | |||
| Spannungsversorgung | Vdc | 12 ... 18 | |||
| Max. Stromaufnahme (@12V) | mA | 790 | |||
| Max. Stromaufnahme (@18V) | mA | 560 | |||
| Netzteileingangsspannung | Vac | 100 ... 240 | |||
| Max. Strom Eingänge des Netzteils | mA | 600 | |||
| Netzteilausgangsspannung | Vdc | 12 | |||
| Max. Ausgangsstrom des Netzteils | A | 1,5 | |||
| Netzteilschutzindex | 23 | ||||
| Betriebstemperatur des Netzteils | °C | -5 ... 45 | |||
| Betriebstemperatur | °C | -5 ... 45 |
Vorausgesetzt, die Bedingungen von Optischer Overlight Sender sind erfüllt
Physische Daten
Nettogewicht: 840 g
Bruttogewicht: 960 g
Breite: 149 mm
Höhe: 130 mm
Tiefe: 43 mm
Bauteilgewicht: 670 g
Förpackning
Karton 1 Stk.
