K21 Kompaktkopfstelle DVB-S2X in QAM, 8 bis 16 Transponder

Sofort einsatzbereite, kompakte Kopfstelle zur transparenten Umsetzung von auf TV-SAT-Transpondern (DVB-S/S2/S2X) verfügbaren Dienste in QAM. Eine unabhängige Lösung mit nur einem Stromanschluss. Das Netzteil zur Stromversorgung ist im Lieferumfang enthalten.

Die Kopfstelle verfügt über 4 Satelliteneingänge, die wie folgt konfiguriert werden können:

Quattro-Modus für die vier Polarisationen eines Satelliten (VL/HL/ VH/ HH)
Wideband-Modus für zwei Polarisationen von zwei Satelliten (V/H)

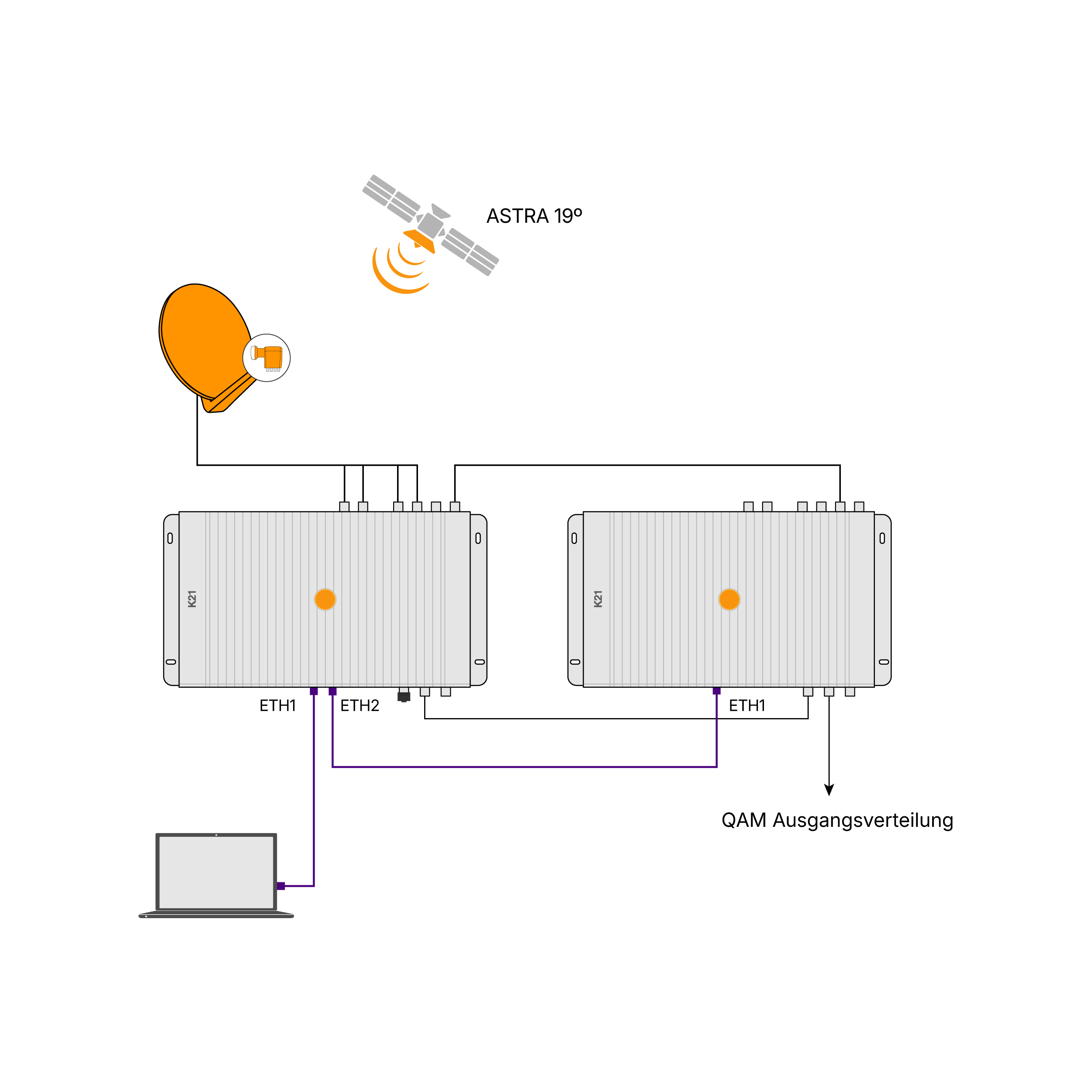

Es ist möglich, zwei K21-Kopfstellen zu kombinieren, um eine größere Anzahl von Ausgangsmultiplexen zu erreichen. Beide Geräte werden im Loop-Modus (Kaskade) angeschlossen. Die Konfiguration der gesamten Lösung kann mit einer der K21-Einheiten im Master-Modus verwaltet werden.

Die Kopfstelle kann über ein Web-Interface via Ethernet oder WLAN (Zubehör erforderlich Art.Nr. UUSBWIFI) konfiguriert werden. Mit der integrierten Interface ist es möglich, eine vollständige Konfiguration in Sekundenschnelle durchzuführen, indem vorinstallierte Programme verwendet oder Konfigurationen von anderen Installationen geklont werden.

Laden Sie unsere K21-Broschüre herunter

Auf Lager

SKU

57030x_Cabeceras_K21

Wählen Sie ein Produkt

Artikel für gruppiertes Produkt
Art.Nr. K21-8 Anzahl von Transpondern: 8TP Produktdaten Ref.Nr.: 570301 EAN13: 8424450330692
Art.Nr. K21-12 Anzahl von Transpondern: 12TP Produktdaten Ref.Nr.: 570302 EAN13: 8424450330708
Art.Nr. K21-16 Anzahl von Transpondern: 16TP Produktdaten Ref.Nr.: 570303 EAN13: 8424450330715
Art.Nr. K21-20 Anzahl von Transpondern: 20TP Produktdaten Ref.Nr.: 570304 EAN13: 8424450331286
Art.Nr. K21-24 Anzahl von Transpondern: 24TP Produktdaten Ref.Nr.: 570305 EAN13: 8424450331293

Produktblatt

Zum Ende der Bildgalerie springen

Televes behält sich das Recht vor, das Produkt zu modifizieren

Zum Anfang der Bildgalerie springen

Highlights

Sofort einsatzbereite Lösung: weniger Verkabelung und kürzere Installationszeit
Eingebettetes-Web-Interface: zugriff über PC, Smartphone oder Tablet, über Ethernet- oder WLAN-Verbindung und ohne Installation zusätzlicher Software
Schnelle und einfache Programmierung: durch Auswahl vorinstallierter Programme oder durch Klonen von Konfigurationen zwischen verschiedenen Installationen
Flexible Anzahl von Eingangstranspondern: Kombination von zwei K21-Einheiten, um mehr Transponder zu erhalten (bis zu 32). In diesem Fall wird eines der Module der Master und das andere der Slave sein
Hoher HF-Ausgangspegel (98 dBµV) und sehr geringe Durchgangsdämpfung (<1 dB)
SID und PID-Filter, zur unerwünschte Service auszublenden
Editarbare LCN und SDT- und NIT-Regenerierung, welche die automatische Suche und Dienste-Ideantifizierung erleichtert
EPG-Steuerung, für bessere Nutzerführung
Hochgeschirmtes Zamak-Gehäuse (Klasse A) zum Schutz vor elektromagnetischen Störungen
Effizientes Thermomanagement: rückseitiger Kühlkörper und interne aktive Lüftung
100% europäische Entwicklung und Herstellung: vollautomatische Fertigung und strenge Qualitätskontrollen

Art.Nr. K21-8

SAT-Eingänge	Eingangsfrequenz		MHz	250...2350
	Symbolrate		Mbaud	2 - 45 (DVB-S) 10 - 30 (DVB-S2/S2X)
	Frequenzschritte		MHz	1
	Eingangspegel		dBμV	49 - 84
	Ein- und Ausgangs- Anschlüsse			"F"-Buchse
	Eingangsimpedanz		Ohm	75
	LNB Spannungversorgung		Vdc/KHz	13V/17V/ OFF - 22KHz (ON/OFF)
	Satellitenauswahl (DiSEqC)			A, B, C, D
	Modulation	DVB-S2X		QPSK/8PSK, 8/16/32 APSK (EN302307-2)
		DVB-S2		QPSK, 8PSK (EN302307)
		DVB-S		QPSK (EN300421)
	Interne FEC			LDPC (9/10, 8/9, 5/6, 4/5, 3/5, 3/4, 2/5, 2/3, 1/3, 1/4, 1/2)
	Externe FEC			BCH (Bose-Chaudhuri-Hocquenghem)
	Roll-Off Faktor		%	20, 25, 35
Modulator QAM	Modulationsformat			16, 32, 64, 128, 256 QAM
	Symbolrate		Mbaud	1 - 7.2
	Roll-Off Faktor		%	15
	Blockcode			Reed Solomon (188, 204)
	Entschlüsselung			DVB ET300429
	Interleaving			DVB ET300429
	Bandbreite		MHz	8,28 max.
	Ausgangsspektrum (selec.)			Normal / Invertiert
HF-Ausgang	Ausgangsfrequenz (einstellbar)		MHz	46...862
	Frequenzschritte		KHz	250
	Max. Ausgangspegel (einstellbar)		dBμV	98±5
	Dämpfung		dB	0 - 15 (ges.) 0 - 10 (pro Kanal)
	Durchgangsdämpfung (typ.)		dB	< 1
	Anschlüsse für Ein- und Ausgänge			"F"-Buchse
	Ausgangsimpedanz		Ohm	75
Allgemein	Netzteil		V~ Hz	230 50/60
	Max. Stromverbrauch		W	40
	Max. Stromaufnahme		mA	450
	Schutzklasse			IP20

Physische Daten

Nettogewicht: 2.908 g

Bruttogewicht: 3.135 g

Breite: 333 mm

Höhe: 199 mm

Tiefe: 66 mm

Bauteilgewicht: 2.850 g

Förpackning

Karton 1 Stk.

Art.Nr. K21-12

SAT-Eingänge	Eingangsfrequenz		MHz	250...2350
	Symbolrate		Mbaud	2 - 45 (DVB-S) 10 - 30 (DVB-S2/S2X)
	Frequenzschritte		MHz	1
	Eingangspegel		dBμV	49 - 84
	Ein- und Ausgangs- Anschlüsse			"F"-Buchse
	Eingangsimpedanz		Ohm	75
	LNB Spannungversorgung		Vdc/KHz	13V/17V/ OFF - 22KHz (ON/OFF)
	Satellitenauswahl (DiSEqC)			A, B, C, D
	Modulation	DVB-S2X		QPSK/8PSK, 8/16/32 APSK (EN302307-2)
		DVB-S2		QPSK, 8PSK (EN302307)
		DVB-S		QPSK (EN300421)
	Interne FEC			LDPC (9/10, 8/9, 5/6, 4/5, 3/5, 3/4, 2/5, 2/3, 1/3, 1/4, 1/2)
	Externe FEC			BCH (Bose-Chaudhuri-Hocquenghem)
	Roll-Off Faktor		%	20, 25, 35
Modulator QAM	Modulationsformat			16, 32, 64, 128, 256 QAM
	Symbolrate		Mbaud	1 - 7.2
	Roll-Off Faktor		%	15
	Blockcode			Reed Solomon (188, 204)
	Entschlüsselung			DVB ET300429
	Interleaving			DVB ET300429
	Bandbreite		MHz	8,28 max.
	Ausgangsspektrum (selec.)			Normal / Invertiert
HF-Ausgang	Ausgangsfrequenz (einstellbar)		MHz	46...862
	Frequenzschritte		KHz	250
	Max. Ausgangspegel (einstellbar)		dBμV	98±5
	Dämpfung		dB	0 - 15 (ges.) 0 - 10 (pro Kanal)
	Durchgangsdämpfung (typ.)		dB	< 1
	Anschlüsse für Ein- und Ausgänge			"F"-Buchse
	Ausgangsimpedanz		Ohm	75
Allgemein	Netzteil		V~ Hz	230 50/60
	Max. Stromverbrauch		W	55
	Max. Stromaufnahme		mA	575
	Schutzklasse			IP20

Physische Daten

Nettogewicht: 2.908 g

Bruttogewicht: 3.135 g

Breite: 333 mm

Höhe: 199 mm

Tiefe: 66 mm

Bauteilgewicht: 2.850 g

Förpackning

Karton 1 Stk.

Art.Nr. K21-16

SAT-Eingänge	Eingangsfrequenz		MHz	250...2350
	Symbolrate		Mbaud	2 - 45 (DVB-S) 10 - 30 (DVB-S2/S2X)
	Frequenzschritte		MHz	1
	Eingangspegel		dBμV	49 - 84
	Ein- und Ausgangs- Anschlüsse			"F"-Buchse
	Eingangsimpedanz		Ohm	75
	LNB Spannungversorgung		Vdc/KHz	13V/17V/ OFF - 22KHz (ON/OFF)
	Satellitenauswahl (DiSEqC)			A, B, C, D
	Modulation	DVB-S2X		QPSK/8PSK, 8/16/32 APSK (EN302307-2)
		DVB-S2		QPSK, 8PSK (EN302307)
		DVB-S		QPSK (EN300421)
	Interne FEC			LDPC (9/10, 8/9, 5/6, 4/5, 3/5, 3/4, 2/5, 2/3, 1/3, 1/4, 1/2)
	Externe FEC			BCH (Bose-Chaudhuri-Hocquenghem)
	Roll-Off Faktor		%	20, 25, 35
Modulator QAM	Modulationsformat			16, 32, 64, 128, 256 QAM
	Symbolrate		Mbaud	1 - 7.2
	Roll-Off Faktor		%	15
	Blockcode			Reed Solomon (188, 204)
	Entschlüsselung			DVB ET300429
	Interleaving			DVB ET300429
	Bandbreite		MHz	8,28 max.
	Ausgangsspektrum (selec.)			Normal / Invertiert
HF-Ausgang	Ausgangsfrequenz (einstellbar)		MHz	46...862
	Frequenzschritte		KHz	250
	Max. Ausgangspegel (einstellbar)		dBμV	98±5
	Dämpfung		dB	0 - 15 (ges.) 0 - 10 (pro Kanal)
	Durchgangsdämpfung (typ.)		dB	< 1
	Anschlüsse für Ein- und Ausgänge			"F"-Buchse
	Ausgangsimpedanz		Ohm	75
Allgemein	Netzteil		V~ Hz	230 50/60
	Max. Stromverbrauch		W	60
	Max. Stromaufnahme		mA	625
	Schutzklasse			IP20

Physische Daten

Nettogewicht: 2.908 g

Bruttogewicht: 3.135 g

Breite: 351 mm

Höhe: 266 mm

Tiefe: 92 mm

Bauteilgewicht: 2.850 g

Förpackning

Karton 1 Stk.

Art.Nr. K21-20

Physische Daten

Nettogewicht: 2.850 g

Bruttogewicht: 3.000 g

Breite: 333 mm

Höhe: 199 mm

Tiefe: 66 mm

Bauteilgewicht: 2.850 g

Förpackning

Karton 1 Stk.

Art.Nr. K21-24

Physische Daten

Nettogewicht: 2.850 g

Bruttogewicht: 3.000 g

Breite: 333 mm

Höhe: 199 mm

Tiefe: 66 mm

Bauteilgewicht: 2.850 g

Förpackning

Karton 1 Stk.

Weitere Informationen

tlv_discontinued

Nein

tlv_reflog_group_search

K21-8,K21-12,K21-16,K21-20,K21-24

tlv_tabla_especificaciones

SAT-Eingänge	Eingangsfrequenz		MHz	250...2350
	Symbolrate		Mbaud	2 - 45 (DVB-S) 10 - 30 (DVB-S2/S2X)
	Frequenzschritte		MHz	1
	Eingangspegel		dBμV	49 - 84
	Ein- und Ausgangs- Anschlüsse			"F"-Buchse
	Eingangsimpedanz		Ohm	75
	LNB Spannungversorgung		Vdc/KHz	13V/17V/ OFF - 22KHz (ON/OFF)
	Satellitenauswahl (DiSEqC)			A, B, C, D
	Modulation	DVB-S2X		QPSK/8PSK, 8/16/32 APSK (EN302307-2)
		DVB-S2		QPSK, 8PSK (EN302307)
		DVB-S		QPSK (EN300421)
	Interne FEC			LDPC (9/10, 8/9, 5/6, 4/5, 3/5, 3/4, 2/5, 2/3, 1/3, 1/4, 1/2)
	Externe FEC			BCH (Bose-Chaudhuri-Hocquenghem)
	Roll-Off Faktor		%	20, 25, 35
Modulator QAM	Modulationsformat			16, 32, 64, 128, 256 QAM
	Symbolrate		Mbaud	1 - 7.2
	Roll-Off Faktor		%	15
	Blockcode			Reed Solomon (188, 204)
	Entschlüsselung			DVB ET300429
	Interleaving			DVB ET300429
	Bandbreite		MHz	8,28 max.
	Ausgangsspektrum (selec.)			Normal / Invertiert
HF-Ausgang	Ausgangsfrequenz (einstellbar)		MHz	46...862
	Frequenzschritte		KHz	250
	Max. Ausgangspegel (einstellbar)		dBμV	98±5
	Dämpfung		dB	0 - 15 (ges.) 0 - 10 (pro Kanal)
	Durchgangsdämpfung (typ.)		dB	< 1
	Anschlüsse für Ein- und Ausgänge			"F"-Buchse
	Ausgangsimpedanz		Ohm	75
Allgemein	Netzteil		V~ Hz	230 50/60
	Max. Stromverbrauch		W	40
	Max. Stromaufnahme		mA	450
	Schutzklasse			IP20

tlv_sku_group_search

570301,570302,570303,570304,570305

tlv_diferencias

Anzahl von Transpondern: 8TP

tlv_dim_product_x

333

tlv_dim_product_x_label

Breite

tlv_dim_product_x_unit

tlv_dim_product_y

199

tlv_dim_product_y_label

Höhe

tlv_dim_product_y_unit

tlv_dim_product_z

tlv_dim_product_z_label

Tiefe

tlv_dim_product_z_unit

tlv_weight_product_label

Bauteilgewicht

tlv_weight_product

2.850

tlv_weight_product_unit

tlv_gross_weight_label

Bruttogewicht

tlv_gross_weight

3.135

tlv_gross_weight_unit

tlv_net_weight_label

Nettogewicht

tlv_net_weight_unit

tlv_net_weight

2.908

tlv_1_type_pack

Karton

tlv_1_type_pcs_pack

Stk.

tlv_1_pcs_pack

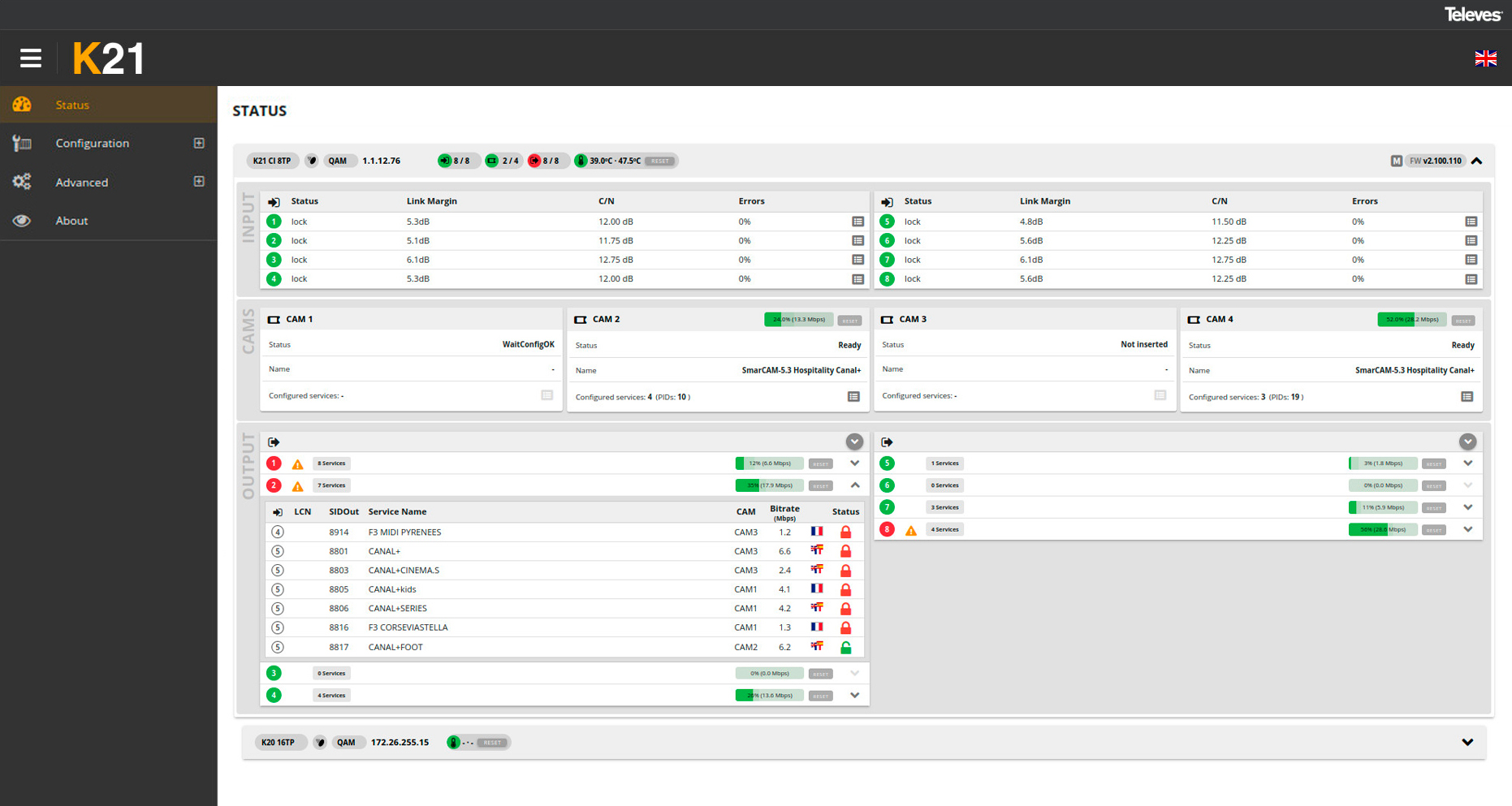

Systemstatus

Zentrale Übersicht der gesamten Installation. Mit detaillierten Informationen zu Eingängen, CAM-Belegung, programmierten Ausgangsdiensten und mehr.

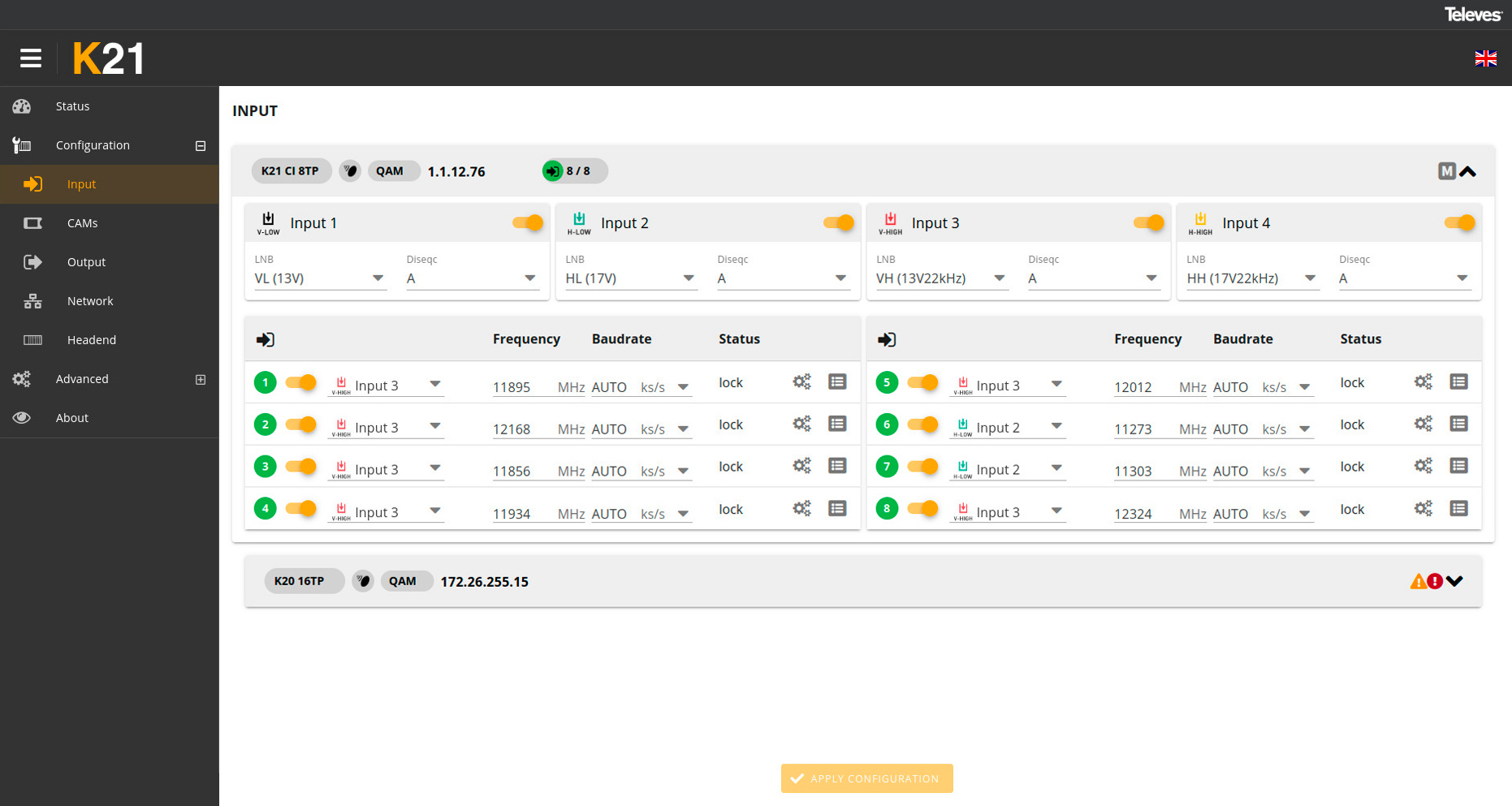

Eingangskonfiguration

Vollständige Kontrolle aller Eingänge über eine zentrale Oberfläche. Parameter lassen sich individuell einstellen sowie aktivieren oder deaktivieren.

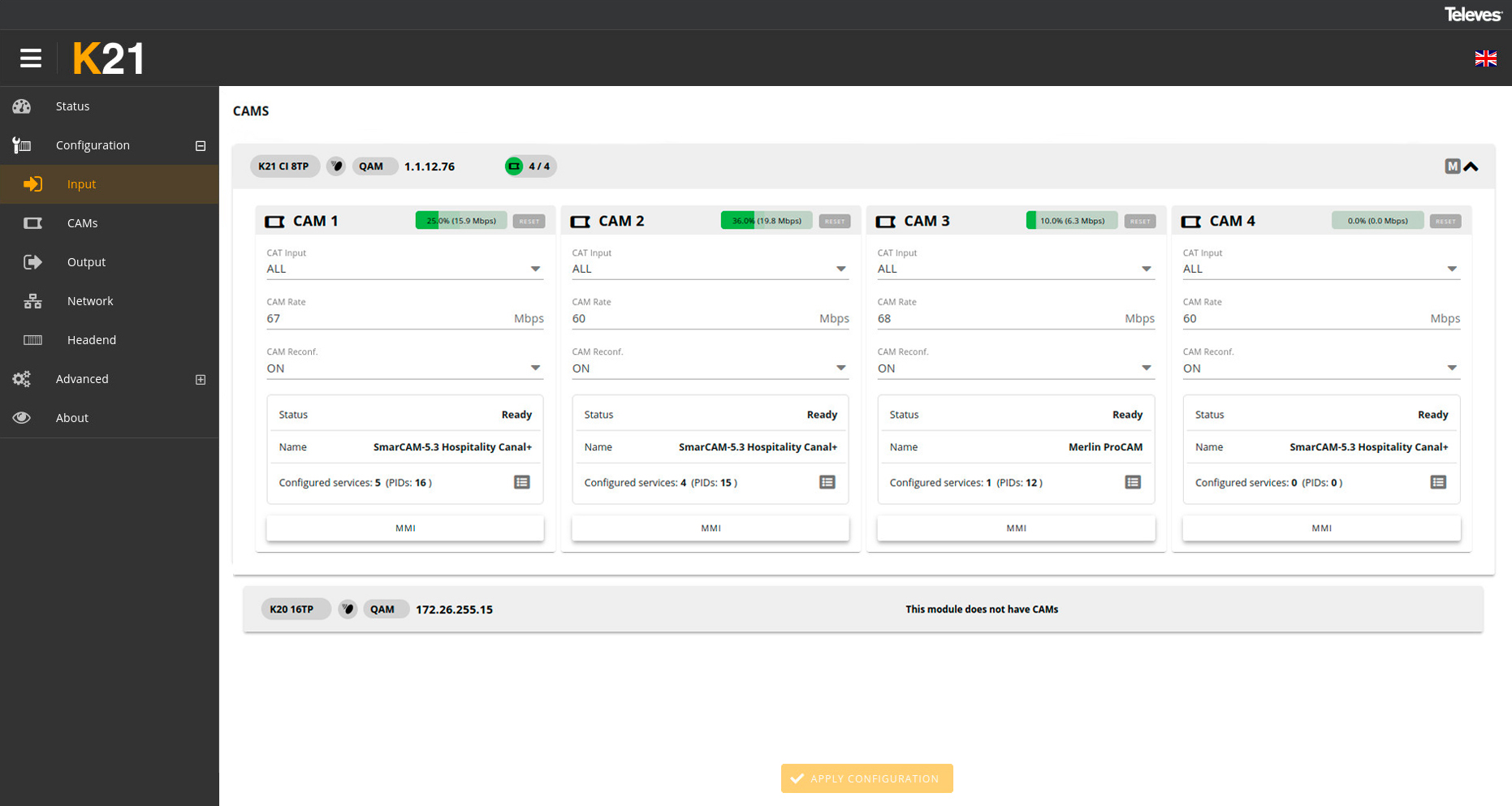

CAM Verwaltung

Direkte Verwaltung der CAMs. Anzeige von Status, entschlüsselten Programmen und Auslastung.

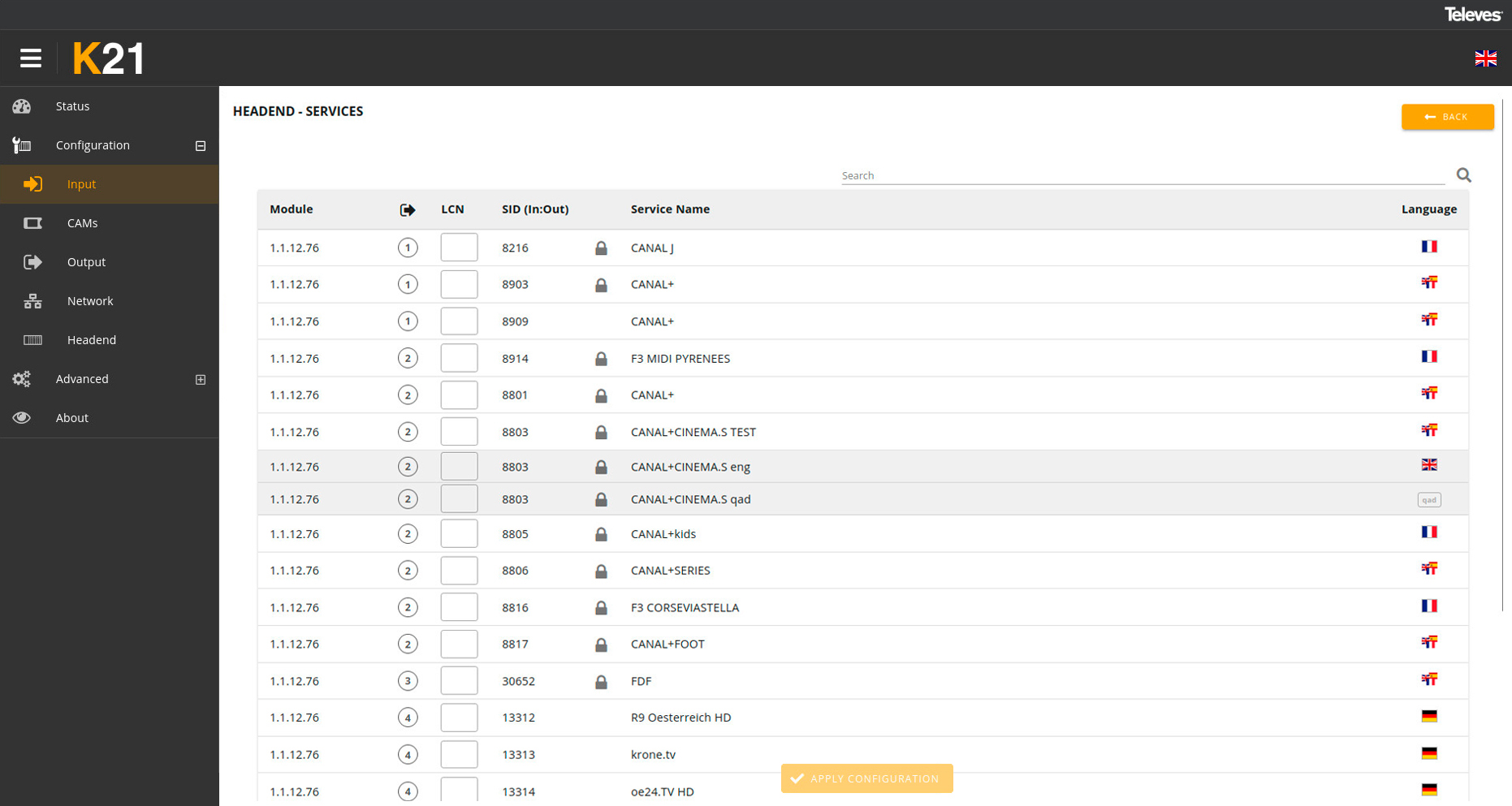

Ausgangskonfihguration/Programmliste

Übersichtliche Verwaltung der Ausgangsprogramme. Mit SID- und PID-Filterung sowie einfacher Bearbeitung der Programmreihenfolge (LCN).

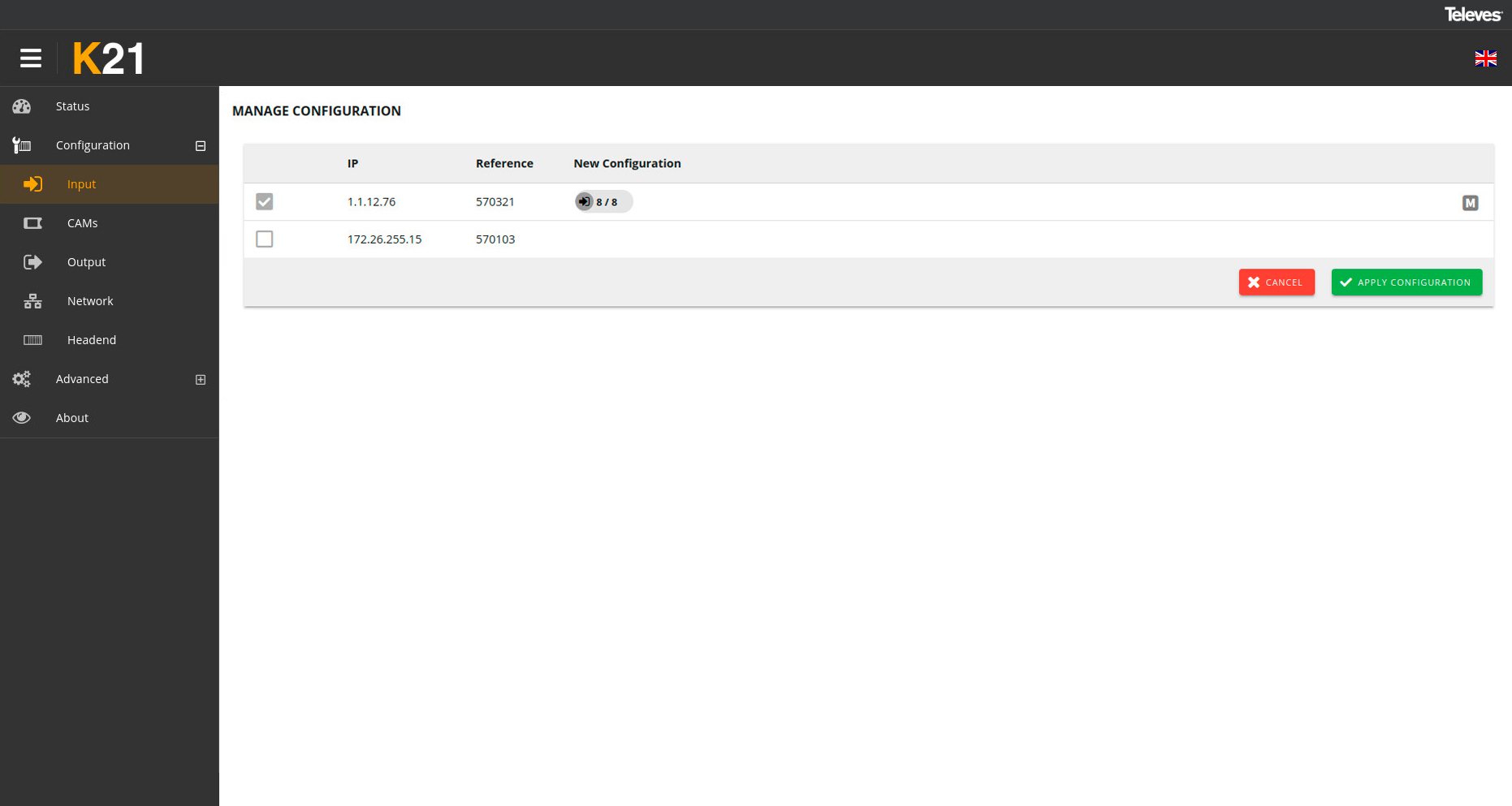

Konfigurationsmanagement

Konfigurationen speichern und laden. Ideal zum schnellen Klonen von Installationen.

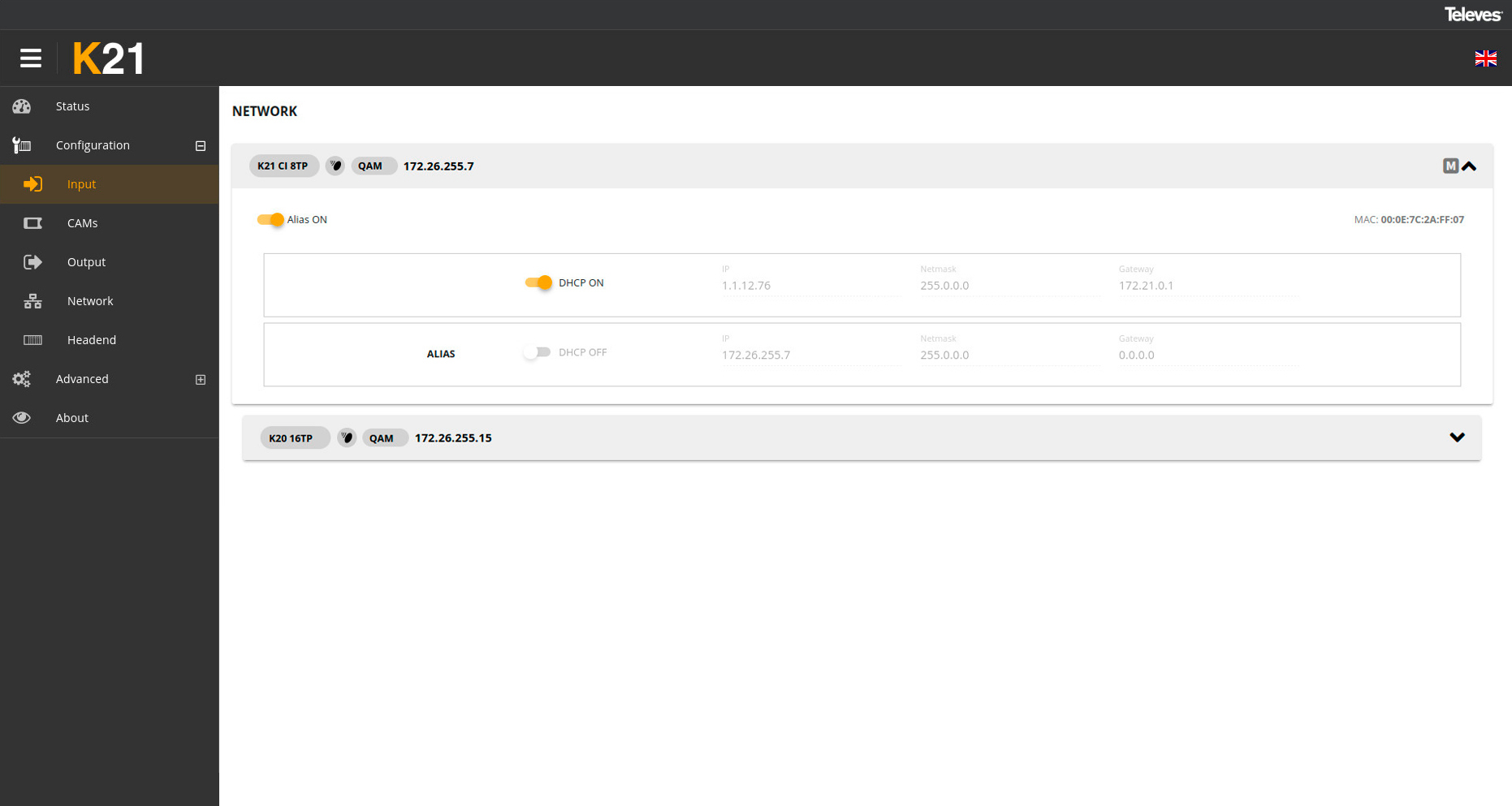

Netzwerk

Verwaltung der Netzwerkeinstellungen je Ethernet-Port. IP-Adresse, Subnetzmaske, Gateway sowie DHCP-Aktivierung.

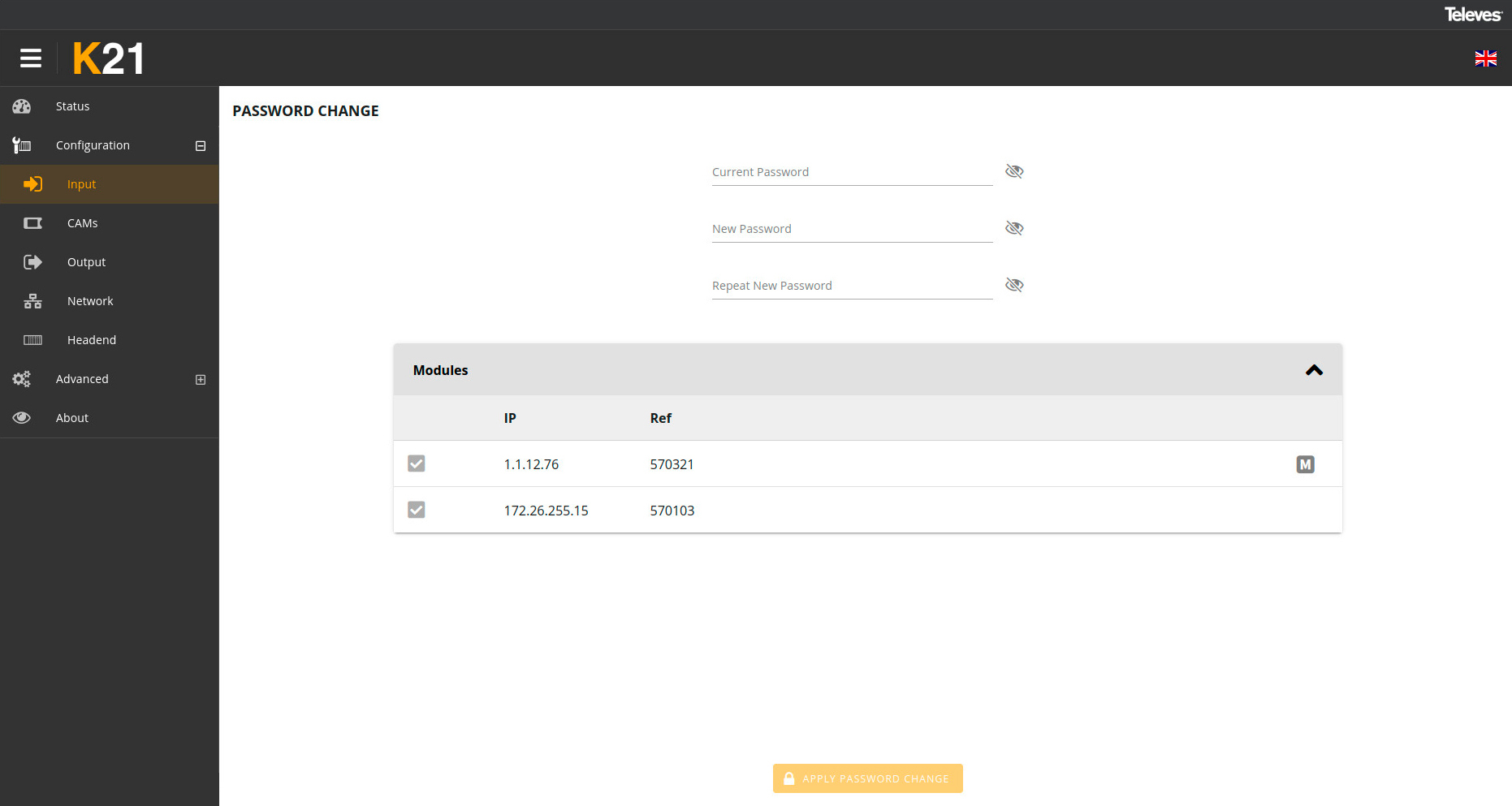

Sicherheit

Passwortgeschützter Zugriff auf die Konfiguration. Schützt zuverlässig vor unbefugten Änderungen.

Lokale Konfiguration per Ethernet-Verbindung

Der Zugriff auf das Webinterface erfolgt über eine direkte Ethernet-Verbindung zwischen PC und Mastergerät. Dafür wird der ETH1-Port der Kopfstelle genutzt.

Bei gekoppelten Kopfstellen wird das Slave-Gerät über ein Ethernet-Kabel mit dem Master verbunden. Die Verbindung erfolgt vom ETH2-Port des Masters zum ETH1-Port des Slaves. So lassen sich beide Geräte gemeinsam steuern.

Nach dem Herstellen der Verbindung muss dem PC eine IP-Adresse im selben Subnetz wie der Kopfstelle zugewiesen werden. Anschließend ist der Zugriff auf das integrierte Webinterface über einen Webbrowser möglich. Alle Installationseinstellungen lassen sich dort zentral vornehmen.

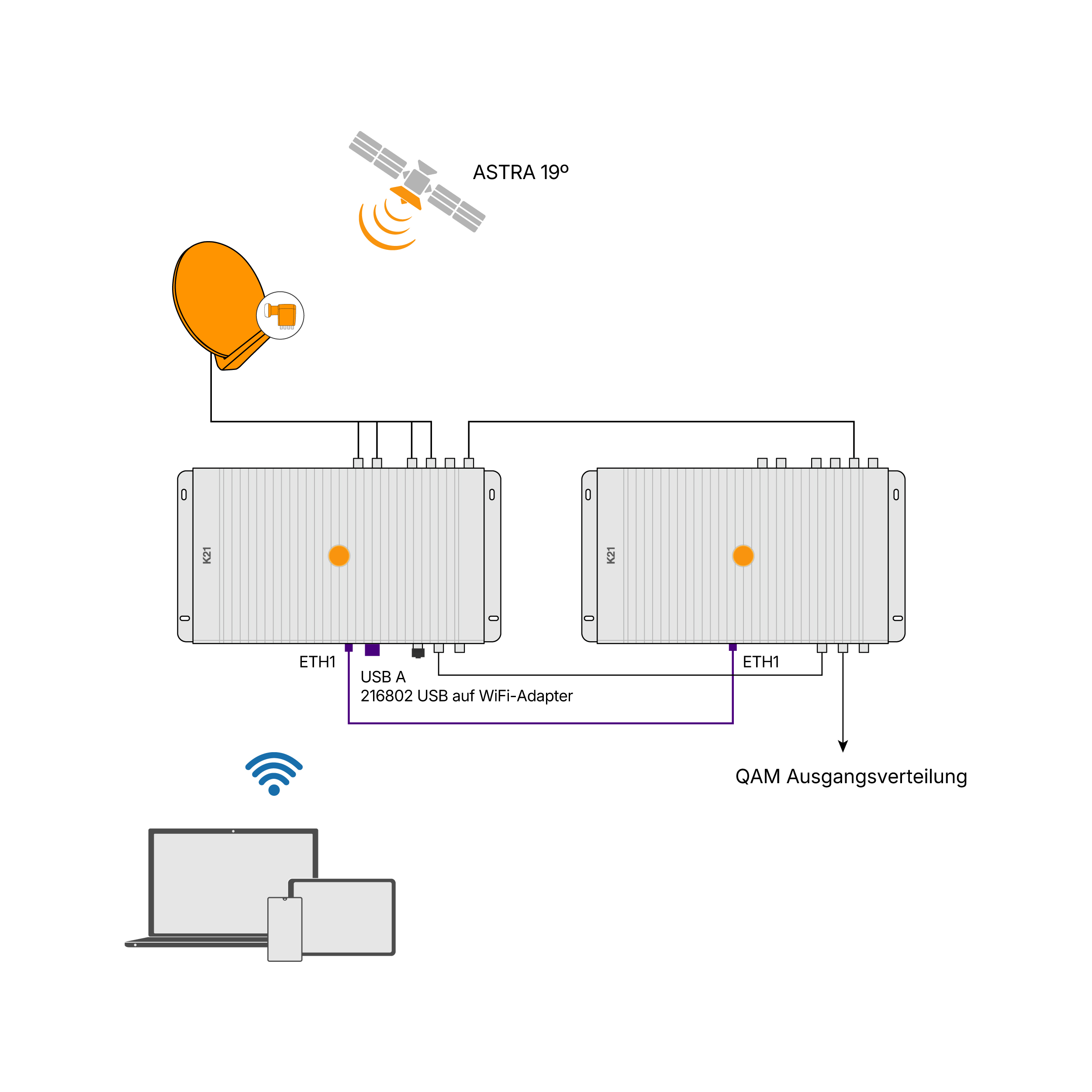

Drahtlose Konfiguration über WLAN

Der Zugriff auf das Webinterface ist nicht nur per PC möglich, sondern auch kabellos über Smartphones oder Tablets. Dazu wird ein WLAN-Adapter (Art.Nr. UUSBWIFI) an den USB-Port an der Unterseite der Kopfstelle angeschlossen.

Nach dem Aufbau des WLAN-Netzwerks werden die Endgeräte automatisch verbunden. Das Webinterface ist direkt über jeden Webbrowser erreichbar.

Bei Installationen mit gekoppelten Kopfstellen wird der WLAN-Adapter am Mastergerät angeschlossen. Die Verbindung zwischen Master und Slave bleibt dabei unverändert bestehen und der Systembetrieb wird nicht beeinträchtigt.

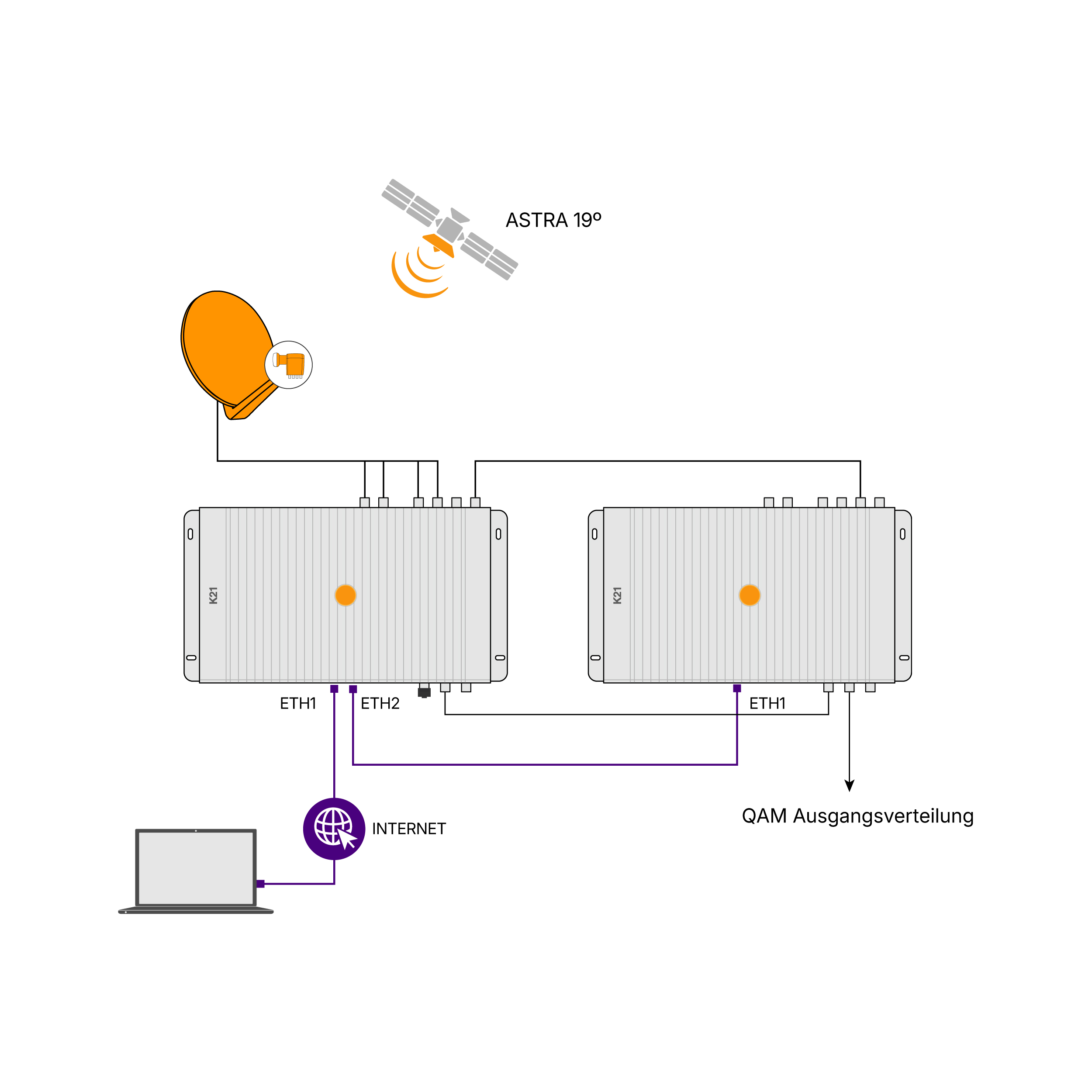

Fernzugriff und Remote-Wartung über Internet

Die K21-Kopfstelle lässt sich einfach in ein Netzwerk mit Internetzugang integrieren. So sind Fernzugriff und Systemüberwachung jederzeit möglich. Dafür wird das Mastergerät per Ethernet mit einem Switch oder Router verbunden, der den Internetzugang bereitstellt.

Nach dem Aufbau der Netzwerkverbindung ist der Zugriff auf das Webinterface von jedem Ort aus möglich. Die Anlage lässt sich überwachen, konfigurieren und warten – komplett aus der Ferne. Ideal zur Reduzierung von Serviceeinsätzen und für die effiziente Verwaltung großer oder verteilter Installationen.
