K21 Kompaktkopfstelle REMUX DVB-S2X in QAM mit 4 CI, 8 Transponder
Sofort einsatzbereite, kompakte Kopfstelle zur Remultiplexung von auf TV-SAT-Transpondern (DVB-S/S2/S2X) verfügbaren Dienste in QAM. Eine unabhängige Lösung mit nur einem Stromanschluss. Das Netzteil zur Stromversorgung ist im Lieferumfang enthalten.
Die Kopfstelle verfügt über 4 Satelliteneingänge, die wie folgt konfiguriert werden können:
- Quattro-Modus für die vier Polarisationen eines Satelliten (VL/HL/ VH/ HH)
- Wideband-Modus für zwei Polarisationen von zwei Satelliten (V/H)

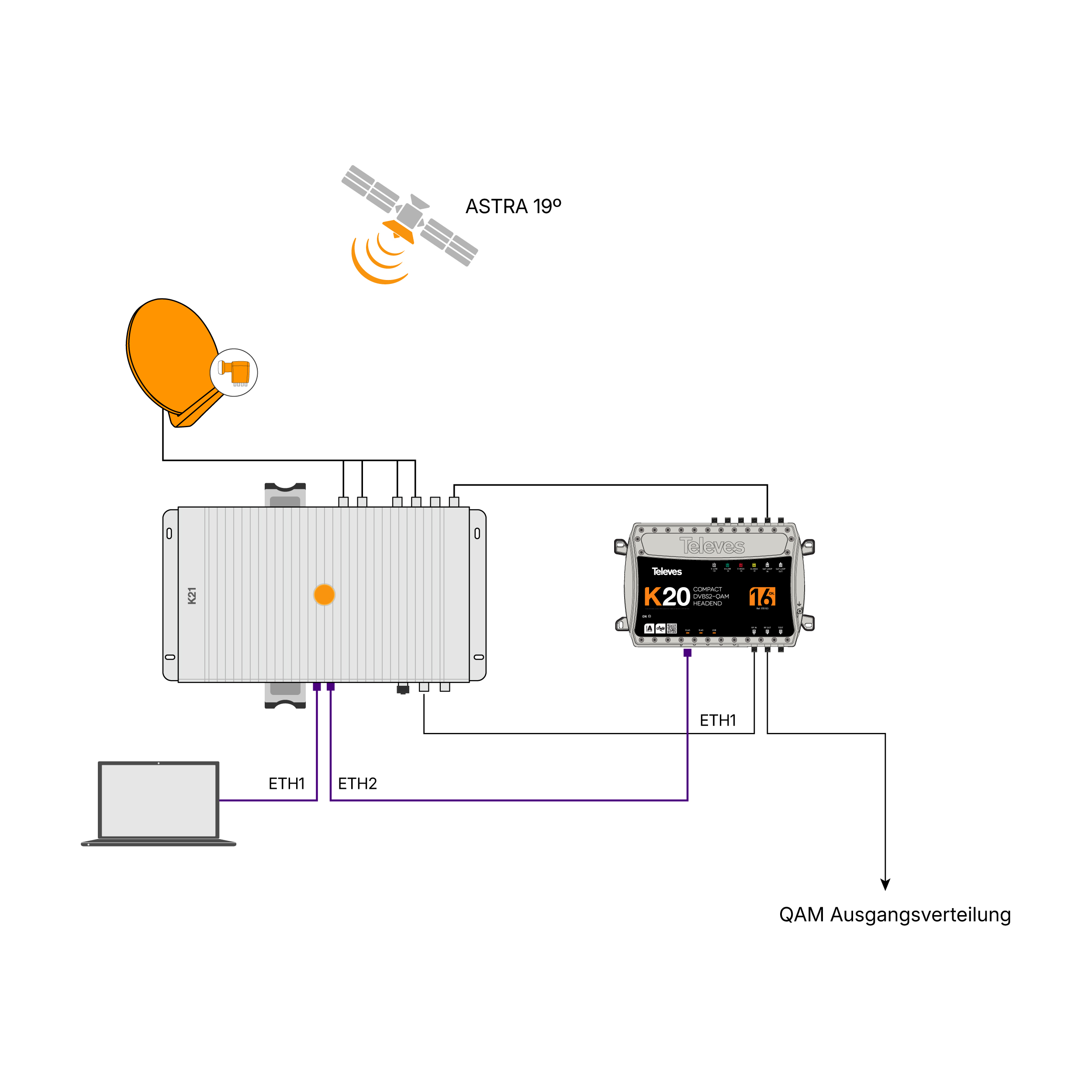

Es ist möglich, zwei K21-Kopfstellen zu kombinieren, um eine größere Anzahl von Ausgangsmultiplexen zu erreichen. Beide Geräte werden im Loop-Modus (Kaskade) angeschlossen. Die Konfiguration der gesamten Lösung kann mit einer der K21-Einheiten im Master-Modus verwaltet werden.
Dank der 4 CI-Schnittstellen und der entsprechenden CAM-Module werden verschlüsselten Programme in freie QAM-Signale umgewandelt. Abhängig von den verwendeten CAM-Modulen (Standard/Professional) werden verschiedene Dienste entschlüsselt.
Die Kopfstelle kann über ein Web-Interface via Ethernet oder WLAN (Zubehör erforderlich Art.Nr. UUSBWIFI) konfiguriert werden. Mit der integrierten Interface ist es möglich, eine vollständige Konfiguration in Sekundenschnelle durchzuführen, indem vorinstallierte Programme verwendet oder Konfigurationen von anderen Installationen geklont werden.
K21-8-4CI
EAN13: 8424450330722
- Sofort einsatzbereite Lösung: weniger Verkabelung und kürzere Installationszeit
- Eingebettetes-Web-Interface: zugriff über PC, Smartphone oder Tablet, über Ethernet- oder WLAN-Verbindung und ohne Installation zusätzlicher Software
- Entschlüsselung von Diensten durch CI-Schnittstellen und entsprechende CAM-Module. Diese Dienste können flexibel remultiplexiert werden
- Schnelle und einfache Programmierung: durch Auswahl vorinstallierter Programme oder durch Klonen von Konfigurationen zwischen verschiedenen Installationen
- Flexible Anzahl von Eingangstranspondern: Kombination von zwei K21-Einheiten, um mehr Transponder zu erhalten (bis zu 32). In diesem Fall wird eines der Module der Master und das andere der Slave sein
- Hoher HF-Ausgangspegel (98 dBµV) und sehr geringe Durchgangsdämpfung (<1 dB)
- SID und PID-Filter, zur unerwünschte Service auszublenden
- Editarbare LCN und SDT- und NIT-Regenerierung, welche die automatische Suche und Dienste-Ideantifizierung erleichtert
- EPG-Steuerung, für bessere Nutzerführung
- Hochgeschirmtes Zamak-Gehäuse (Klasse A) zum Schutz vor elektromagnetischen Störungen
- Effizientes Thermomanagement: rückseitiger Kühlkörper und interne aktive Lüftung
- 100% europäische Entwicklung und Herstellung: vollautomatische Fertigung und strenge Qualitätskontrollen
| SAT-Eingänge | Eingangsfrequenz | MHz | 250...2350 | |
| Symbolrate | Mbaud | 2 - 45 (DVB-S) 10 - 30 (DVB-S2/S2X) |
||
| Frequenzschritte | MHz | 1 | ||
| Eingangspegel | dBμV | 49 - 84 | ||
| Ein- und Ausgangs- Anschlüsse | "F"-Buchse | |||
| Eingangsimpedanz | Ohm | 75 | ||
| LNB Spannungversorgung | Vdc/KHz | 13V/17V/ OFF - 22KHz (ON/OFF) | ||
| Satellitenauswahl (DiSEqC) | A, B, C, D | |||
| Modulation | DVB-S2X | QPSK/8PSK, 8/16/32 APSK (EN302307-2) |
||
| DVB-S2 | QPSK, 8PSK (EN302307) |
|||
| DVB-S | QPSK (EN300421) |
|||
| Interne FEC | LDPC (9/10, 8/9, 5/6, 4/5, 3/5, 3/4, 2/5, 2/3, 1/3, 1/4, 1/2) |
|||
| Externe FEC | BCH (Bose-Chaudhuri-Hocquenghem) |
|||
| Roll-Off Faktor | % | 20, 25, 35 | ||
| Modulator QAM | Modulationsformat | 16, 32, 64, 128, 256 QAM | ||
| Symbolrate | Mbaud | 1 - 7.2 | ||
| Roll-Off Faktor | % | 15 | ||
| Blockcode | Reed Solomon (188, 204) | |||
| Entschlüsselung | DVB ET300429 | |||
| Interleaving | DVB ET300429 | |||
| Bandbreite | MHz | 8,28 max. | ||
| Ausgangsspektrum (selec.) |
Normal / Invertiert | |||
| HF-Ausgang | Ausgangsfrequenz (einstellbar) | MHz | 46...862 | |
| Frequenzschritte | KHz | 250 | ||
| Max. Ausgangspegel (einstellbar) | dBμV | 98±5 | ||
| Dämpfung | dB | 0 - 15 (ges.) 0 - 10 (pro Kanal) |
||
| Durchgangsdämpfung (typ.) | dB | < 1 | ||
| Anschlüsse für Ein- und Ausgänge | "F"-Buchse | |||
| Ausgangsimpedanz | Ohm | 75 | ||
| Allgemein | Netzteil | V~ Hz |
230 50/60 |
|
| Max. Stromverbrauch | W | 42 | ||
| Max. Stromaufnahme | mA | 475 | ||
| Schutzklasse | IP20 | |||
Physische Daten
Nettogewicht: 2.940 g
Bruttogewicht: 3.290 g
Breite: 333 mm
Höhe: 66 mm
Tiefe: 199 mm
Bauteilgewicht: 2.880 g
Förpackning
Karton 1 Stk.
| tlv_discontinued | Nein | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_reflog | K21-8-4CI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_tabla_especificaciones |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_ean | 8424450330722 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 333 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Breite | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 66 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Höhe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 199 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Tiefe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Bauteilgewicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 2.880 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Bruttogewicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 3.290 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Nettogewicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 2.940 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Karton | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | Stk. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Systemstatus
Zentrale Übersicht der gesamten Installation. Mit detaillierten Informationen zu Eingängen, CAM-Belegung, programmierten Ausgangsdiensten und mehr.
Eingangskonfiguration
Vollständige Kontrolle aller Eingänge über eine zentrale Oberfläche. Parameter lassen sich individuell einstellen sowie aktivieren oder deaktivieren.
CAM Verwaltung
Direkte Verwaltung der CAMs. Anzeige von Status, entschlüsselten Programmen und Auslastung.
Ausgangskonfihguration/Programmliste
Übersichtliche Verwaltung der Ausgangsprogramme. Mit SID- und PID-Filterung sowie einfacher Bearbeitung der Programmreihenfolge (LCN).
Konfigurationsmanagement
Konfigurationen speichern und laden. Ideal zum schnellen Klonen von Installationen.
Netzwerk
Verwaltung der Netzwerkeinstellungen je Ethernet-Port. IP-Adresse, Subnetzmaske, Gateway sowie DHCP-Aktivierung.
Sicherheit
Passwortgeschützter Zugriff auf die Konfiguration. Schützt zuverlässig vor unbefugten Änderungen.
