Nadajnik optyczny zewnętrzny CATV z technologią OLC 1200...1600nm
Wyposażony w technologię OLC.
Obudowa wykonana z aluminium. Możliwość instalacji na zewnątrz (zasilanie lokalne).

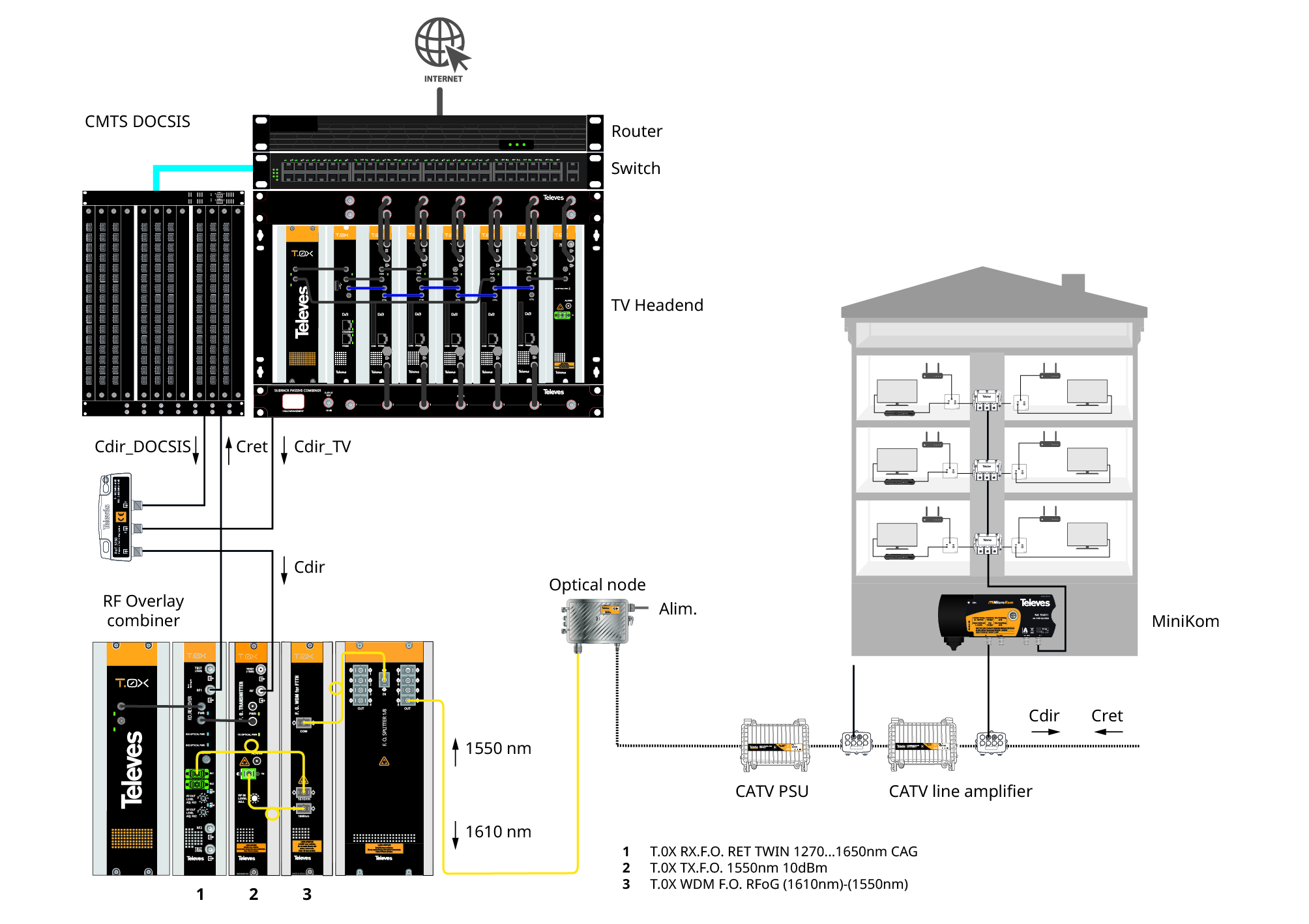

Idealny do zastosowania w RF Overlay, FTTB i FTTC.
- Wyposażone w OLC (Optical Level Control), które automatycznie dostosowuje parametry do uzyskania stałego poziomu, niezależnie od obciążenia kanałów wyjściowych
- Wyposażone w sterowniki preemfazy, tłumienia oraz korekcji w celu dostosowania sygnału wyjściowego do charakterystyki sieci koncentrycznej
- Wysokie napięcie wyjściowe (wzmocnienie w RF) oraz ulepszony C/N
- Szeroki zakres odbioru optycznego
- Niskie zużycie prądu
- 1 lub 2 wyjścia (do wyboru)
- Punkt testowy, który uniemożliwia odłączenie użytkowników od usług podczas prac konserwacyjnych
- Możliwość wymiany złącza F na adaptery do kabla 1/2" (nr kat. 4121)
- Zasilanie lokalne
- Złącza optyczne SC/APC oraz typu F w RF
- Instalacja na zewnątrz (IP65)
| Liczba wyjść | 2 | ||
|---|---|---|---|
| Zakres częstotliwości | MHz |
| |
| Poziom wyjściowy | dBµV |
| |
| Płaskość | dB |
| |
| Straty odbiciowe | dB |
| |
| ## | dB |
| |
| Tłumienie (wybrany) | 4 dB / 6 dB | ||
| Tłumik międzystopniowy | dB | 0 ... 8 | |
| ## | 4 dB / 9 dB | ||
| ## | nm | 1200 ... 1600 | |
| Poziom wejścia optycznego | dBm | -8 ... 1 | |
| Opt. moc wejściowa Max | dBm | 4 | |
| Straty optyczne zwrotne | dB | > 40 | |
| Urządzenie optyczne | Fotodioda pin InGaAs | ||
| Impedancja wyjściowa | Ω | 75 | |
| Napięcie wejściowe | Vac | 110 ... 230 | |
| Zakres częstotliwości sieci | 50 Hz / 60 Hz | ||
| Maks. prad | mA | 300 | |
| Maks. dostępna moc | W | 16,5 | |
| Złącza RF | "F" żeńskie | ||
| Złącza optyczne | SC/APC | ||
| Temperatura pracy | °C | -5 ... 45 | |
| Stopień ochrony (IP) | 65 |
Dane fizyczne
Waga netto: 1.650 g
Waga brutto: 1.650 g
Szerokość: 240 mm
Wysokość: 195 mm
Głębokość: 90 mm
Główna waga produktu: 1.645 g
Opakowanie
Pudełko 1 szt.
