Repartidor óptico T.0X SC/APC 2D 1260...1650nm 4dB

Repartidor óptico T.0X SC/APC 2D 1260...1650nm 4dB

Repartidor óptico T.0X SC/APC 8D 1260...1650nm 10dB

Repartidor óptico T.0X SC/APC 8D 1260...1650nm 10dB

Repartidor óptico T.0X SC/APC 4D 1260...1650nm 7dB

Repartidor de 4 direc√ß√Ķes e conectores SC/APC, para sinais √≥pticos na gama de 1260...1650nm.
O seu chassis em formato T.0X proporciona uma instalação em rack, para cabeceiras de fibra óptica.
Ref. 2339
Gerar PDF
EAN13: 8424450147641
SKU
2339
Destaca-se por
  • Grande fiabilidade
  • Alta uniformidade entre as sa√≠das
  • Formato serie T.0X

Características principais
  • Baixas perdas de inser√ß√£o
  • Conectores SC/APC

Numero de saidas4
Conectores ópticos EntradaSC/APC
–ö–ĺ–Ĺ–Ĺ–Ķ–ļ—ā–ĺ—Ä—č –ĺ–Ņ—ā–ł—á–Ķ—Ā–ļ–ł–Ķ –≤—č—Ö–ĺ–īSC/APC
Tipo de fibraMonomodo
Taxa de acoplamento (por saída)Simétrico
Comprimento de ondanm 1260 ... 1650
Perdas inserçãodB < 7,5
Perdas de retorno (typ.)dB > 60
UniformidadedB < 0,8
Perda de polarização (PDL)dB < 0,3
DirectividadedB > 55
Temperatura de trabalho¬įC -40 ... 85

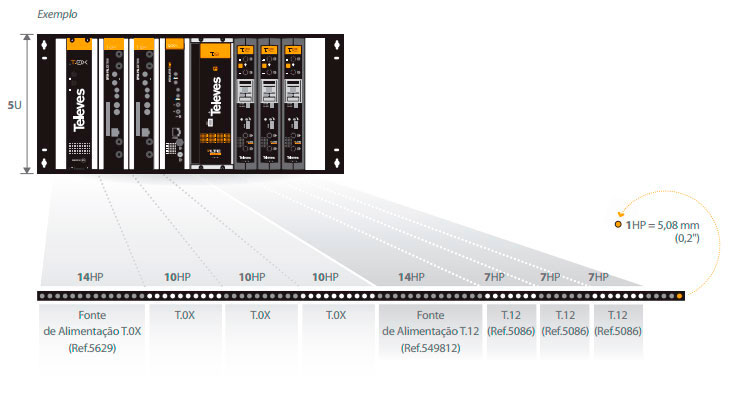

Nestas medidas e gráficos é possível identificar-se a quantidade de módulos que podem acomodar cada cofre ou acessório para montagem. A Televés utiliza medidas standard Eurocard (standard europeu para PCBs) para facilitar o seu dimensionamento. Na Vertical a unidade de medida é o U (Unit Rack) que equivale a 1,75 polegadas (44,45mm) e na horizontal a unidade é HP (Horizontal Pitch), equivalente a 0,2 polegadas (5,08 mm).

De seguida apresentam-se as medidas dos módulos principais da série de Cabeças de Rede.

Suportes e Cofres

HP
5301 Caixilho subrack 19" 84
567201 Suporte Rack 19’’ 54
5072 Cofre acrílico 498mm 84
5069 Cofre acrílico 648mm 112
5235 Cofre acrílico 948mm 168

Listagem de medidas de equipamentos

HP

5629

549812

Fonte de Alimentação T.0X/T.12 14
- T.0X (Transmoduladores, CDC,... equipamentos com chassis normal) 10
- T.12 7
5673 Placa cega T.0X 10
507312 Placa cega T.12/T.05 7

Fibra ótica HP
234220 T.0X Amplificador EDFA 14

2337

2339

T.0X Repartidor ótico 2D/4D 10
234401
234501
234601
T.0X Repartidor ótico 8D/16D/32D 18
234228 T.0X Amplificador EDFA 1E/8S 22
