embelezador branco com tomada de RJ45 2 conectores: TV/R-SAT + DATA
Apresenta na parte inferior para instalar uma tomada RJ45 (Cat. 6), frequêntemente utilizada para conectar um PC, modem, uma box IPTV, etc.
- Marcações em relevo sobre o embelezador
- Plástico ABS na côr branca (RAL 9001)
- Parafuso de fixação conforme a RoHS e resistente à corrosão
- Dimensões: 80x80mm
| Typ maskownicy | Placa | |
|---|---|---|
| Número de conectores | 3 | |
| Tipo de tomada | TV/R-SAT-DATA | |
| Marco | Não | |
| Tipo de aperto da fixação | Parafuso | |
| Proteção contra o pó | Não | |
| Saída do cabo | 90º | |
| Etiqueta de impressão | Não | |
| Com impressão | Sim | |
| Material | Plástico ABS | |
| Acabamento da superfície | Brilhante | |
| Livre de halogéneo | Sim | |
| Altura | mm | 80 |
| Largura | mm | 80 |
| Profundidade | mm | 27 |
Dados físicos
Peso líquido: 30 g
Peso bruto: 30 g
Largura: 80 mm
Altura: 80 mm
Profundidade: 27 mm
Peso do produto principal: 26 g
Embalagem
Caixa 12 uni.
Contentor 324 uni.
| tlv_tabla_especificaciones |
|
|||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tlv_ean | 8424450145418 | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x | 80 | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_label | Largura | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_x_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y | 80 | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_label | Altura | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_y_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z | 27 | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_label | Profundidade | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_dim_product_z_unit | mm | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_label | Peso do produto principal | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product | 26 | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_weight_product_unit | g | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_label | Peso bruto | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight | 30 | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_gross_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_label | Peso líquido | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight_unit | g | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_net_weight | 30 | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pack | Caixa | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_type_pcs_pack | uni. | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_1_pcs_pack | 12 | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_2_pcs_pack | 324 | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_2_type_pack | Contentor | |||||||||||||||||||||||||||||||||||||||||||||
| tlv_2_type_pcs_pack | uni. |

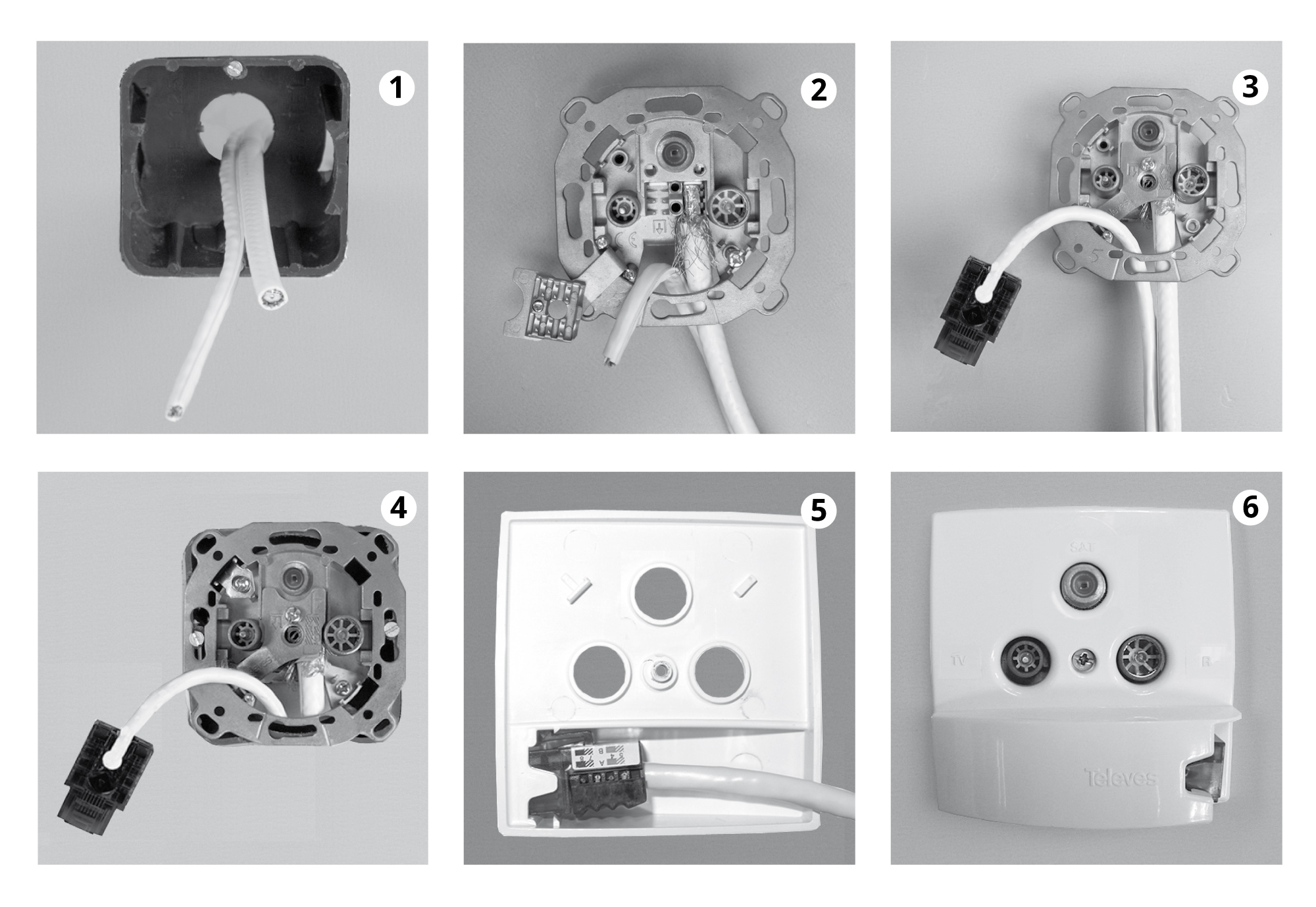

Detalhes da montagem
- Deve-se deixar no mínimo 15cm de ponta de cabos (coaxial e dados) fora da caixa de aparelhagem.Cortar aproximadamente 3cm ao cabo coaxial deixando o cabo de dados com os 15cm.
- Efectuar a ligação do cabo coaxial à tomada.
- Efectuar a ligação do cabo de dados à tomada de dados(respeitando o código de cores T568A ou T568B mantendo-o em todas as tomadas e na ATI).
- Fixar a tomada à caixa de aparelhagem.
- Fixação tomada de dados ao espelho.
- Colocar o espelho.
-
