Amplificador RF
- Baixa distorsão da segunda e terceira ordem que permitem alta tensão de saída (valores típicos de 126 dBμV)

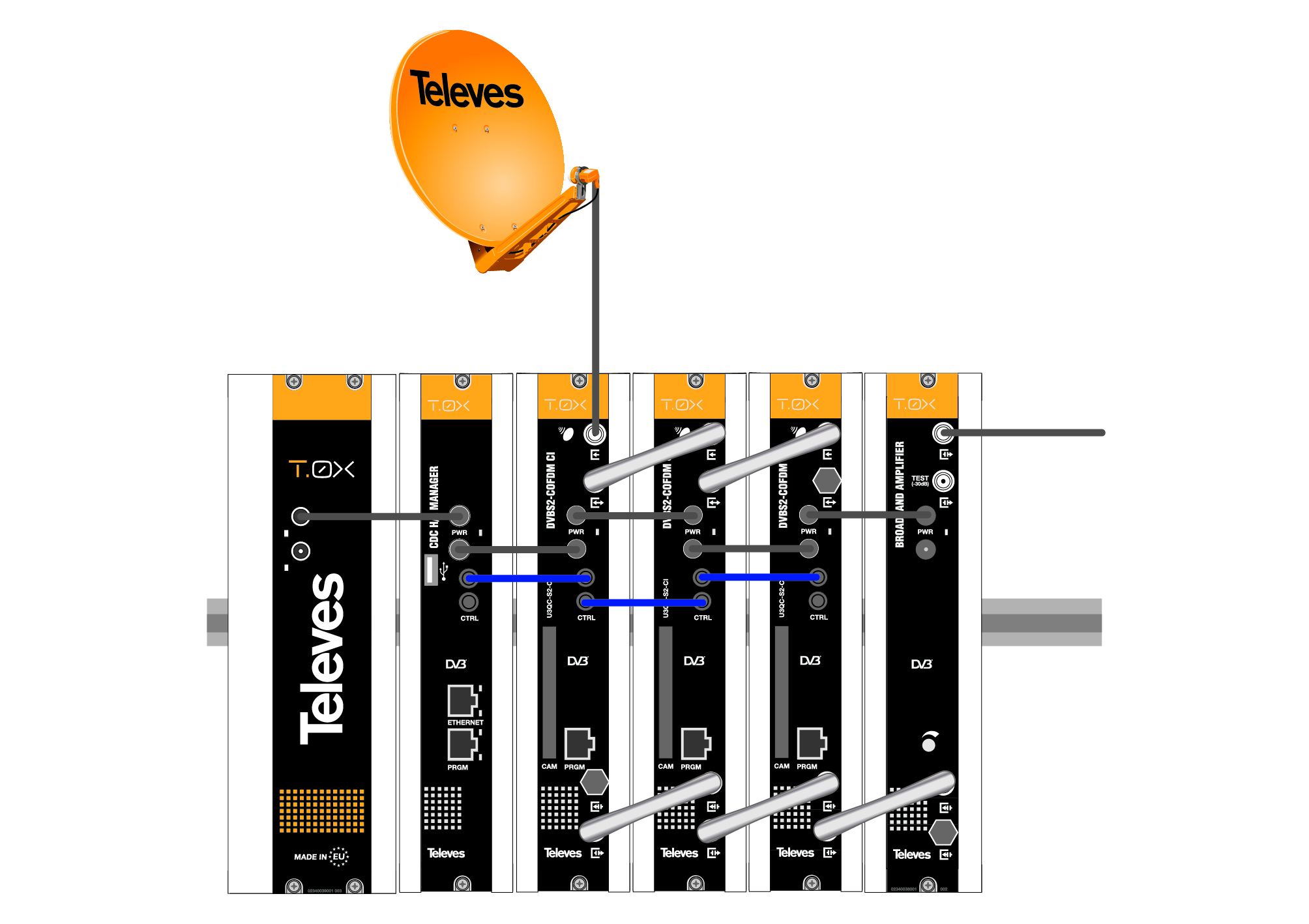

- Dispõe de duas entradas de sinal, o que permite misturar os canais processados da sua propria cabeceira e canais de outra procedência
- Dotada de saída de teste
| Numero de entradas | 1 | |
|---|---|---|
| Numero de saidas | 1 | |
| Margem de frequências | MHz | 47 ... 1006 |
| Ganho | dB | 44 |
| Margem de regulação de ganho | dB | 0 ... 20 |
| Nível de saída DIN45004B | dBµV | 126 |
| Saída Test | dB | -30 |
| Perdas de retorno | dB | > 10 |
| Impedância | Ω | 75 |
| Alimentação | Vdc | 24 |
| Consumo máx. | mA | 400 |
| Temperatura de trabalho | °C | 0 ... 45 |
| Índice de protecção (IP) | 20 |
Dados físicos
Peso líquido: 868 g
Peso bruto: 868 g
Largura: 50 mm
Altura: 219 mm
Profundidade: 180 mm
Peso do produto principal: 830 g
Embalagem
Caixa 1 uni.
Contentor 18 uni.
