Overlight dCSS Optical Receiver with 4 dCSS/Legacy outputs For Multichoice applications, FM/DAB/UHF/SAT
Enhanced electronics and optical engineering to light up your TV
This complete optical Wideband satellite and terrestrial receiver captures the TV optical signal on a single fiber (1200...1600nm) and restores the original terrestrial and satellite TV signals, providing Multichoice services and terrestrial through its 4 RF outputs.
Thanks to its optimized electronics and low losses, it is possible to reduce the number of amplifiers required and simplify deployment in collective installations, while preserving the signal quality throughout the process. Furthermore, it is fully indicated for use in GPON installations, and it perfectly adapts to Multichoice applications.

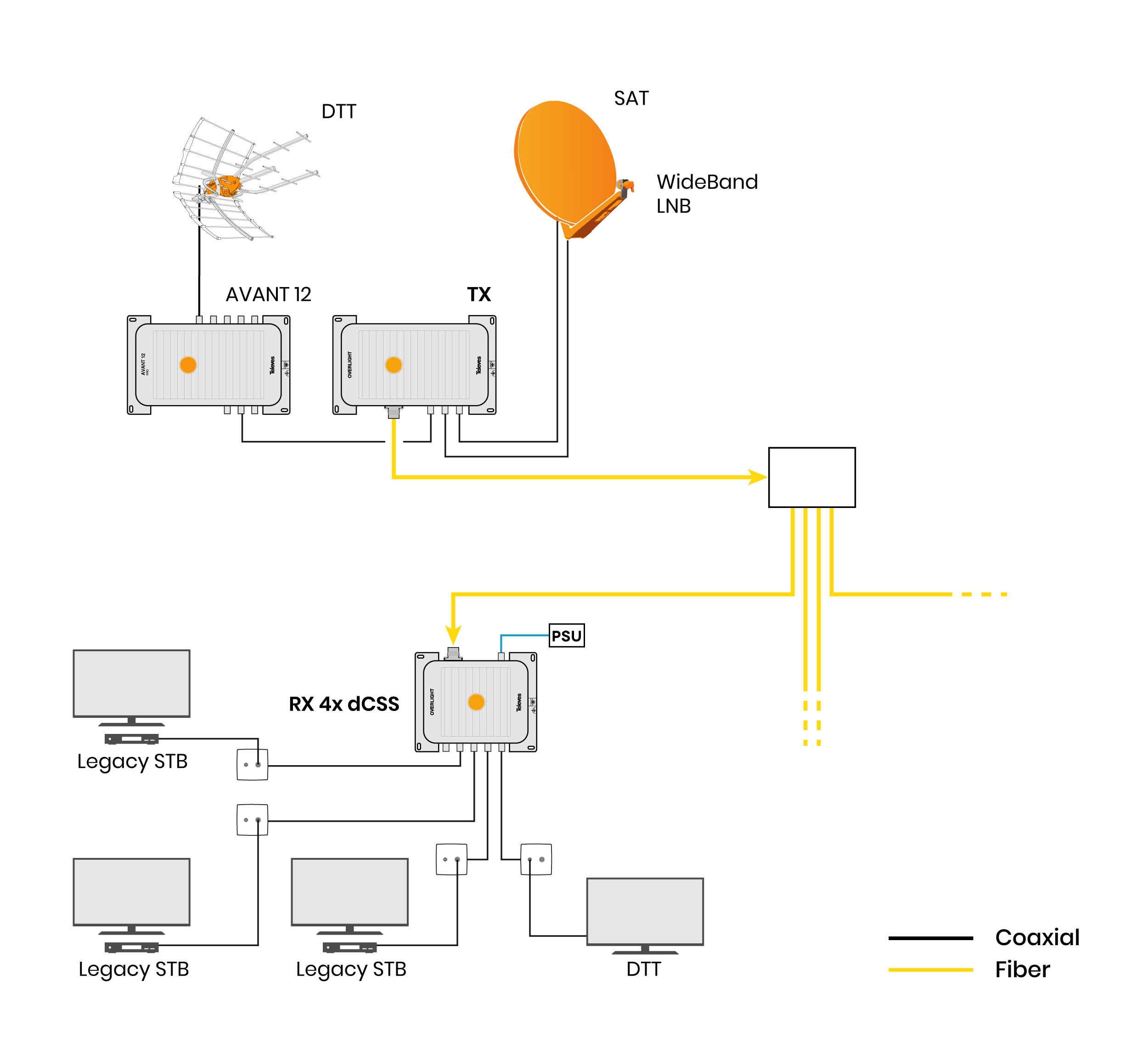

This device is part of the Overlight system, that distributes satellite and terrestrial signals to multiple users through a single optical fiber.
This product is certified with the European IRS Certification Scheme mark, representing that it has passed the relevant test as set out in the latest EICS test specification, available from the DTG or CAI.
- Very compact in dimensions and weight
- Compatible with GPON deployments
- Supports Multichoice modes
- Fiber optic distribution with low losses and immunity to interference
- Robust, high-screening chassis made of Zamak for interference protection
- Can be wall-mounted using screws
- Includes external power supply
- 100% European design, quality, and manufacturing
| Number of outputs | 4 | ||||
|---|---|---|---|---|---|
| TERR number of outputs | 4 | ||||
| dCSS number of outputs | 4 | ||||
| dCSS standard | Multichoice (EN50494/EN50607) | ||||
| Legacy number of outputs | 4 | ||||
| Inputs/Bands |
| ||||
| Output frequency range | MHz |
| |||
| Output level | dBµV |
| |||
| Input wavelength | nm | 1200 ... 1600 | |||
| Optical input level | dBm | -13 ... -6 | |||
| Optical return losses | dB | > 40 | |||
| Optical device | InGaAs pin photodiode | ||||
| Optical connectors | SC/APC | ||||
| RF connectors | "F" female | ||||
| Impedance | Ω | 75 | |||
| Powering | Vdc | 12 ... 18 | |||
| Max current consumption (@12V) | mA | 790 | |||
| Max current consumption (@18V) | mA | 560 | |||
| Operating temperature | °C | -5 ... 45 |
These measurements are conditioned to the use of an Overlight transmitter
Physical data
Net weight: 840 g
Gross weight: 960 g
Width: 149 mm
Height: 130 mm
Depth: 43 mm
Main product weight: 670 g
Packing
Box 1 Units
